Автомобили Chery: руководства по ТО - часть 567

ГОСТ 3.1105-84




25480917




Лист 2

 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.064

ЗАО «ЗАЗ»


При заполнении хладагентом системы кондиционирования воздуха ав-

томобилей и выполнении работ по техническому обслуживанию, ремонту

и замене уплотнительных колец применять защитные средства:

очки защитные ЗП 312.4.013-85; перчатки резиновые технические 20К20

тип 1 ГОСТ 20010-93; комбинезон х/б  ГОСТ 12.4.100-80. Ботинки  МИ

ГОСТ 28509-90




ОБОРУДОВАНИЕ И МАТЕРИАЛЫ ДЛЯ ЗАПОЛНЕНИЯ ХЛАДАГЕНТОМ

СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА АВТОМОБИЛЯ

Для  заполнения  хладагентом  системы  кондиционирования  воздуха

автомобилей необходимо ниже перечисленное оборудование, инструмент

и эксплуатационные материалы.

При  работе  на  оборудовании,  используемом  при  заполнении  хлада-

гентом  системы  кондиционирования  воздуха  автомобилей  необходимо

пользоваться инструкцией по эксплуатации на данное оборудование.

Оборудование типовое:

- установка заправочная АС -550 Pro или TRONIC 0128 и др.

Приборы типовые:

- детектор утечки  GAS – Check – 240,

- термометр ТЕМР – 3

Материалы:

Автомобиль

и их мод.

Хладагент  R-134а

(кг)

Масло компрессорное

PAG

(л)

S11 (QQ)



0,500±0,025

0,004

A15 (AMULET)



0,850±0,025

0,005

B11(EASTAR),



0,850±0,025

0,005

A21(ELARA),

0,850±0,025

0,005

T11(TIQQO)



0,850±0,025

0,005

ГОСТ 3.1105-84




25480917




Лист 3

 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.064

ЗАО «ЗАЗ»




Заполнение хладагентом системы кондиционирования воздуха

автомобиля

Установка заправочная не только заполняет, но и производит слив

охлаждающей жидкости, откачку и перезаправку системы кондициониро-

вания воздуха при одном соединении. Фильтрация во время цикла слива

вместе с фильтрацией при откачке гарантирует обеспечение чистого су-

хого охладителя для заправки системы кондиционирования.

См. «Инструкцию по эксплуатации заправочной станции».

Функции панели управления

Главный включатель питания
* Обеспечивает электрическое питание для панели управления









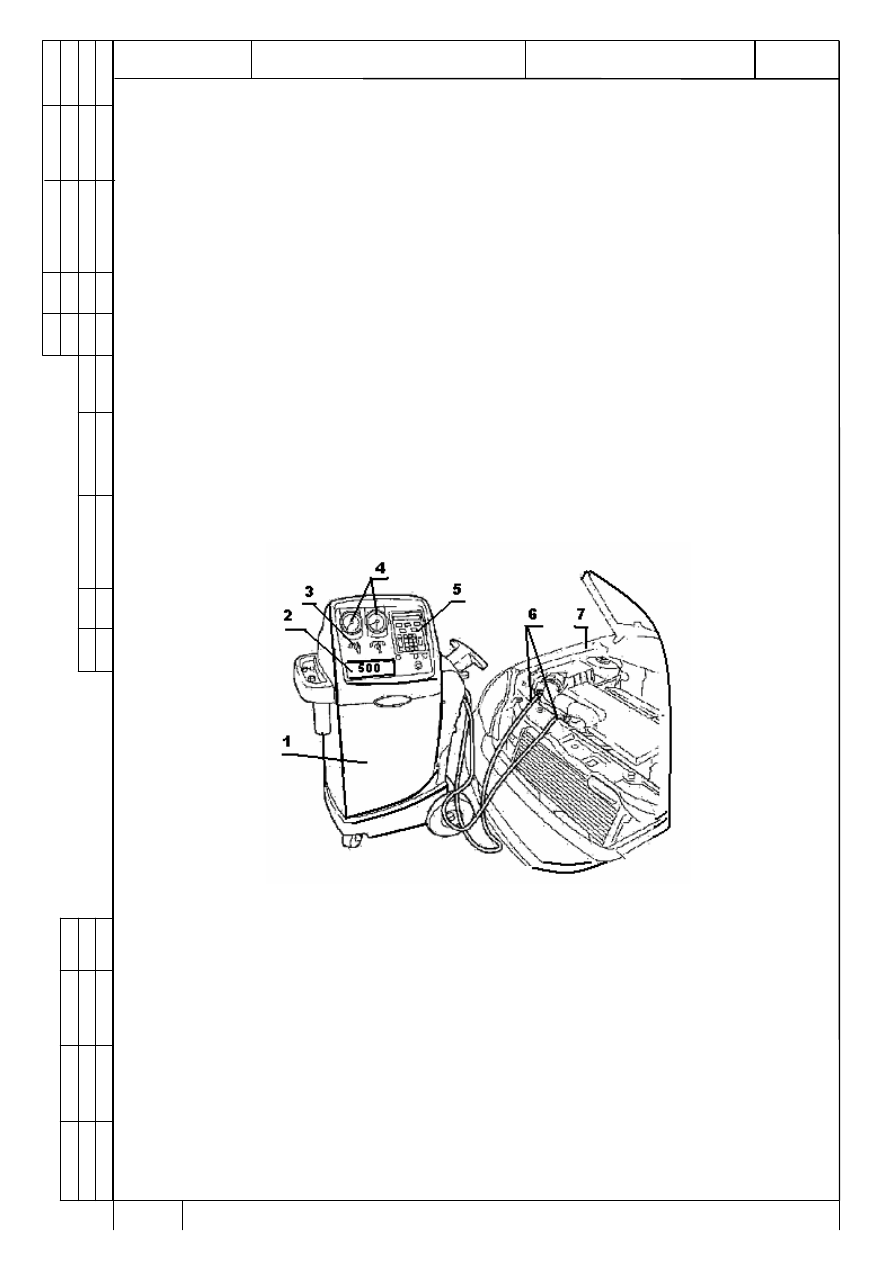

Рис. 1

1. У

становка заправочная АС -550 Pro или TRONIC 0128 и др.



2.  Дисплей
3. Ручки управления
4. Манометры
5. Панель управления и информации
6. Быстросъемные соединители с заправочными шлангами
7. Автомобиль



ГОСТ 3.1105-84




25480917




Лист 4

 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.064

ЗАО «ЗАЗ»



Дисплей
* Показывает время, запрограммированное для откачки.
* Показывает вес охладителя, запрограммированный для перезаправки.
* Обратитесь к инструкции производителя для подробной информации
о программировании.

Манометр низкого давления
* Измеряет давление на стороне всасывания.
Предел показания от 196 кПа (2,2 кгс/м

2

) до 226 кПа (2,3 кгс/м

2

)


Манометр высокого давления
* Измеряет давление на стороне нагнетания.
Предел показания от 2250 кПа (26кгс/м

2

) до 3140 кПа (32 кгс/м

2

)


Ручки управления
* Ручки управления различными рабочими функциями.

Клапан низкого давления
* Соединяет сторону всасывания системы кондиционирования с заряд-
ной станцией.

. Индикатор влаги
* Показывает влажность охладителя.

Клапан высокого давления
* Соединяет сторону нагнетания системы кондиционирования с заряд-
ной станцией.





Порядок заполнения системы кондиционирования воздуха авто-

мобиля



1.  Для  доступа  в  моторный  отсек  потянуть  на  себя  рукоятку,  располо-

женную в салоне автомобиля под панелью управления слева от рулевой

колонки,  приподнять  капот  и  через  образовавшуюся  щель  отвести  пре-

дохранительную защелку. Поднять капот и установить упор в специаль-

ное гнездо капота, зафиксировав его.



2..Подсоединить на автомобиле адаптеры (быстросъемные соедините-

ли) заправочных шлангов системы кондиционирования до фиксации.

ГОСТ 3.1105-84




25480917




Лист 5

 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.064

ЗАО «ЗАЗ»






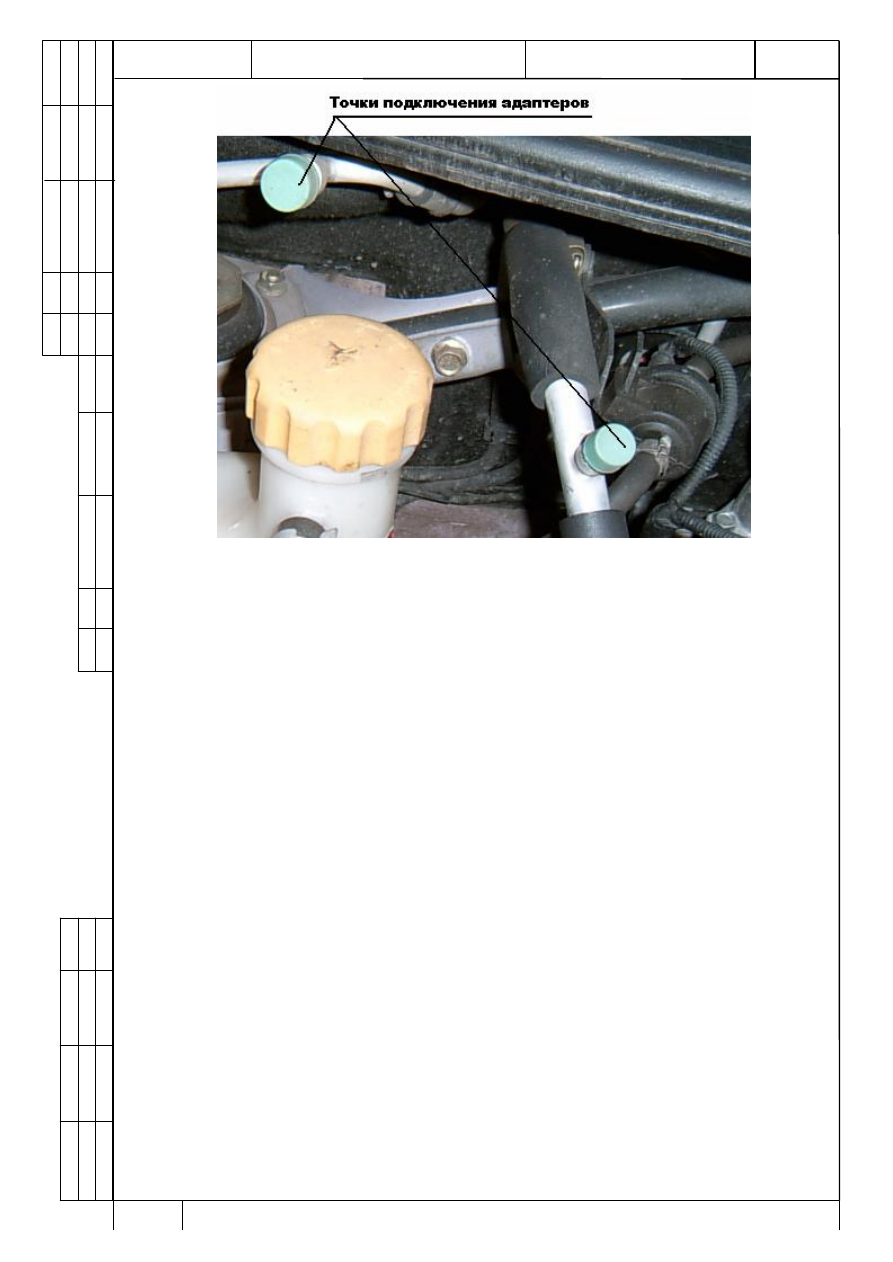

Рис. 2

3.Откачать воздух из системы охладителя.
(См. световую индикацию на дисплее).

4.Закрыть клапан на стороне всасывания на панели управления.

5. Открыть клапан на стороне нагнетания на панели управления.

6. Обратитесь к инструкции по эксплуатации зарядной станции.

7. Введите (запрограммированное) количество охлаждающей жидко-

сти, необходимое для заполнения системы кондиционирования. Убеди-

тесь в том, что Вы используете правильную систему измерения (кг).

8. Произведите процесс заправки.

(После завершения заполнения системы кондиционирования подается

звуковой и зрительный сигнал)

9.Закрыть клапан со стороны нагнетания на панели управления запра-

вочной установки. Оба клапана должны быть закрыты.

10. Запустить двигатель и включить систему кондиционирования.

11. Дать двигателю поработать пока показания манометров стороны на-

гнетания и стороны всасывания не стабилизируются.
