Амортизационные стойки DС14BХ

4























































Разборка передней амортизационной стойки

25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

03 2.

Емкость для промывки деталей.  Емкость для отходов 9615-237. Фартук,  прорезиненный  ГОСТ 12.4.029-79.

04 3.

Приспособление для сжатия пружины КМ-329-А.

05 4.

Очки защитные 02-76 ГОСТ 12.4.013-85.

06 5.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

07 6.

Ветошь.

08

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.059

24



ГОСТ 3.1118 форма 1б





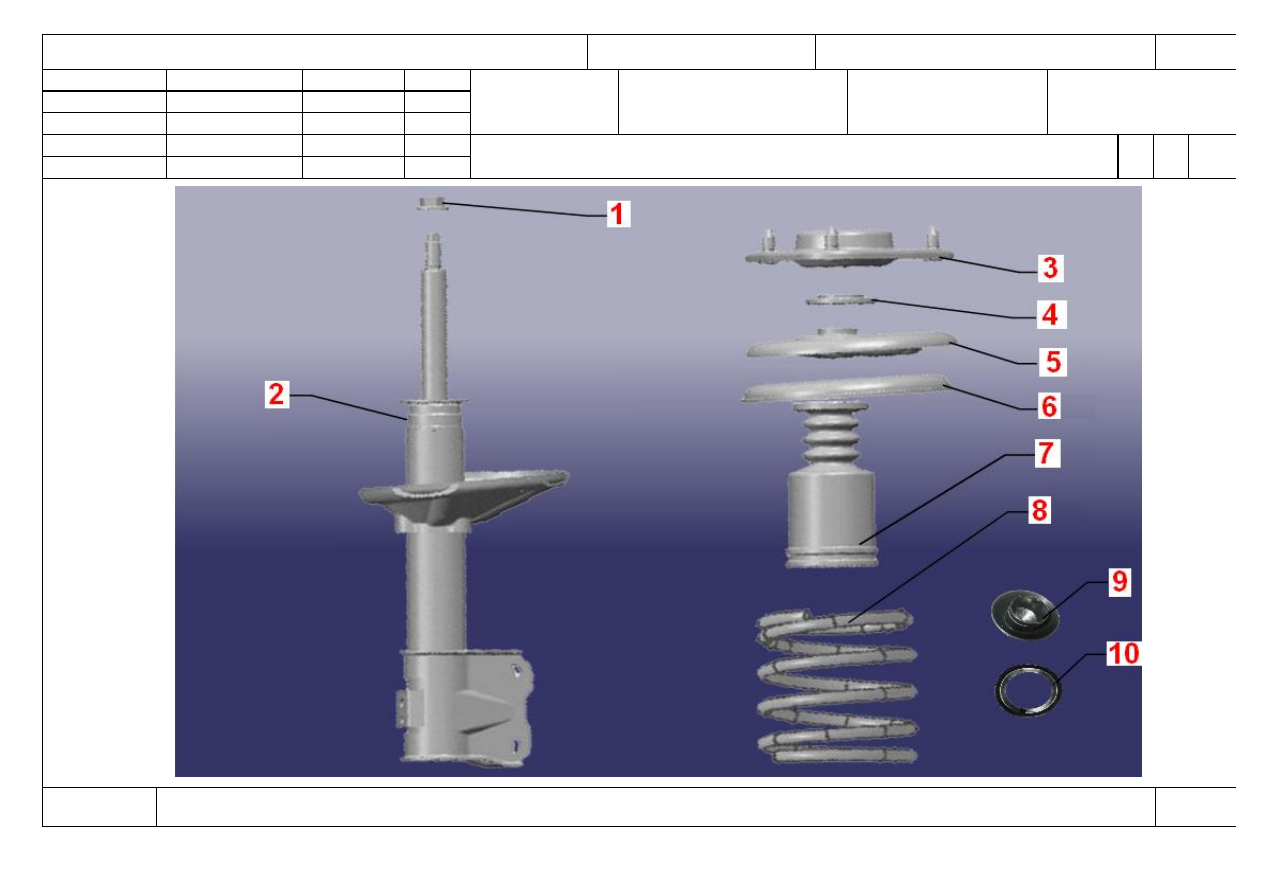

Амортизационные стойки DС14BХ

1























































Сборка передней амортизационной стойки

25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            035   Слесарно-сборочная                                            3

03                                    (

См. КЭ лист 27,28).

04

Выполнить операцию   (005, 030).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Гайка М12х1,25                                                                Q330B12                                                                          шт.           2

11 2.

Амортизатор                                                                    А21-2905010                                                                    шт.           2

12

или А21-BJ2905010                                                                 шт.           2

13 3.

Опора верхняя с подшипником                                      А21-2901110                                                                    шт.           2

14 4.

Подшипник                                                                       А21-2901040                                                                    шт.           2

15 5.

Опора пружины верхняя                                                 А21-2901015                                                                    шт.           2

16 6.

Кольцо уплотнительное подшипника                            А21-2901023                                                                    шт.           2

17 7

Демпфер                                                                           А21-2901033                                                                    шт.           2

18 8.

Пружина                                                                           А21-2902010                                                                    шт.           2

19

или   А21-2902011АС                                                               шт.           2

20

или   А21-BJ2902011AC                                                           шт.           2

21 9.

Защитный колпачок                                                        А21-2901013                                                                     шт.           2

22 10.

Уплотнительное кольцо                                               А21-2901029                                                                     шт.           2

23

О 24 1. Установить разобранную амортизационную стойку  на устройство для сжатия пружины КМ-329-А и закрепить.

МК/КТТП

ТП. 75.059

25



ГОСТ 3.1118 форма 1б





Амортизационные стойки DС14BХ

2























































Сборка передней амортизационной стойки

25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 2. На амортизатор (поз.2) установить переднюю пружину (поз.8).

03

Удостовериться, что захваты посажены на пружину амортизационной стойки правильно.

04

05 3.

Сжать переднюю пружину (поз.8) при помощи устройства КМ-329-А.

06

07 4.

Установить последовательно на амортизатор (поз.2) демпфер (поз.7), кольцо резиновое уплотнительное (поз.6), опору верхнюю

08

пружины (поз.5), подшипник (поз.4), опору верхнюю с подшипником (поз.3).

09

10 5.

Удерживая шток амортизатора (поз.2) от проворачивания за лыски, закрепить подсобранную амортизационную стойку гайкой

11       (

поз.1) с Мкр=80 Нм.

12

13 6.

Снять собранную амортизационную стойку  с устройства КМ-329-А.

14

15 7.

Выполнить переходы (1,2,3,4,5,6) для амортизационной стойки противоположной стороны.

16

17 8.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

18

Т 19 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

20 2.

ДК 10-100 Нм.

21 3.

Приспособление для сжатия пружины КМ-329-А.

22 4.

Очки защитные 02-76 ГОСТ 12.4.013-85.

23 5.

Ветошь.

24

МК/КТТП

ТП. 75.059

26





ГОСТ 3.1105  форма 2







Амортизационные стойки DС14BХ

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.059













Н. контр.



Лагода





Разборка-сборка передней амортизационной стойки

О1



030-

035



   Оп.030-035































































КЭ

ТП 75.059

27
