ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»

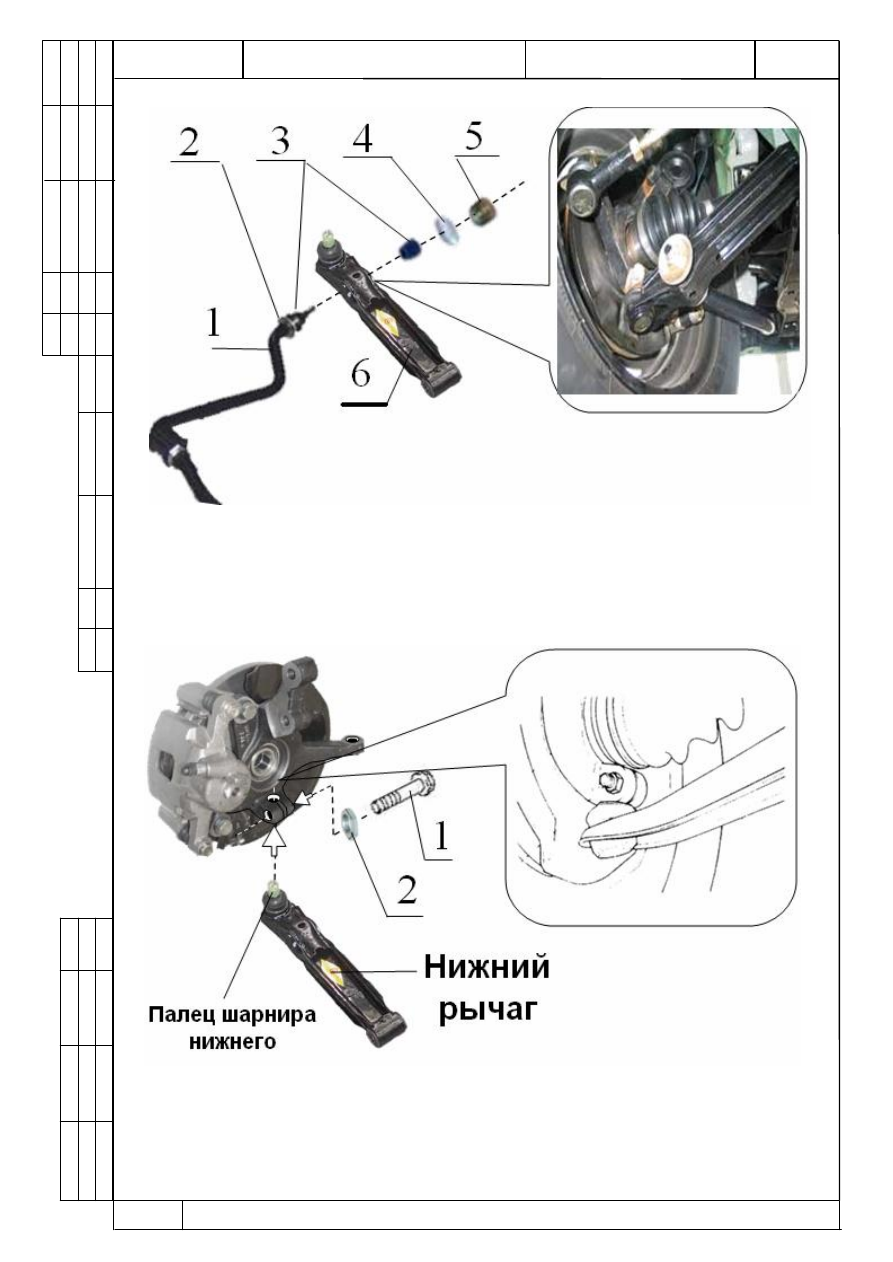

Рис. 37. Крепление стабилизатора к нижнему рычагу.

1 – стабилизатор в сборе; 2- шайба 10; 3 -– буфер; 4 –шайба 12; 5 – гайка

S19; 6 – рычаг нижний.























Рис. 38. Крепление нижнего рычага к поворотному кулаку.

1 – болт; 2- шайба.




ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

36



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»


16.2 КОНТРОЛЬ СОСТОЯНИЯ НАКЛАДОК ТОРМОЗНЫХ КОЛОДОК И

ДИСКОВ ПЕРЕДНИХ ТОРМОЗОВ.



Для проведения ТО тормозных колодок и дисков передних колес необхо-

димо:

- снять передние колеса;
- проверить состояние тормозных колодок. Колодки с толщиной 7,5 мм и

менее следует заменить;

- проверить состояние диска тормоза при помощи микрометра, допуска-

ется износ диска до толщины не менее 9,7 мм.

При необходимости произвести замену изношенных деталей.

Установить передние колеса.

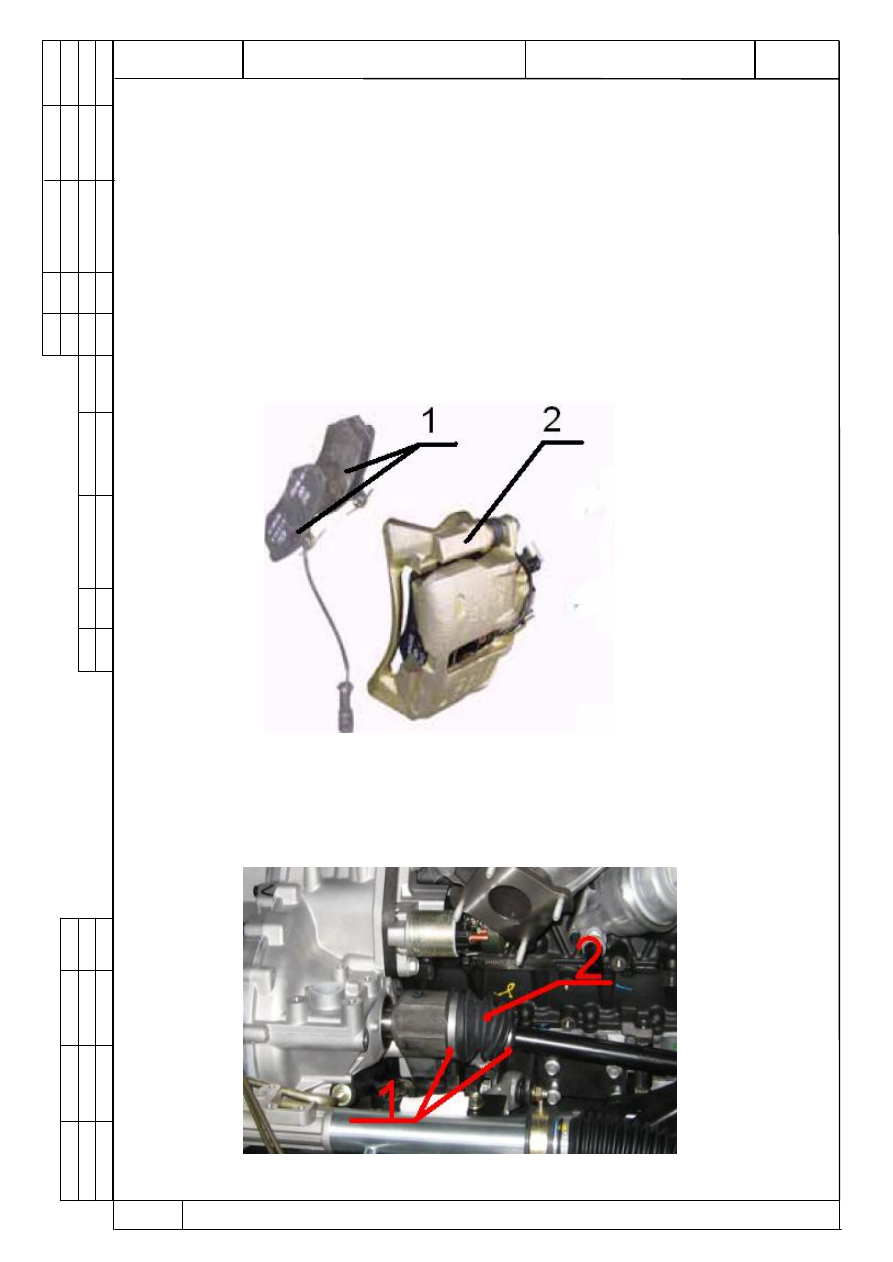

Рис. 39 Передний тормоз.

1 – тормозные колодки; 2 – суппорт.



16.3  ВИЗУАЛЬНАЯ ПРОВЕРКА СОСТОЯНИЯ ВАЛОВ ПЕРЕДНИХ

ПОЛУОСЕЙ И ЗАЩИТНЫХ ЧЕХЛОВ.


















Рис. 40 Привод передних колес 1 - хомут; 2 – чехол.

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

37



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»


1. Убедиться в отсутствии  повреждений  валов полуосей (визуально). Оцен-

кой наличия дефектов внутри шарниров является скрежет при  прямолиней-

ном  движении  или  на  поворотах,  наличие  повторяющихся  стуков  в  транс-

миссии при динамических нагрузках (разгон-торможение).
2. Проверить состояние защитных чехлов поз. 2 шарниров и надежность ус-

тановки хомутов поз. 1 и герметичность их соединений.
3. Проверить  отсутствие  подтекания  масла  через  уплотнительные  манжеты

картера коробки  передач.



16.4 ПРОВЕРКА СОСТОЯНИЯ И ПОДТЯЖКА РЕЗЬБОВЫХ

СОЕДИНЕНИЙ ЗАДНЕЙ ПОДВЕСКИ.



Проверить состояние деталей задней подвески:

-  состояние  амортизаторов  и  отсутствие  подтекания  жидкости  (запотевание

не  является  выбраковочным  признаком).  При  обнаружении  течи  жидкости

амортизатор необходимо заменить новым;

- состояние и отсутствие повреждений резиновых чехлов;
- состояние сайлент-блоков.

Проверить затяжку резьбовых соединений динамометрическим ключом:
-  болтов  поз.  2    и  гаек  поз.  4  крепления  поперечного  рычага  Мкр=  70  Нм

(60…75Нм)

- болтов поз. 7  и гаек поз. 5 крепления продольных рычагов и нижнего креп-

ления амортизатора     Мкр= 70 Нм (60…75Нм) (в статическом положении

автомобиля на колесах;

- гаек  верхнего крепления амортизатора Мкр= 70 Нм (60…75Нм)

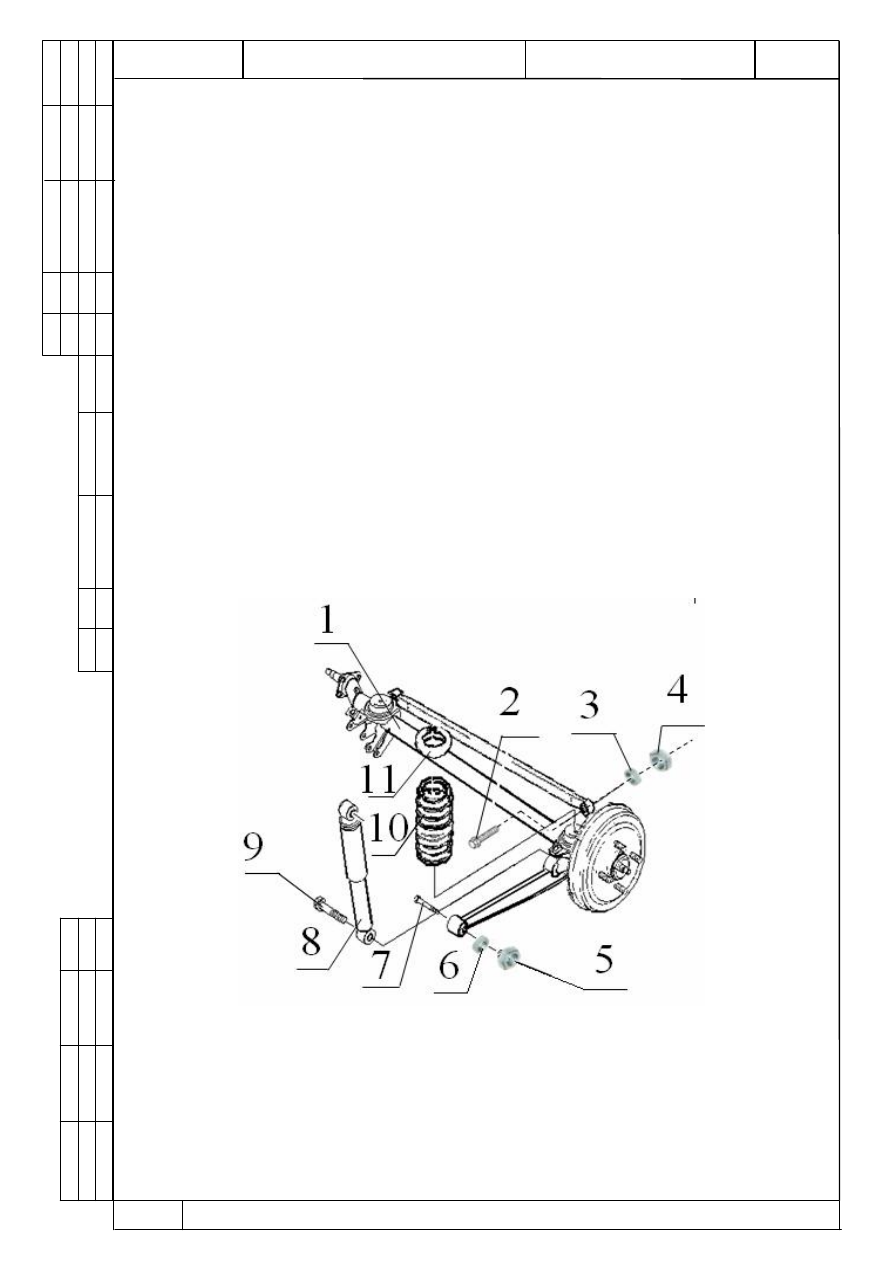

Рис. 41. Крепление задней подвески.



1–  балка  задней  подвески;  2  –  болт  S18;  3,6  –  шайба;  4,5-  гайка  S18;  7  -

болт S18; 8 – амортизатор; 9 - болт S18; 10 – пружина; 11 – буфер.







ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

38



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»



16.5 ПРОВЕРКА ПОДШИПНИКОВ ЗАДНИХ КОЛЕС.

 Проконтролировать  зазор в подшипниках при вывешенных задних коле-

сах. Осевой зазор должен быть в пределах 0,03...0,13 мм. Если зазор выхо-
дит за указанные пределы или подшипник «шумит» при езде – заменить.


16.6 КОНТРОЛЬ СОСТОЯНИЯ ЗАДНИХ ТОРМОЗНЫХ КОЛОДОК.

Проверить износ тормозных колодок, при толщине накладок менее 2,0 мм

– заменить колодки.

Не рекомендуется менять колодки, которые имеют разную толщину. Ме-

нять колодки необходимо только в том  случае, если их  толщина равна или
меньше минимально допустимой толщины.



16.7 РЕГУЛИРОВКА СТОЯНОЧНОГО ТОРМОЗА.

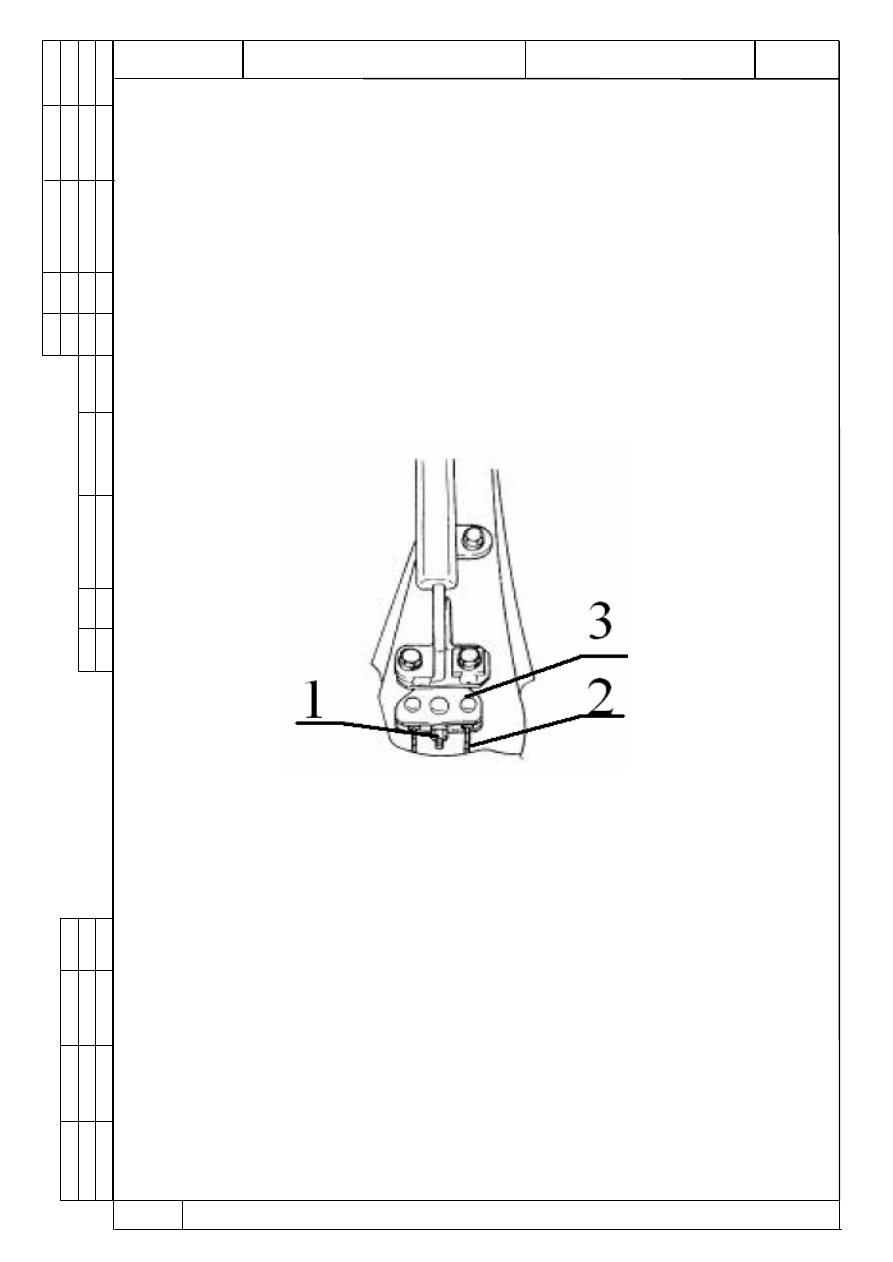

Рис. 42.  Крепление крышки консоли и стояночный тормоз.
