ГОСТ 3.1105  форма 2





Задняя подвеска DС14ВХ – 2901002

2



Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Нижний рычаг задней

подвески в сборе

    25480917.

 75.056











Н. контр.



Лагода

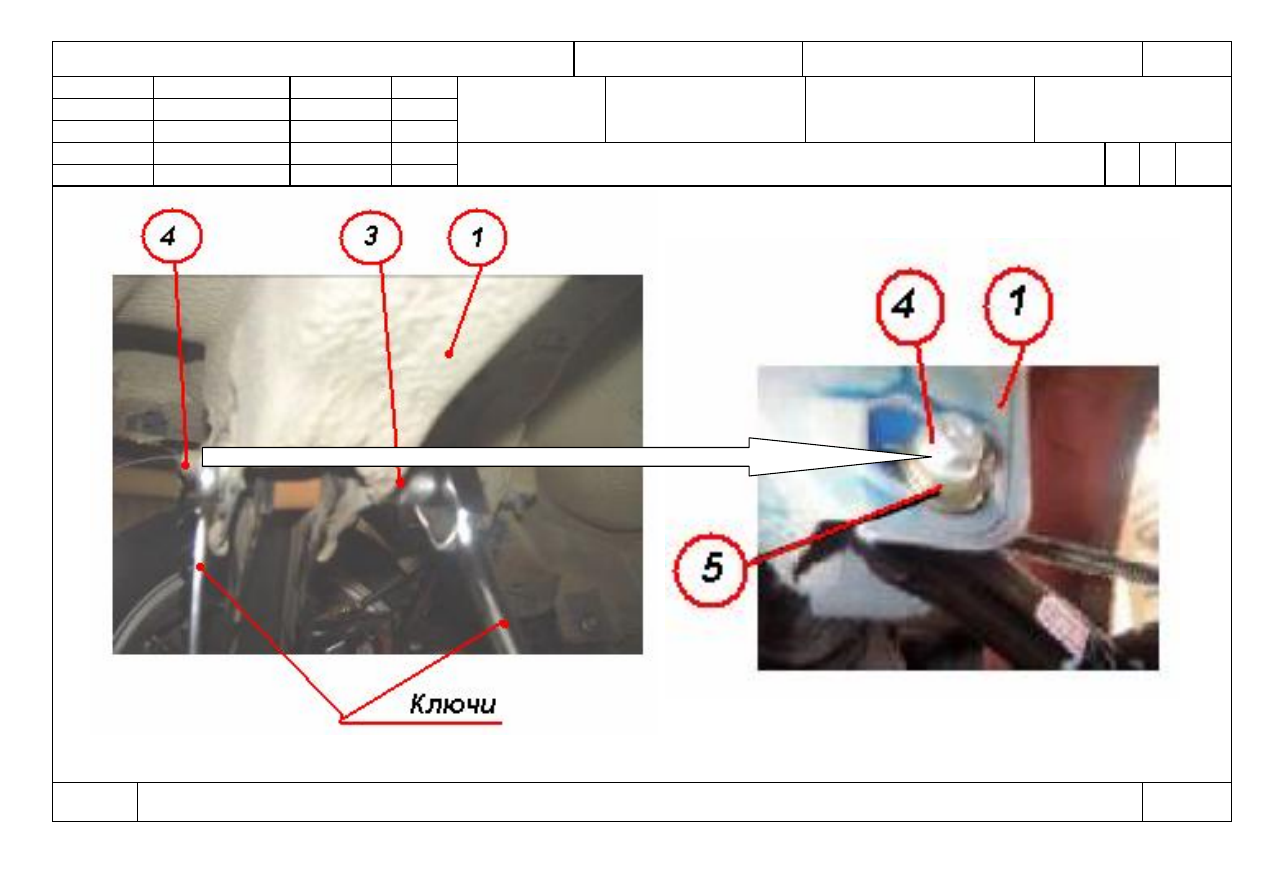

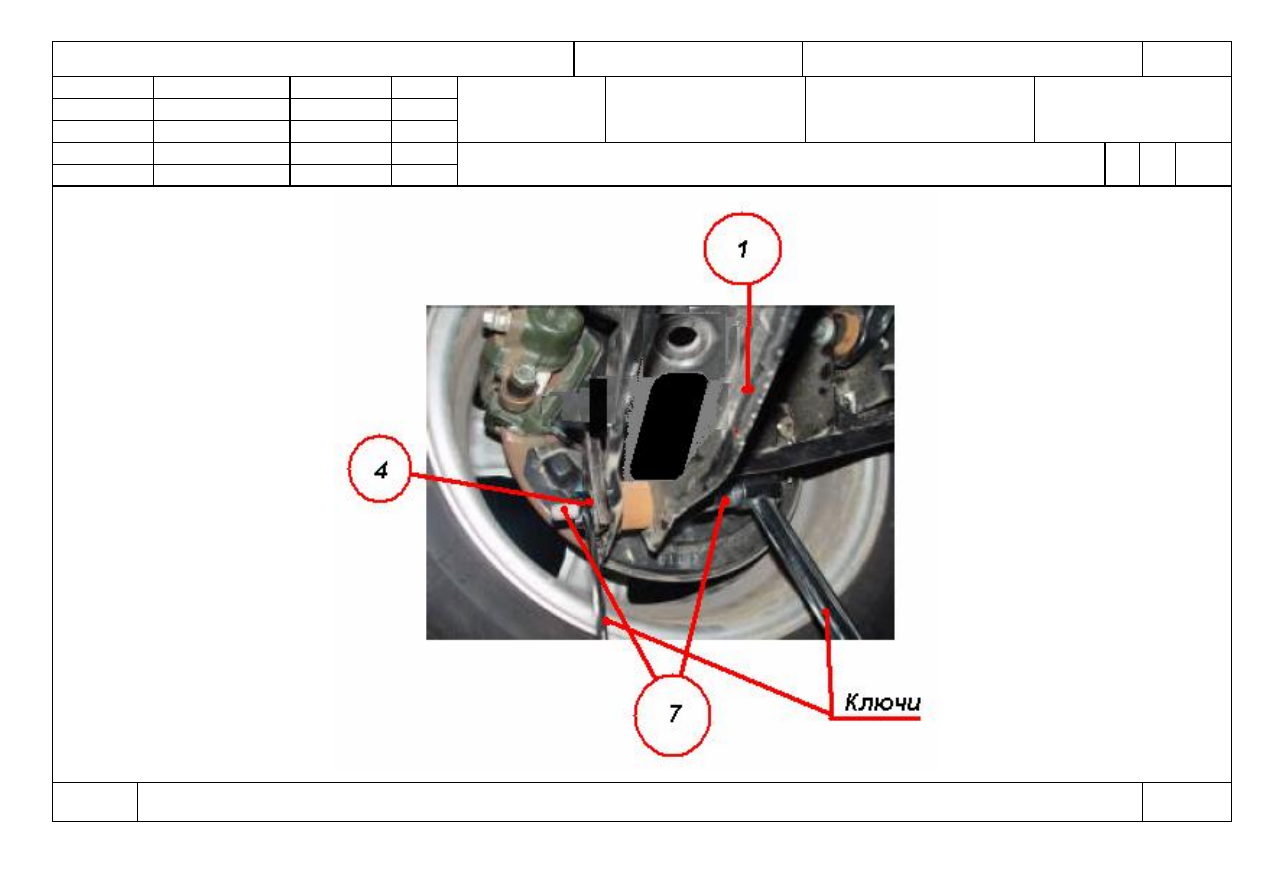

Снятие, установка нижнего рычага задней подвески в сборе



О

1





110-

115


































КЭ

ТП 75.056

81




ГОСТ 3.1105  форма 2





Задняя подвеска DС14ВХ – 2901002

3



Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Нижний рычаг задней

подвески в сборе

    25480917.

 75.056











Н. контр.



Лагода





Снятие, установка нижнего рычага задней подвески в сборе



О

1





110-

115










КЭ

ТП 75.056

82




ГОСТ 3.1105  форма 2





Задняя подвеска DС14ВХ – 2901002

4



Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Нижний рычаг задней

подвески в сборе

    25480917.

 75.056











Н. контр.



Лагода





Снятие, установка нижнего рычага задней подвески в сборе



О

1





110-

115










КЭ

ТП 75.056

83




ГОСТ 3.1118  форма 1б





Задняя подвеска DС14ВХ – 2901002

1

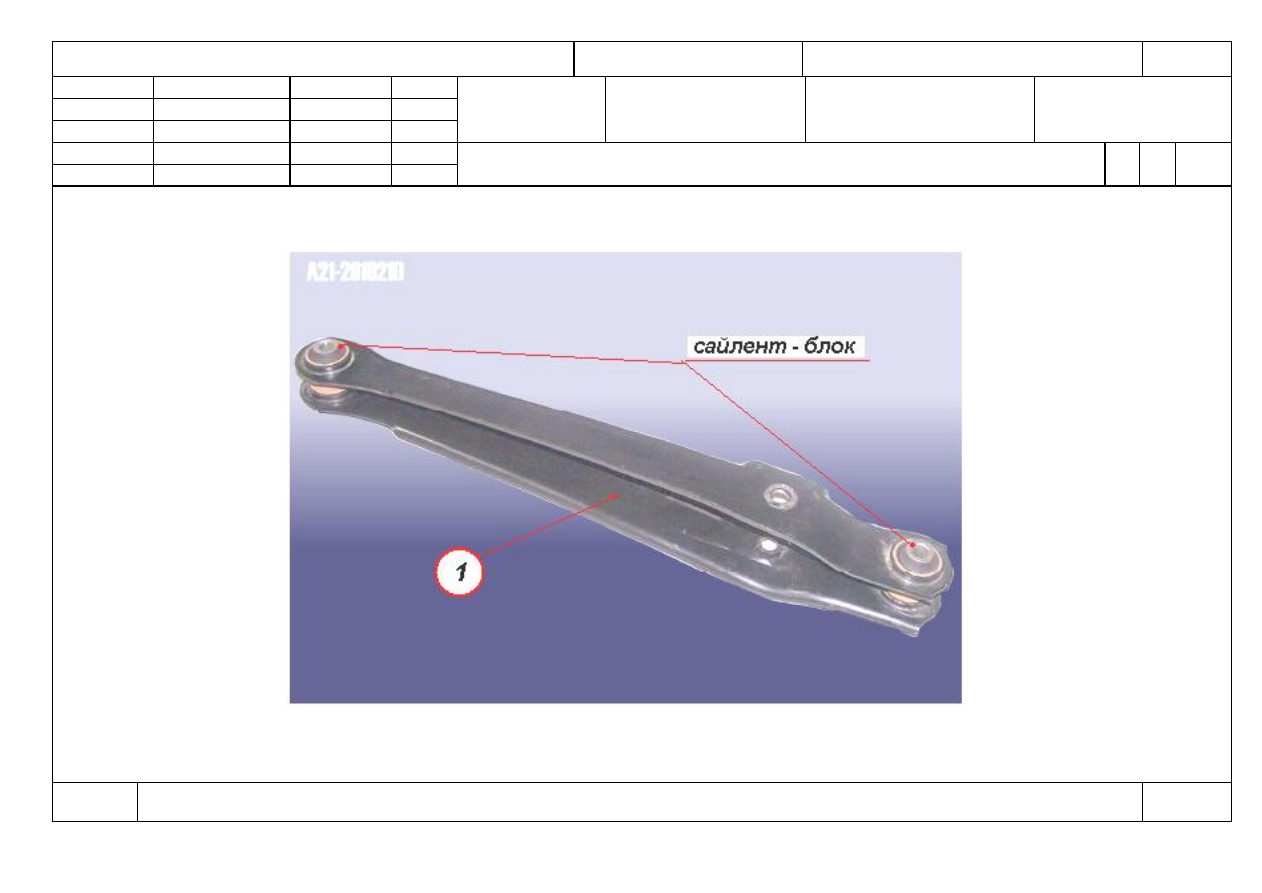

Замена сайлент-блоков нижнего

рычага

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           120    Слесарно-сборочная    (См. КЭ лист 83).            3

03

Выполнить операции 005,110.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

Гидропресс                                 10 т

08

09

К 10 1. Нижний рычаг задней подвески правый /левый в сб.     А21-2919210                                                        шт.                   2

11 2.

Сайлент-блок                                                                                                                                                   шт.                   4

12

М 13      Мыло жидкое                                                                                                                                                   кг                  0,012

14

О 15 1. При помощи пресса и приспособления КМ -158 выпрессуйте передний сайлет-блок поз. 2 нижнего рычага поз. 1 задней

16

подвески.

17

18 2.

При помощи пресса и приспособления КМ -158 выпрессуйте задний сайлет-блок поз. 2 нижнего рычага поз. 1 задней

19

подвески.

20

21 3.

При помощи пресса и приспособления КМ -158 запрессуйте передний сайлет-блок поз. 2 нижнего рычага поз. 1 задней

22

подвески,  предварительно смазав жидким мылом.

23



24

МК/КТТП

ТП. 75.056
