ГОСТ 3.1105  форма 2





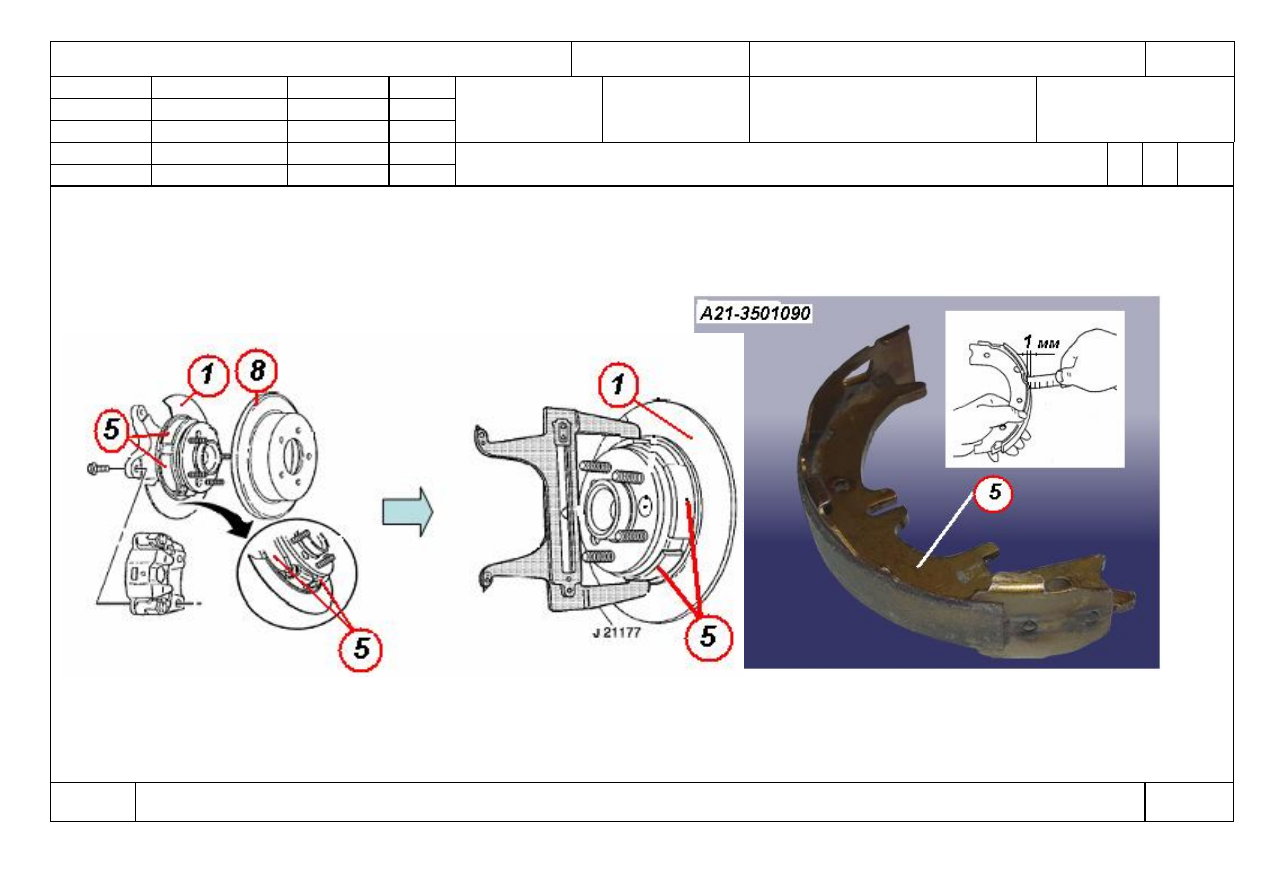

Задняя подвеска



D

С14ВХ – 2901002



1



Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Тормозноя колодка ручного

тормоза



    25480917.

 75.056











Н. контр.



Лагода





Замена тормозной колодки ручного тормоза

О

1





070-

075




КЭ

ТП  75.056

53





ГОСТ 3.1118  форма 1б





Задняя подвеска DС14ВХ



– 2901002

1





























































Снятие задних тормозных  колодок

дискового тормоза

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           080    Слесарно-сборочная   (См. КЭ лист  58-59).      3

03

Выполнить операции 005,010, 040.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

К 08 1. Суппорт тормоза                                                              А21-3502050                                                      шт.                   2

09 2.

Тормозные колодки дискового тормоза                          А21-BJ3501080                                                  шт.                   4

10 3.

Болт крепления скобы суппорта                                     А21-3502031                                                      шт.                   4

11 4.

Скоба суппорта                                                                                                                                            шт.                   2

12

13

14

О 15 1. Поднять автомобиль на высоту удобную для работы.

16

17 2.

Переместить на суппорте  поз. 1 колодки поз. 2 по сторонам  относительно тормозного диска поз. 5  см. эскиз лист

35

.

18

19 3.

Открутить болты  поз.3,  снять скобу   с  суппорта.

20

21 4.

Снять тормозные колодки поз. 2.

22



23 5.

Выполнить переходы 2-4  для другой стороны задней подвески.

24

МК/КТТП

ТП 75.056

54



ГОСТ 3.1118  форма 1б





Задняя подвеска



D

С14ВХ



– 2901002

2





























































Снятие задних тормозных  колодок

дискового тормоза

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 6. Произвести контроль общего состояния демонтированных деталей внешним осмотром и замером.

03

При обнаружении отклонений произвести замену.

04

Примечание:



Для всех автомобилей модели Chery следует использовать фирменные тормозные колодки во избежание

05

ухудшения торможения.

06

07

08

09

Т 10 1.Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

11

12 2.

Емкость для промывки деталей.  Емкость для отходов 9615-237. Фартук  прорезинновый  ГОСТ 12.4.029-79.

13



14 3.

Отвертка Т11 – 3900105

15

16 4.

Скоба универсальная

J 21177.

Штангенциркуль  0 -250   ГОСТ166-73.   Линейка.

17



18

19

20

21

22

23

24

МК/КТТП

ТП 75.056

55

ГОСТ 3.1118  форма 1б





Задняя подвеска DС14ВХ – 2901002

1





























































Установка задних тормозных колодок

дискового тормоза

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           085    Слесарно-сборочная    (См. КЭ лист 58-59).      3

03

Выполнить операции 080,045,015.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

К 08 1. Суппорт тормоза                                                              А21-3502050                                                      шт.                   2

09 2.

Тормозные колодки дискового тормоза                          А21-BJ3501080                                                  шт.                   4

10 3.

Болт крепления скобы суппорта                                     А21-3502031                                                      шт.                   4

11 4.

Скоба суппорта                                                                                                                                            шт.                   2

12

13

14

О 15

Примечание:



Для всех автомобилей модели Chery следует использовать фирменные тормозные колодки во избежание

16

ухудшения торможения.

17

18 1.

Сместить нажатием при помощи приспособления 1471F поршень суппорта по направлению внутрь до тех пор, пока он нормально

19

не сядет на свое посадочное место обеспечив свободную установку колодок.

20

21 2.

Установить по месту тормозные колодки дискового тормоза поз. 2.

22

23 3.

Установить скобу поз.3 с колодками  на   суппорт поз.1.

24

МК/КТТП

ТП 75.056

56
