ГОСТ 3.1105  форма 2





Задняя подвеска



D

С14ВХ – 2901002



1



Разработал   Лагода















Проверил



Шишкин





ЗАО «ЗАЗ»





    25480917.

 75.056













Н. контр.



Лагода





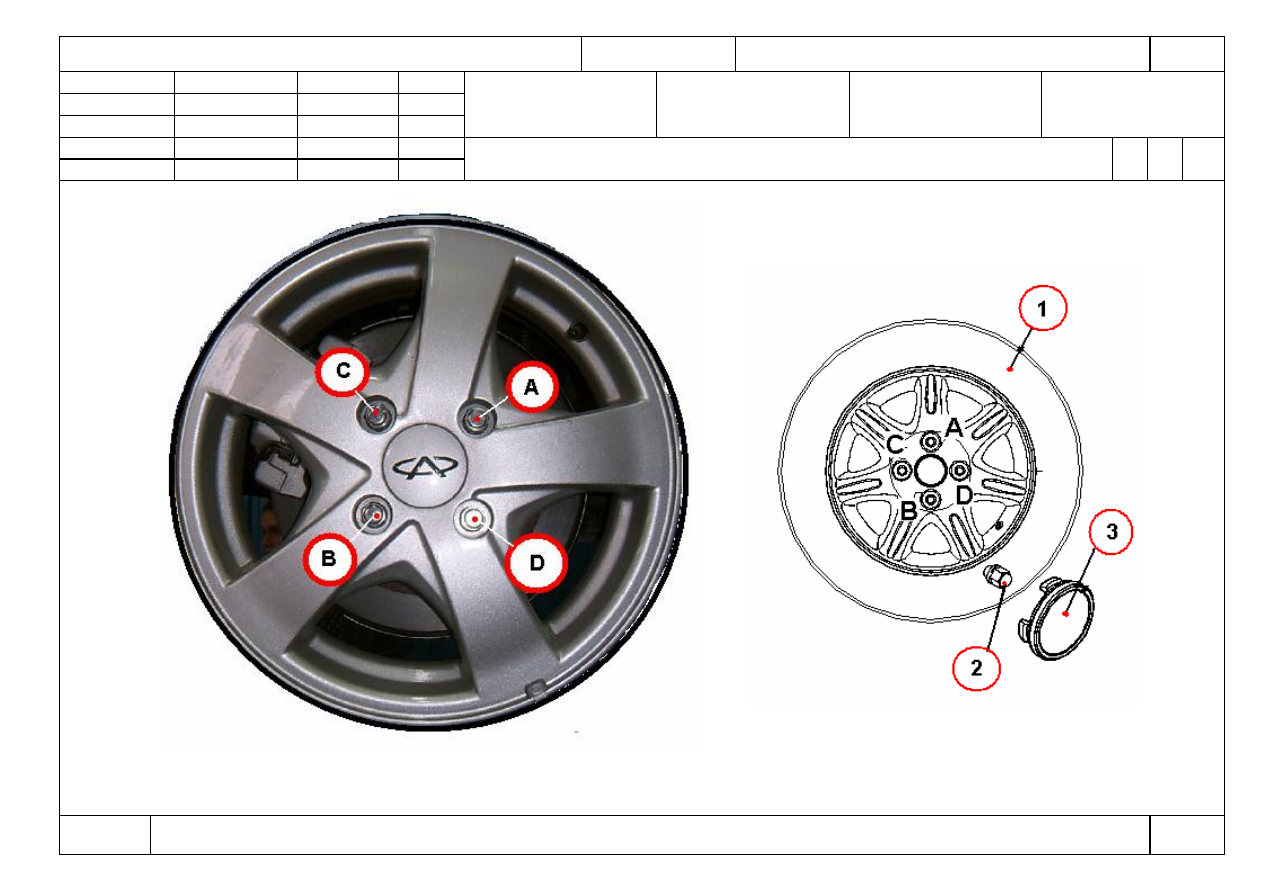

Снятие, установка колеса в сборе

О

1





010-

015





















КЭ

ТП 75.056

9





ГОСТ 3.1118  форма 1б







Задняя подвеска



 D

С14ВХ – 2901002



1





























































Отсоединение троса стояночного

тормоза задней подвески в салоне



25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



А 02                           020        Слесарно-сборочная    (См. КЭ лист 14 -16).

03

Выполнить операции 005.                                              3

04

Б 05                                  Подъемник                                                Q=3т

06

Тележка                                                     7043-334

07

К 08 1. Рычаг ручного тормоза                                                    А21- 3508010                                                       шт                     1

09 2.

Гайка натяжителя троса                                                                                                                                шт                     1

10 3.

Трос уравнителя ручного тормоза                                  А21- 3508040                                                        шт                     1

11 4.

Трос ручного тормоза   (правый)                                    А21- 3508100                                                        шт                     1

 12 5.

Трос ручного тормоза  (левый)                                      А21- 3508090                                                         шт                     1

13 6.

Гайка  М8  S13                                                                DC14ВХ -3500578                                                 шт.                    2

14 7.

Кронштейн                                                                      DC14ВХ -3500578                                                 шт.                    2

15 8.

Болт  М8х25  S10                                                            DC14ВХ -3500549                                                шт.                    2

16

17

О 18 1. Отпустить рычаг ручного тормоз перемещением рычага поз. 1 в нижнее положение.

19

20 2.

Подвинуть вперед передние сидения.

21

22 3.

Снять накладку порога.  Снять с консоли  накладку. Поднять заднее сидение и снять ковровое покрытие.

23

24 4.

Ослабить крепежные болты, соединяющие скобу и лист настила, снять скобу.

МК/КТТП

ТП 75.056

10

ГОСТ 3.1118  форма 1б





Задняя подвеска



 D

С14ВХ – 2901002



2





























































Отсоединение троса стояночного

тормоза задней подвески в салоне



25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р  УТ  КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Открутить зажимные гайки поз.6, соединяющие скобу тормозного троса и лист настила, и извлечь тормозной трос из скобы.

03

04 5.

Открутить гайку  поз. 2 троса уравнителя ручного тормоза, освободив натяжение  тросов ручного тормоза   (правого/левого)

05

поз. 4, 5 обеспечив их свободное отсоединение для замены.

06

07 6.

Произвести контроль визуальным осмотром общего состояния деталей.

08

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.

09

10

Т 11 1. Ключ рожковый  895 8х10, 13,  отвертка А11 – 3900105.

 12

13 2.

Инструментальная тележка типа 171 «HAZET».

14

15



3.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta.

16

17

18

19



20



21



22

23

24

МК/КТТП

ТП 75.056

11



ГОСТ 3.1118  форма 1б





Задняя подвеска



D

С14ВХ – 2901002



 1





























































Подсоединение троса стояночного

тормоза задней подвески в салоне



25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            025        Слесарно-сборочная    (См. КЭ лист 14...16).

03

Выполнить операции 005, 020.                                      3

04

Б 05                                  Подъемник                                                Q=3т

06

Тележка                                                     7043-334

07

К 08 1. Рычаг ручного тормоза                                                    А21- 3508010                                                       шт                     1

09 2.

Гайка натяжителя троса                                                                                                                                шт                     1

10 3.

Трос уравнителя ручного тормоза                                  А21- 3508040                                                        шт                     1

11 4.

Трос ручного тормоза   (правый)                                    А21- 3508100                                                        шт                     1

12 5.

Трос ручного тормоза  (левый)                                      А21- 3508090                                                         шт                     1

13 6.

Гайка  М8  S13                                                                DC14ВХ -3500578                                                 шт.                    2

14 7.

Кронштейн                                                                      DC14ВХ -3500578                                                 шт.                    2

 15 8.

Болт  М8х25  S10                                                            DC14ВХ -3500549                                                шт.                    2

 16

17

О 18 1. Отпустить рычаг ручного тормоз перемещением рычага поз. 1 в нижнее положение, один раз нажать на педаль тормоза до упора.

19

20 2.

Подвинуть вперед передние сидения.

21

22 3.

Соединить трос (правый/левый) ручного тормоза  с уравнителем. Закрутить гайку  поз. 2 троса уравнителя ручного тормоза

23

создав натяжение  тросов ручного тормоза   (правого/левого).

24

МК/КТТП

ТП 75.056

12
