ГОСТ 3.1118 форма 1б





Амортизационные стойки DB12AO

3























































Снятие заднего амортизатора

25480917.

75.054

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1.Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

03 2.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).

04 3.

Отвертка S11 – 3900105. Монтажная лопатка.

05 4.

Очки защитные 02-76 ГОСТ 12.4.013-85.

06 5.

Емкость для промывки деталей.  Емкость для отходов 9615-237. Фартук,  прорезиненный  ГОСТ 12.4.029-79.

07 6.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

08 7.

Ветошь

09

10

11

12

13

14

15

16



17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.054

38



ГОСТ 3.1118 форма 1б





Амортизационные стойки DB12AO

1























































Установка заднего амортизатора

25480917.

75.054

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            055   Слесарно-сборочная                                            3

03                                    (

См. КЭ лист 41,42).

04

Выполнить операцию   (005, 040).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Амортизатор                                                                    S11-2915010                                                                   шт.           2

11 2.

Болт М12х55, S18                                                            Q151B1255                                                                     шт.           2

12 3.

Балка задней подвески                                                   S11-3301070                                                                   шт.           1

13 4.

Гайка М12, S18                                                                Q361B12                                                                         шт.           2

14 5.

Шайба пружинная                                                            Q40312                                                                           шт.           2

15

О 16 1. Установить по месту крепления верхней частью на шпильки кузова автомобиля задний амортизатор (поз.1).

17

18 2.

На шпильку кузова автомобиля надеть шайбу пружинную (поз.5) и закрепить амортизатор (поз.1) гайкой (поз.4) с Мкр=70 Нм.

19

20 3.

Совместить отверстие сайлент-блока заднего амортизатора (поз.1) с отверстием в кронштейне балки задней подвески (поз.3).

21

22 4.

Закрепить задний амортизатор (поз.1) на балке задней подвески (поз.3) болтом (поз.2) с Мкр=70 Нм, при положении задней под-

23

вески в нагруженном состоянии.

24

МК/КТТП

ТП. 75.054

39



ГОСТ 3.1118 форма 1б





Амортизационные стойки DB12AO

2























































Установка заднего амортизатора

25480917.

75.054

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 5. Выполнить переходы (1,2,3,4) для заднего амортизатора (поз.1) противоположной стороны.

03

04 6.

Вывести из-под балки задней подвески (поз.3) специальную технологическую опору (домкрат для трансмиссий и коробок передач

05

типа КЕ-32  0,3тн).

06

07 7.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

08

09

Т 10 1.Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

11 2.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).

12 3.

ДК 10-100 Нм.

13 4.

Очки защитные 02-76 ГОСТ 12.4.013-85.

14 5.

Ветошь.

15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.054

40





ГОСТ 3.1105  форма 2







Амортизационные стойки DB12AO

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.054













Н. контр.



Лагода





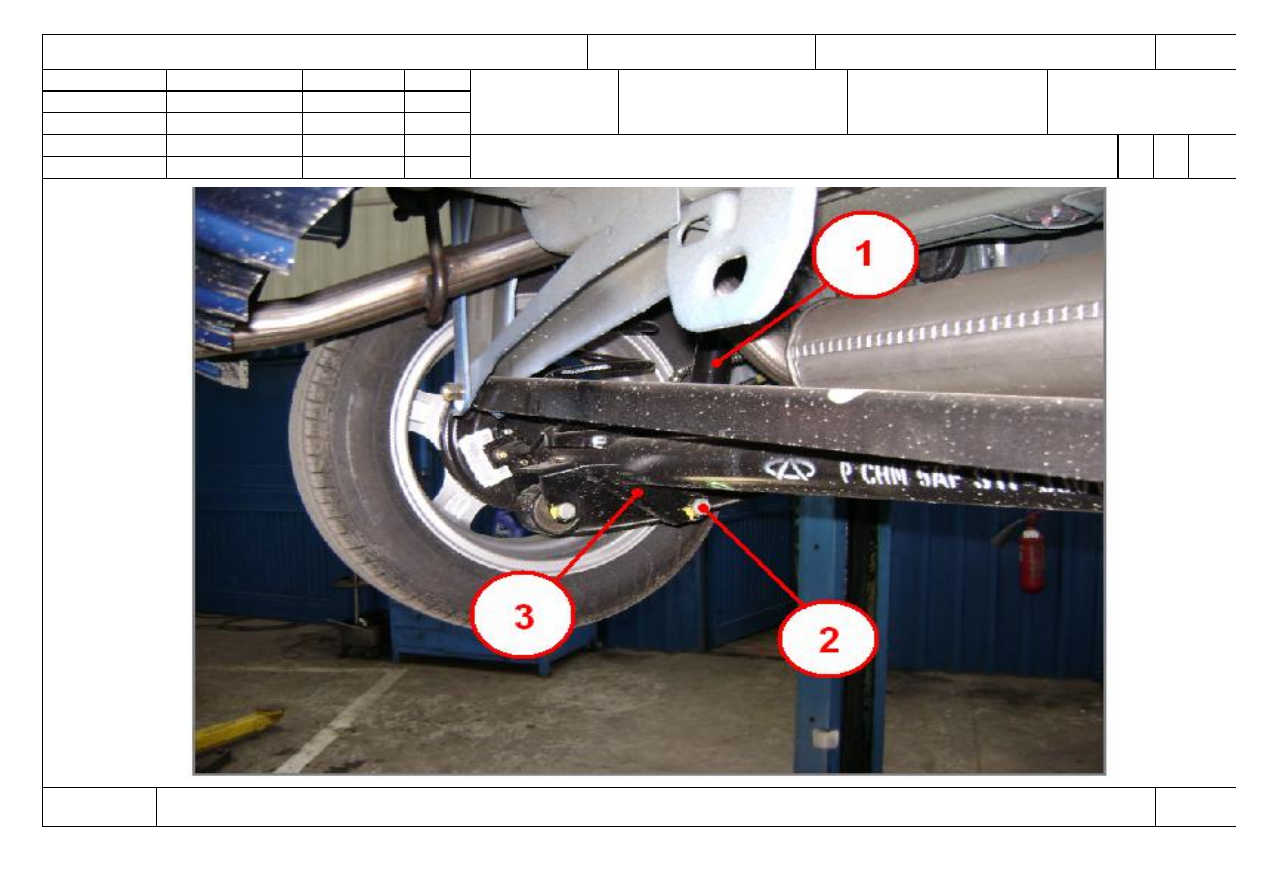

Снятие-установка заднего амортизатора

О1



050-

055



   Оп.050-055































































КЭ

ТП 75.054

41
