ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.



7. КУЗОВ АВТОМОБИЛЯ  И ЕГО ОБОРУДОВАНИЕ.



  7.1. ПРОВЕРКА РАБОТЫ ЗАМКОВ ДВЕРЕЙ,  РЕГУЛИРОВКА.

  Двери должны легко открываться и закрываться без приложения большого
усилия и плотно прилегать по плоскости проема.
  Задние двери блокируются изнутри салона перемещением фиксатора, как
при открытой, так и при закрытой двери.

Внимание! При включенной блокировке замка сохраняется возможность

открывания задней двери с помощью наружной рукоятки.





















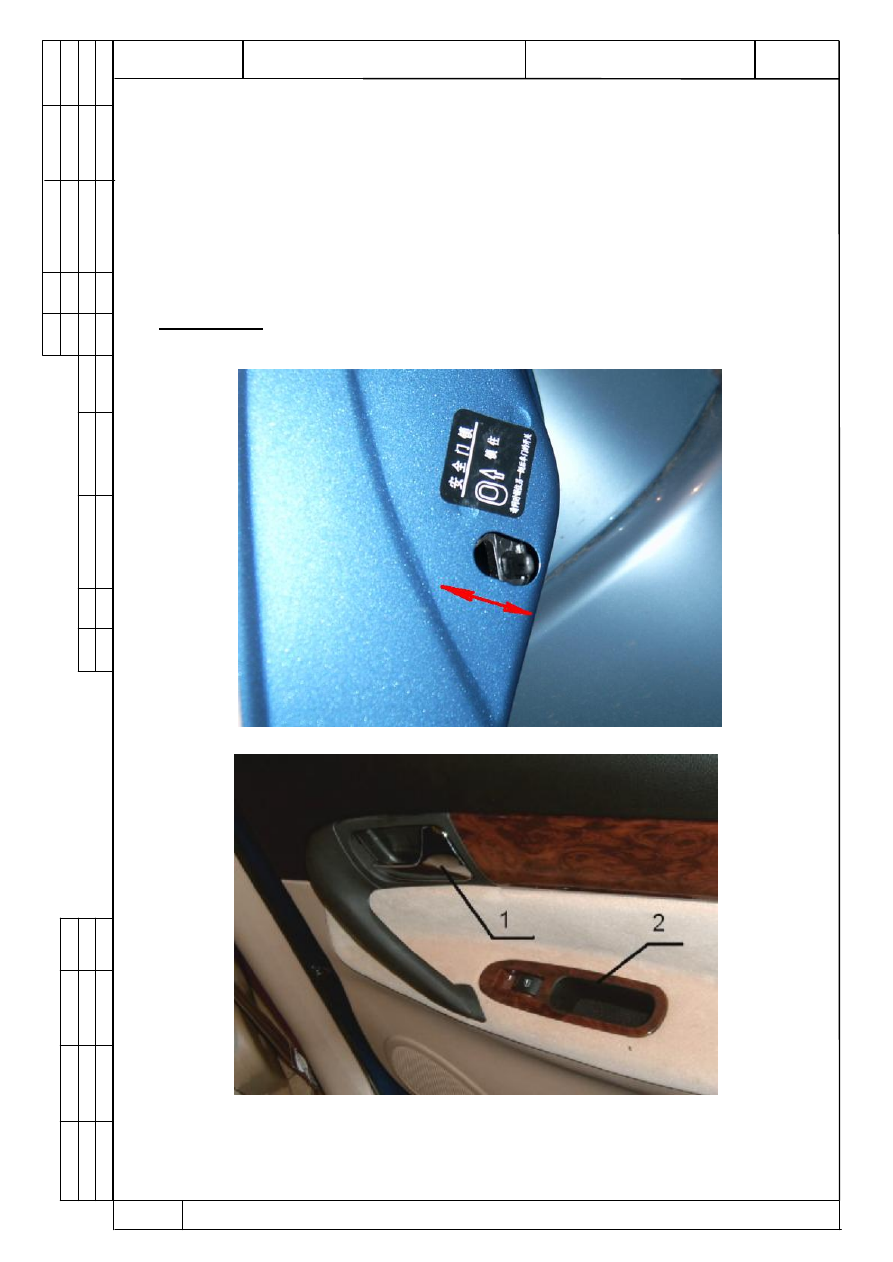

Рис. 1. Фиксатор замка задней двери





















Рис. 2. Поз. 1 ручка открытия двери изнутри автомобиля

Поз. 2 ручка блокировки двери изнутри автомобиля.

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

6



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.




Регулировка замка производится перемещением фиксатора. Перед регули-

ровкой  рекомендуется  очертить  контуры  фиксатора  на  стойке  кузова.  Если
дверь закрывается слишком туго, ослабьте болты крепления фиксатора, сме-
стите  его  наружу  и  затяните.  Если  дверь  закрывается  неплотно,  фиксатор
сместите внутрь. При этом не должно быть западания или выступания двери
относительно кузова. Если дверь при закрывании приподнимается (провиса-
ние в открытом положении), фиксатор  опустите. Затяните  фиксатор двери с
усилием 20 Н*м.























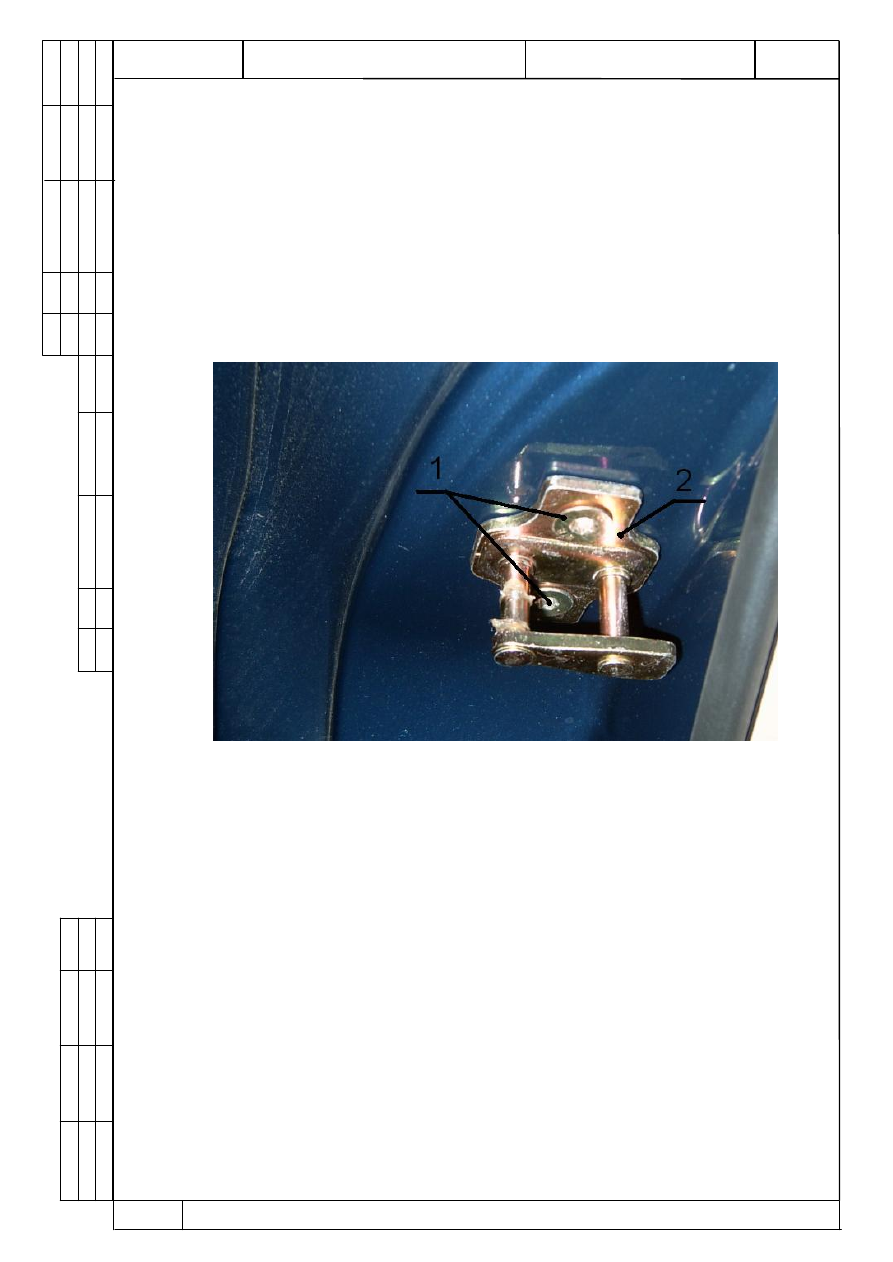

Рис. 3. Регулировка фиксатора передней двери.

1 – болт; 2 – фиксатор.



7.2  ПРОВЕРКА РАБОТЫ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

ПЕРЕДНИХ И ЗАДНИХ ДВЕРЕЙ, ЗЕРКАЛ ЗАДНЕГО ВИДА.



Стеклоподъемники должны работать плавно, без заеданий, перекос стекла

по проему или самопроизвольное опускание стекла не допускается.

При выявлении отклонений отрегулировать.

Управление стеклоподъемниками осуществляется с помощью кнопок
 поз. 2,4,7,8.
Управление зеркалами осуществляется регулятором поз. 6 рис. 4








ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

7



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.

















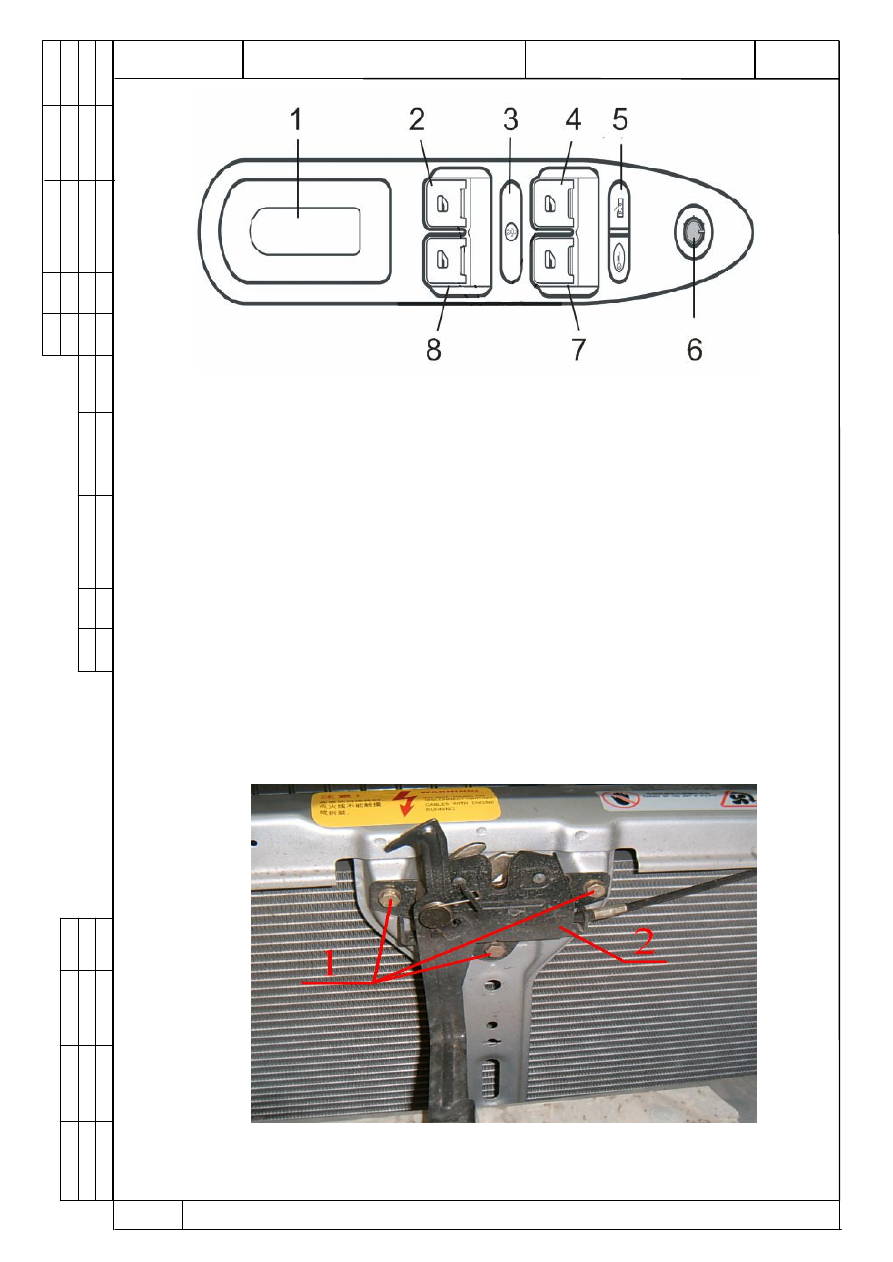

Рис. 4. Управление стеклоподъемниками.

1  –  заглушка;  2  –  кнопка  стеклоподъемника  левого  заднего  стекла;  3  –

блокировка  задних  стекол;  4  –  кнопка  стеклоподъемника  левого  переднего
стекла; 5 – блокировка замков дверей; 6 – регулятор наружного зеркала; 7 –
кнопка стеклоподъемника правого переднего стекла; 8 – кнопка стеклоподъ-
емника правого заднего стекла.





7.3  ПРОВЕРКА РАБОТЫ ЗАМКА КАПОТА И БАГАЖНИКА.





Капот  и  багажник  должны  отпираться  и  запираться  без  приложения

большого усилия и фиксироваться в открытом положении. Самопроизволь-
ное открывание не допускается.

При необходимости произведите регулировочные  работы.
При открытом капоте ослабить болты  (см. рис. 5. поз. 1) крепления кор-

пуса замка (поз. 2) и за счет увеличенных отверстий крепления передвинуть
замок в нужное положение. Завернуть болты (поз. 1), проверить работу зам-
ка.





















Рис. 5. Замок капота.

1 – болты крепления; 2 – корпус замка;

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

8



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.

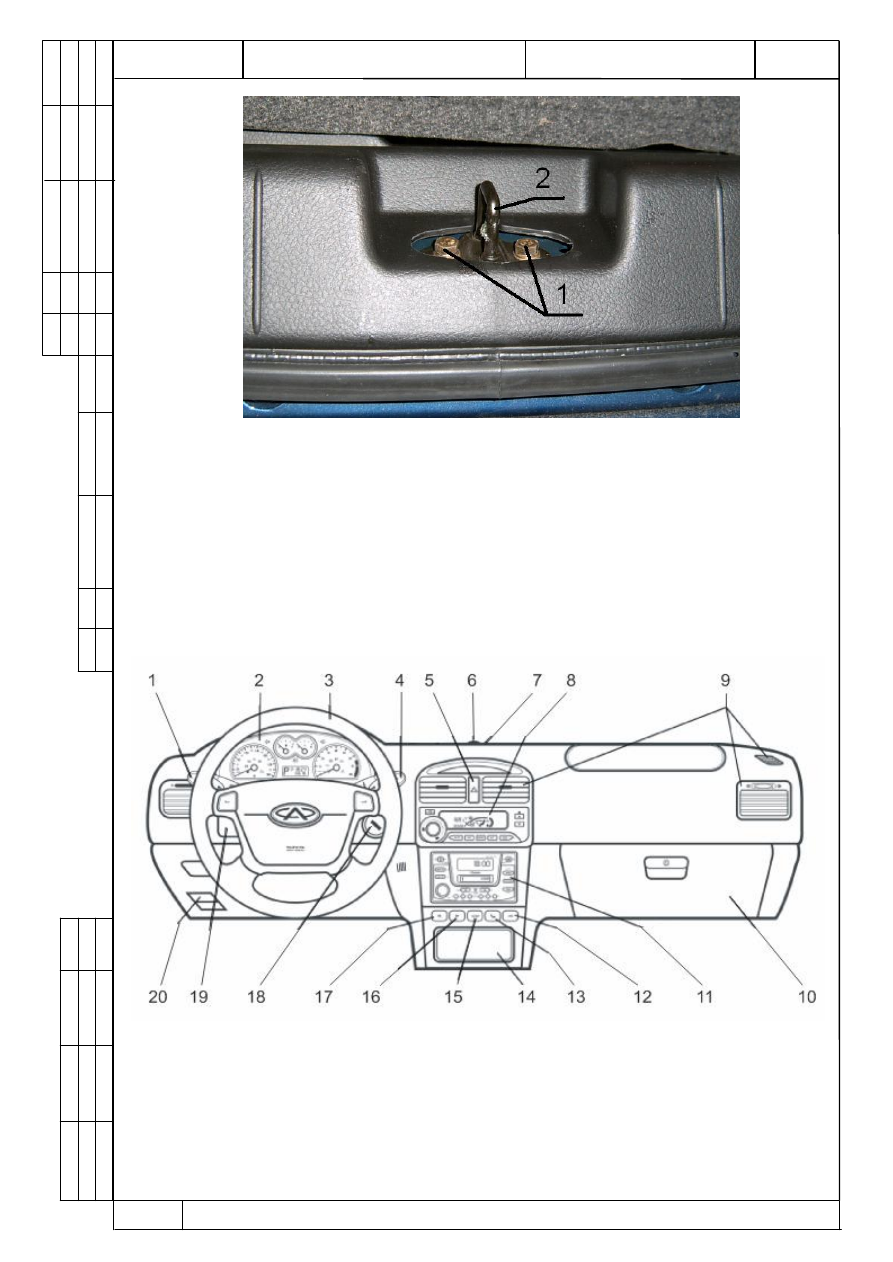

Рис. 6. Регулировочные винты фиксатора замка багажника.

Регулировку работы замка багажника производить перемещением фикса-

тора (болты крепления фиксатора см. рис. 6. поз.1).
Смазать петли дверей, шарниры наружных ручек, трущиеся части фиксато-
ров замков дверей, замочные скважины дверей, ограничители открывания
дверей, трос привода замка капота, салазки передних сидений – техниче-
ским вазелином.



8.  ПРОВЕРКА РАБОТОСПОСОБНОСТИ СИСТЕМ КОНТРОЛЯ,

ОСВЕЩЕНИЯ И СИГНАЛИЗАЦИИ.























Рис. 10.  Панель приборов.

1 – выключатель фар; 2 - комбинация приборов; 3 – рулевое колесо; 4 – вы-
ключатель стеклоочистителя; 5 – выключатель освещения; 6 – датчик осве-
щения;  7  –  сигнальная  лампа  противоугонной  системы;  8  –  переключатель
кондиционирования  воздуха;  9  –  решетка  системы  вентиляции;  10  –  веще-
вой ящик; 11 – аудиосистема; 12 – переключатель очистки воздуха;
