ГОСТ 3.1105  форма 2







Амортизационные стойки DB14B3

4



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.052













Н. контр.



Лагода





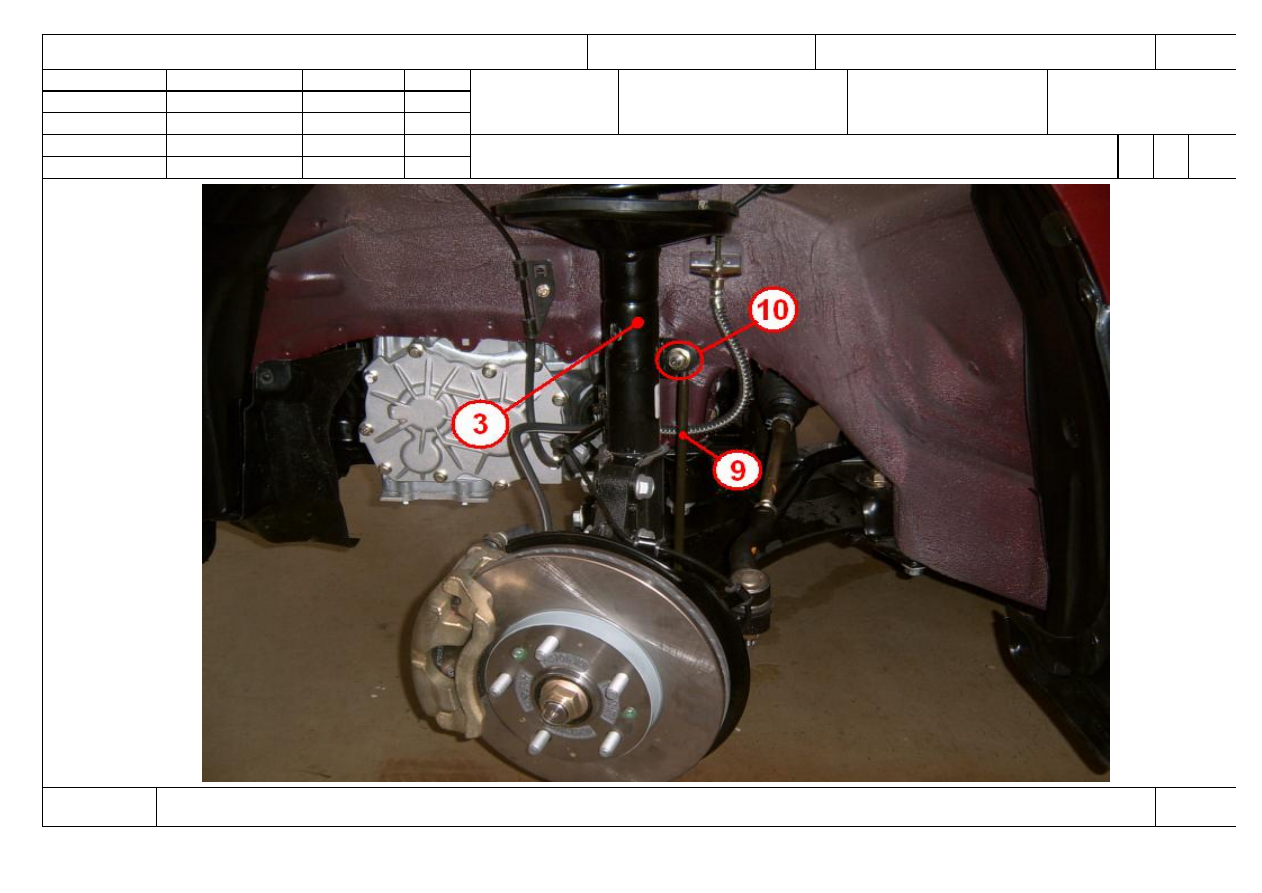

Снятие-установка передней амортизационной стойки

О1



020-

025



   Оп.020-025































































КЭ

ТП 75.052

23




ГОСТ 3.1118 форма 1б





Амортизационные стойки DB14B3

1























































Разборка передней амортизационной стойки

25480917.

75.052

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            030   Слесарно-сборочная                                            3

03                                    (

См. КЭ лист 29,30).

04

Выполнить операцию   (005, 010, 020).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Гайка                                                                                Q33014                                                                            шт.           2

11 2.

Верхняя опора                                                                 Т11-2901110                                                                   шт.           2

12 3.

Опорная шайба                                                               Т11-2901041                                                                    шт.           2

13 4.

Чашка опоры                                                                   Т11-2901070                                                                    шт.           2

14 5.

Чехол грязезащитный                                                     Т11-2901021                                                                   шт.            2

15 6.

Демпфер                                                                          Т11-2901027                                                                    шт.           2

16 7.

Пружина                                                                           Т11-2902011                                                                    шт.           2

17 8.

Кольцо пружины                                                              Т11-2901035                                                                    шт.           2

18 9.

Стойка амортизационная левая                                    Т11-2905010                                                                    шт.            1

19

правая                                   T11-2905020                                                                    шт.            1

20

М 21 1. Низкотемпературное  (2-7%)  моющее                            ТУ У 21249531-003-96                                     кг                     0,05

22

средство  НМС-95      (г. Харьков)

23 2.

Ткани х/б  и смешанные бытовые                                      Арт. 7С 32-Б2                                                 м.п.                   0,06

24

МК/КТТП

ТП. 75.052

24



ГОСТ 3.1118 форма 1б





Амортизационные стойки DB14B3

2























































Разборка передней амортизационной стойки

25480917.

75.052

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

М 02 3. Кисть КФ-25                                                                         ГОСТ 10597-87                                               шт.                   0,001



03 4.

Биологические перчатки                                                                                                                              кг                     0,001

04

05



Внимание:



Промывку деталей производить в специально отведенном месте, оборудованном вытяжной вентиляцией,



06

емкостью для промывки и защитными средствами пожаротушения.

07

08  1.

Установить снятую амортизационную стойку (поз.9) на устройство для сжатия пружины КМ-329-А (Вид А).

09

10 2.

Закрепить амортизационную стойку на устройстве КМ-329-А. Удостовериться, что захваты посажены на пружину амортизационной

11

стойки (поз.9) правильно.

12

13 3.

Сжать переднюю пружину (поз.7) при помощи устройства КМ-329-А так, что бы она не оказывала давления на верхнюю чашку

14

опоры (поз.4).

15



16 4.

Удерживая шток амортизационной стойки (поз.9) от проворачивания за лыски, открутить гайку (поз.1).

17



18



5.

Снять последовательно с амортизационной стойки (поз.9) верхнюю опору (поз.2), опорную шайбу (поз.3), чашку опоры (поз.4),

19

чехол грязезащитный (поз.5), демпфер (поз.6), пружину переднюю (поз.7), кольцо пружины (поз.8).

20

21  6.

Снять разобранную амортизационную стойку (поз.9) с устройства КМ-329-А.

22

23 7. Снятые детали вымыть в водном низкотемпературном  (2- 7%)  моющем  растворе  НМС -  95, просушить.

24

МК/КТТП

ТП. 75.052

25



ГОСТ 3.1118 форма 1б





Амортизационные стойки DB14B3

3























































Разборка передней амортизационной стойки

25480917.

75.052

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 8. Выполнить переходы (1,2,3,4,5,6,7) для амортизационной стойки (поз.9) противоположной стороны.

03

04



9.

Проверить амортизационную стойку (поз.9) на отсутствие подтекания рабочей жидкости, запотевания рабочего резервуара амор-

05

тизатора, продольного и поперечного люфтов штока амортизатора, рывков и провалов в работе амортизатора при продольном

06

перемещении штока (Вид Б), стуков и заедания штока внутри резервуара.

07

08 10.

Снятая с автомобиля амортизационная стойка при вытягивании штока должна оказывать сопротивление больше, чем при сжатии

09

Свободное, без сопротивления, перемещение штока указывает на неисправность амортизационной стойки.

10

11 11.

Проверить снятые с амортизационной стойки детали. Обратить внимание на состояние верхней опоры с подшипником в сборе.

12

Подшипник должен быть плотно обжат в корпусе, и не иметь осевого люфта.

13

14 12.

Произвести контроль визуальным осмотром общего состояния деталей.

15

Изношенные или поврежденные детали заменить на новые.

16

Т 17 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

18 2.

Емкость для промывки деталей.  Емкость для отходов 9615-237. Фартук,  прорезиненный  ГОСТ 12.4.029-79.

19 3.

Приспособление для сжатия пружины КМ-329-А.

20 4.

Очки защитные 02-76 ГОСТ 12.4.013-85.

21 5.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

22 6.

Ветошь.

23

24

МК/КТТП

ТП. 75.052
