ГОСТ 3.1105  форма 2





Передняя подвеска DС14BХ – 2901002

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.051













Н. контр.



Лагода





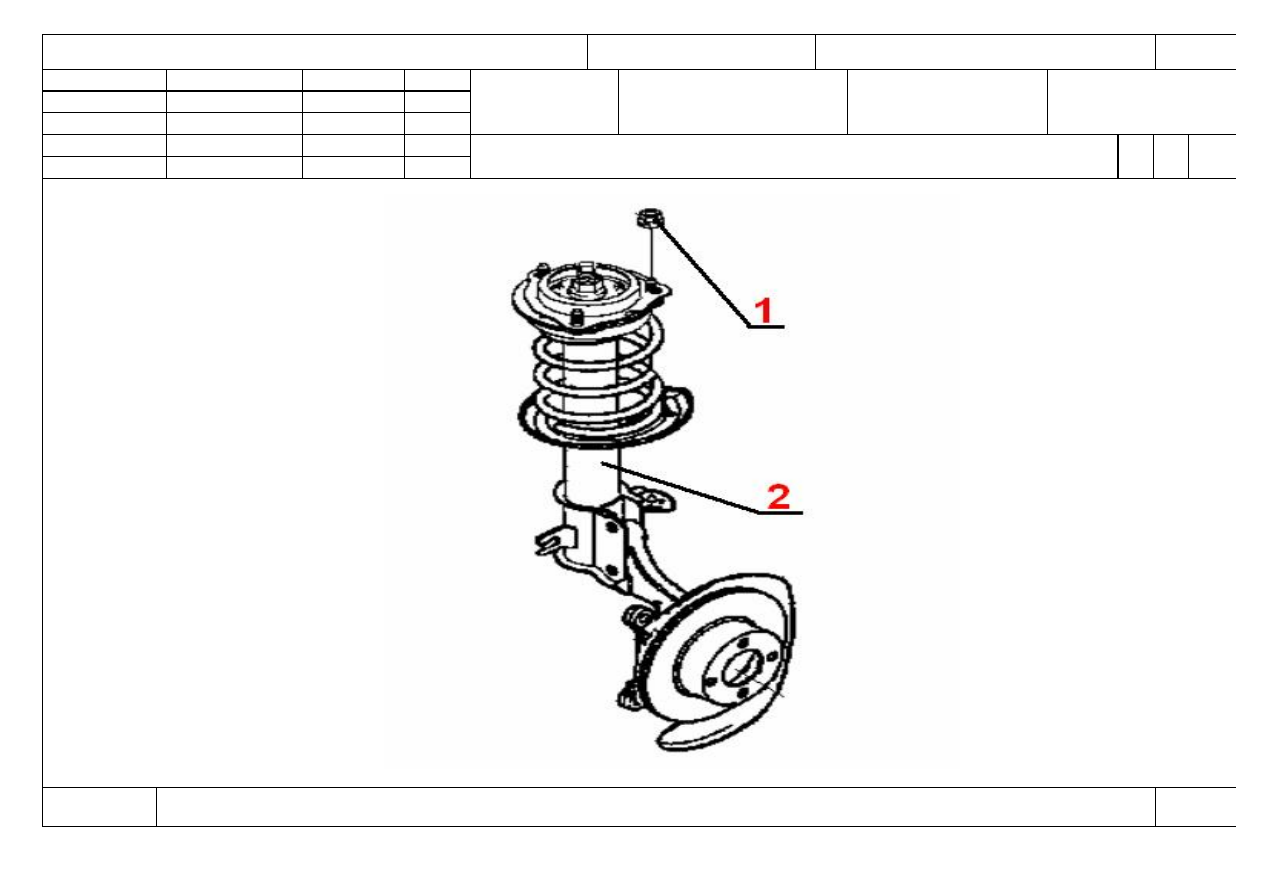

Снятие-установка амортизационной стойки

О1



090-

095



   Оп.090-095



















































































КЭ

ТП 75.051

65




ГОСТ 3.1118 форма 1б







Передняя подвеска DС14BХ – 2901002

1























































Прокачка тормозной системы

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02

     100

Слесарно-сборочная                                      3

03

             (

см. КЭ лист 68)

04

Выполнить операцию  (005).

05

Б 06                         Подъемник                                                    Q=3т.

07

Слесарно-сборочный верстак                     7051-146



08

Тележка                                                         7043-334

  09

Установка для наполнения системы тормозов с емкостью для сбора жидкости.

10                           ( См. инструкцию  ТИ 75 –001  «Технологическая инструкция по обслуживанию системы тормозов».)

11

М 12  1. Вата х/б одежная            ГОСТ5679-91                                                                                                кг                                    0,08

13  2.

Тормозная жидкость «Нева-Супер» (ДОТ-4)  ТУ У 6-05761264.046-96                                            л                                     0,58

14                                                                                                                                                                                             (

полная замена)

О 15 1. Заполнить тормозной бачок тормозной жидкостью.

16

17 2.

Произвести удаление воздуха с тормозной системы (Прокачать тормоза согласно инструкции ТИ 75-001 для данной

18

тормозной системы), обеспечив при этом:

 19 2.1

Порядок прокачки:

 20  -

левое заднее колесо;

21  -

левое переднее колесо;

22  -

правое заднее колесо:

23  -

правое переднее колесо.

24 2.2.

При прокачке поддерживать уровень жидкости в тормозном бачке больше половины бачка.

МК/КТТП

ТП. 75.051

66




ГОСТ 3.1118 форма 1б







Передняя подвеска DС14BХ – 2901002

2























































Прокачка тормозной системы

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ

КР  КОИД  ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О  02 3. Проверить операцию прокачки тормозов нажатием на тормозную педаль. Если педаль «мягкая» произвести прокачку системы

03

повторно до получения «жесткой» педали. Проверить момент затяжки клапанов выпуска воздуха Мкр=6...7,3 Нм.

04

 05 4.

Протереть ветошью следы тормозной жидкости, оставшейся на трубках и на узлах автомобиля.

06

07

Т 08 1. ДК 1-10 Нм.

  09 2.

Насадка накидная с разрезом  S 8.

10 3.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

11 4.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

12 5.

Очки защитные ЗПЗ 12.4.003 -80.

13 6.

Урна 9615-237.

14 7.

Ветошь.

15

16

17

18

 19

 20

21

22

23

24

МК/КТТП

ТП. 75.051

67


































ГОСТ 3.1105  форма 2





Передняя подвеска DС14BХ – 2901002

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.051













Н. контр.



Лагода





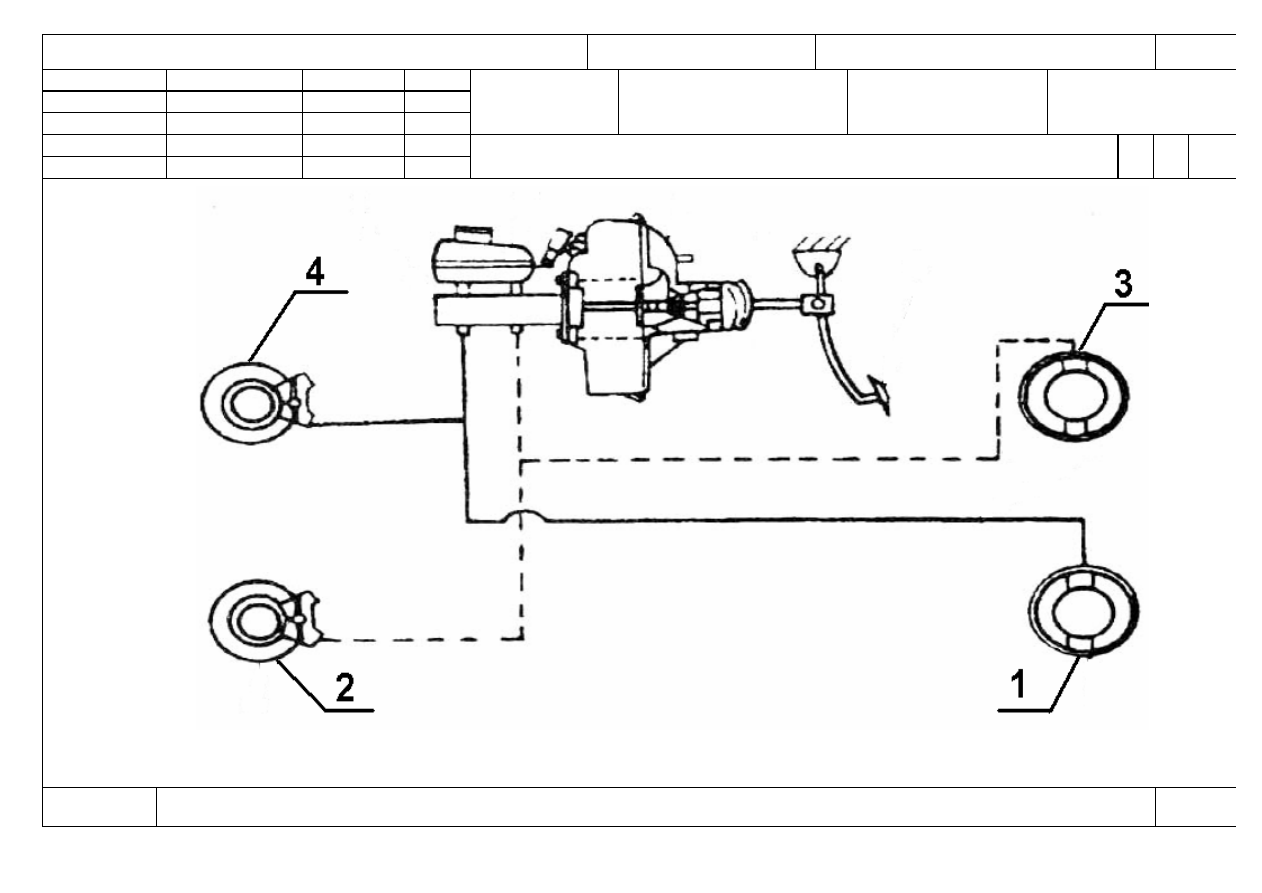

Прокачка тормозной системы

О1



100




 Оп. 100












































КЭ

ТП 75.051

68
