Автомобили Chery: руководства по ТО - часть 358

ГОСТ 3.1105 форма 2

Передняя подвеска DС14BХ – 2901002

Разраб.

Лебедев

ЗАО «ЗАЗ»

Проверил

Шишкин

25480917.

75.051

Н. контр.

Лагода

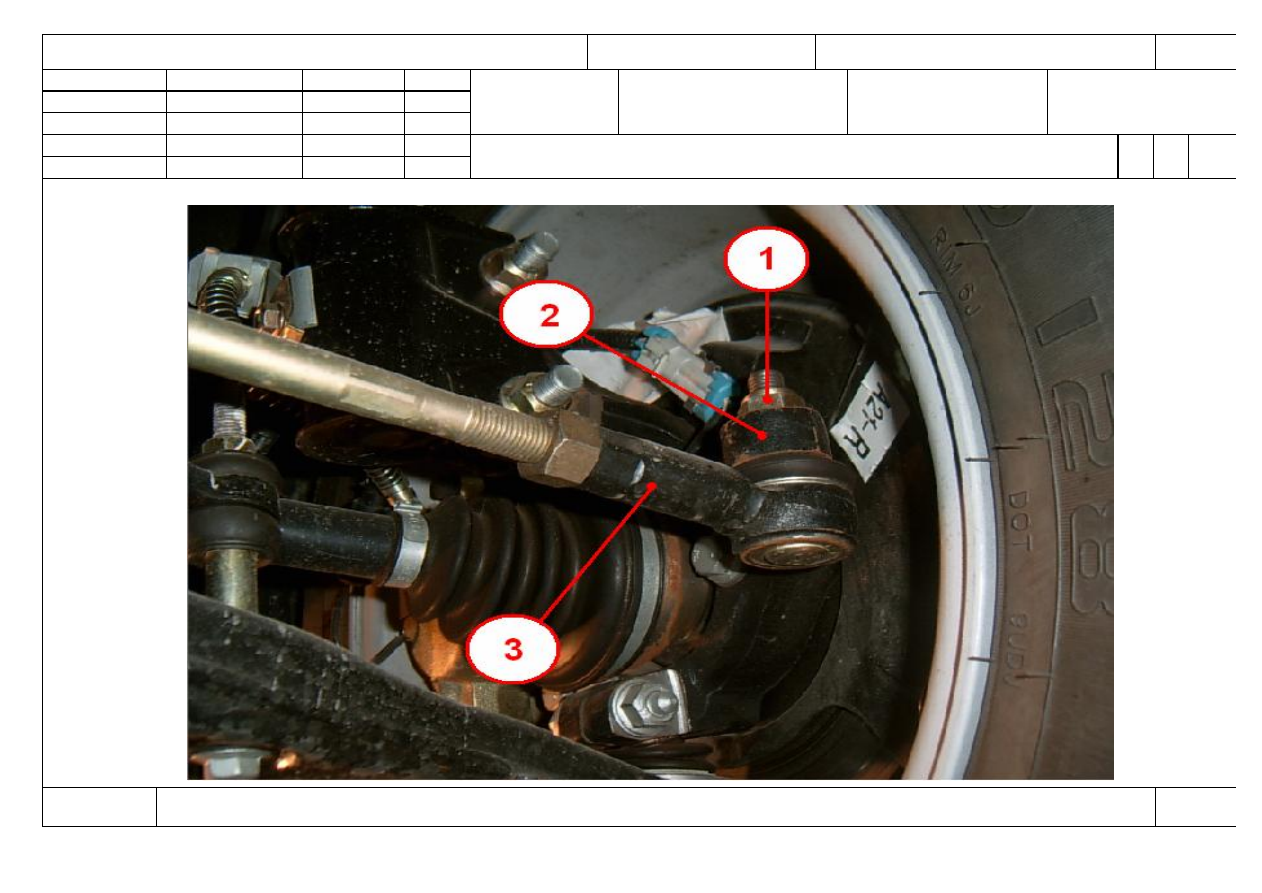

Отсоединение-подсоединение наконечников рулевых тяг

О1

030-

035

Оп.030-035

КЭ

ТП 75.051

ГОСТ 3.1118 форма 1б

Передняя подвеска DС14BХ – 2901002

Снятие нижних рычагов в сборе

25480917.

75.051

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 040 Слесарно-сборочная 3

03 (

См. КЭ лист 35-38).

Выполнить операцию (005, 010).

Б 06 Подъемник Q=3т

Слесарно-сборочный верстак 7051-146

Тележка 7043-334

К 10 1. Стабилизатор поперечной устойчивости А21-2906011 шт. 1

11 2.

Гайка М10х1,25 Q330C10 шт. 2

12 3.

Втулка металлическая А21-2906027 шт. 2

13 4.

Рычаг нижний в сборе левый А21-2909010 шт. 1

правый А21-2909020 шт. 1

15 5.

Болт Q18410135 шт. 2

16 6.

Болт болт шт. 2

17 7.

Гайка гайка шт. 2

18 8.

Кулак поворотный левый А21- 3001011 шт. 1

правый А21- 3001012 шт. 1

20 9.

Болт Q184B14100 шт. 2

21 10.

Подрамник А21-2810010 шт. 1

22 11.

Болт Q184B14120 шт. 2

МК/КТТП

ТП. 75.051

ГОСТ 3.1118 форма 1б

Передняя подвеска DС14BХ – 2901002

Снятие нижних рычагов в сборе

25480917.

75.051

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 1. Подвести под подрамник передней подвески (поз.10) специальную технологическую опору (домкрат для трансмиссий и коробок

передач типа КЕ-32 0,3тн.) и немного опустить автомобиль, сняв нагрузку с болтов (поз.11) крепления передних рычагов.

05 2.

Удерживая гайку (поз.2) открутить болт (поз.5) и извлечь втулку (поз.3).

07 3.

Отсоединить нижний рычаг в сборе (поз.4) от стабилизатора поперечной устойчивости (поз.1).

09 4.

Удерживая болт (поз.6) открутить гайку (поз.7) и отсоединить нижний рычаг в сборе (поз.4) от поворотного кулака (поз.8).

Открутить болт (поз.9), болт (поз.11) и отсоединить нижний рычаг в сборе (поз.4) от подрамника передней подвески (поз.10).

13 6.

Выполнить переходы (2,3,4,5) для противоположной стороны.

15 7.

Произвести контроль визуальным осмотром общего состояния деталей.

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.

Т 18 1. Удлинитель L=123 мм 917-5 HAZET .

19 2.

Гайковерт 1/2" LTV38 R50-13.

20 3.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

21 4.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

22 5.

Очки защитные 02-76 ГОСТ 12.4.013-85.

23 6.

Ветошь.

24 7.

Домкрат для трансмиссий и коробок передач типа КЕ-32 0,3тн.

МК/КТТП

ТП. 75.051

ГОСТ 3.1118 форма 1б

Передняя подвеска DС14BХ – 2901002

Установка нижних рычагов в сборе

25480917.

75.051

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 045 Слесарно-сборочная 3

03 (

См. КЭ лист 35-38).

Выполнить операцию (005, 040).

Б 06 Подъемник Q=3т

Слесарно-сборочный верстак 7051-146

Тележка 7043-334

К 10 1. Стабилизатор поперечной устойчивости А21-2906011 шт. 1

11 2.

Гайка М10х1,25 Q330C10 шт. 2

12 3.

Втулка металлическая А21-2906027 шт. 2

13 4.

Рычаг нижний в сборе левый А21-2909010 шт. 1

правый А21-2909020 шт. 1

15 5.

Болт Q18410135 шт. 2

16 6.

Болт болт шт. 2

17 7.

Гайка гайка шт. 2

18 8.

Кулак поворотный левый А21- 3001011 шт. 1

правый А21- 3001012 шт. 1

20 9.

Болт Q184B14100 шт. 2

21 10.

Подрамник А21-2810010 шт. 1

22 11.

Болт Q184B14120 шт. 2

МК/КТТП

ТП. 75.051
