Автомобили Chery: руководства по ТО - часть 345

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

23



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.050

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А15)



  Для проверки необходимо нажать на кнопку выключателя электрообогре-

вателя стекла задка и визуально убедиться в исправности светового индика-

тора,  поднести  руку  к  стеклу  и  убедиться  в  теплоотдаче  нагревательных

элементов.



6.5  Проверить  и  при  необходимости  отрегулировать  работу  вспомога-

тельного оборудования салона.


6.5.1  Проверить возможность регулировки зеркала заднего вида.


Зеркало должно перемещаться как в вертикальной так и в горизонтальной

плоскости.





















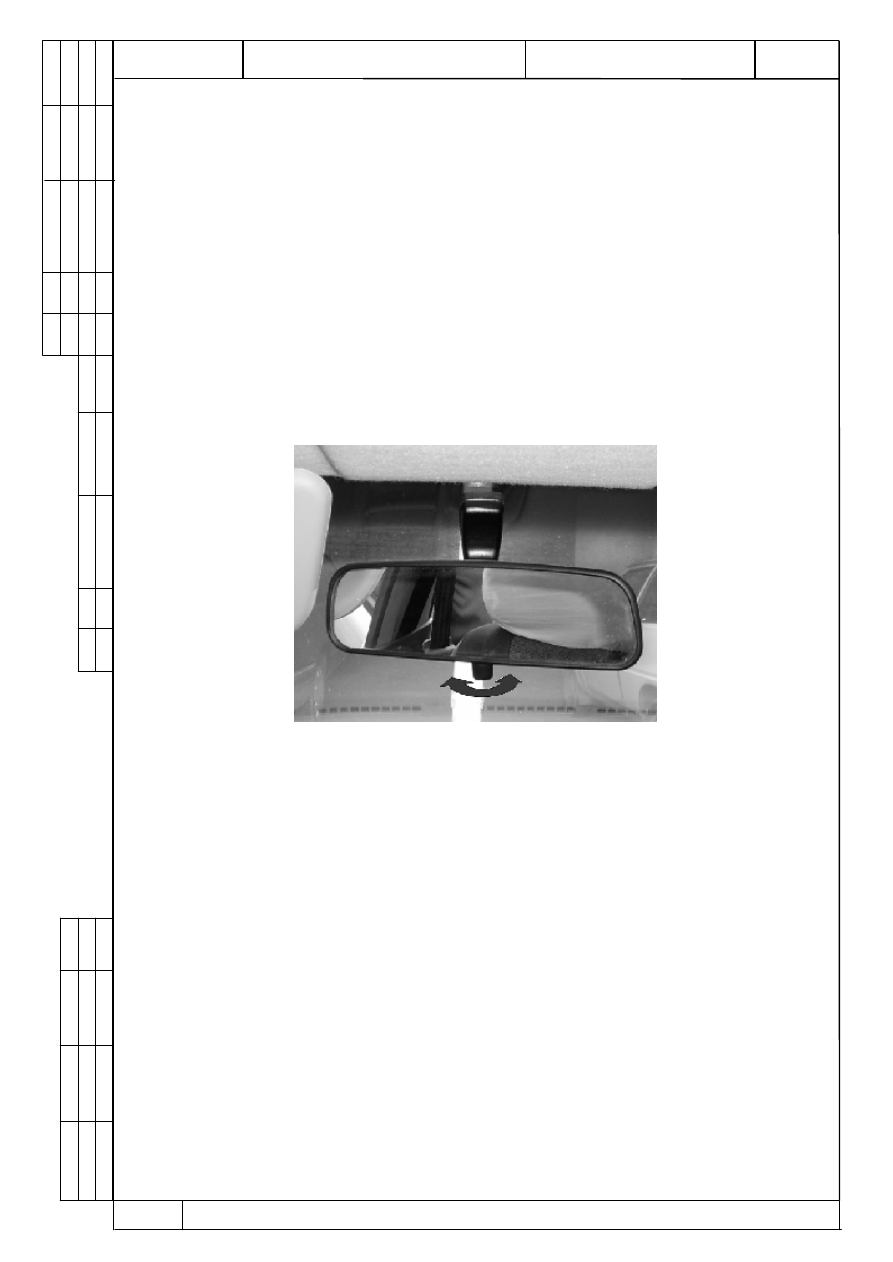

Рис. 18. Внутреннее зеркало заднего вида.





6.5.2 Проверить исправность плафона освещения салона.



6.5.3 Проверить исправность противосолнечных козырьков.




Противосолнечные  козырьки  должны  легко  опускаться  и  подни-

маться, козырек водителя должен отводиться в сторону. В поднятом поло-
жении  противосолнечные  козырьки  не  должны  самопроизвольно  опус-
каться.  Проверить  наличие  зеркала  на  задней  стороне  противосолнечного
козырька пассажира.






ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

24



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.050

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А15)




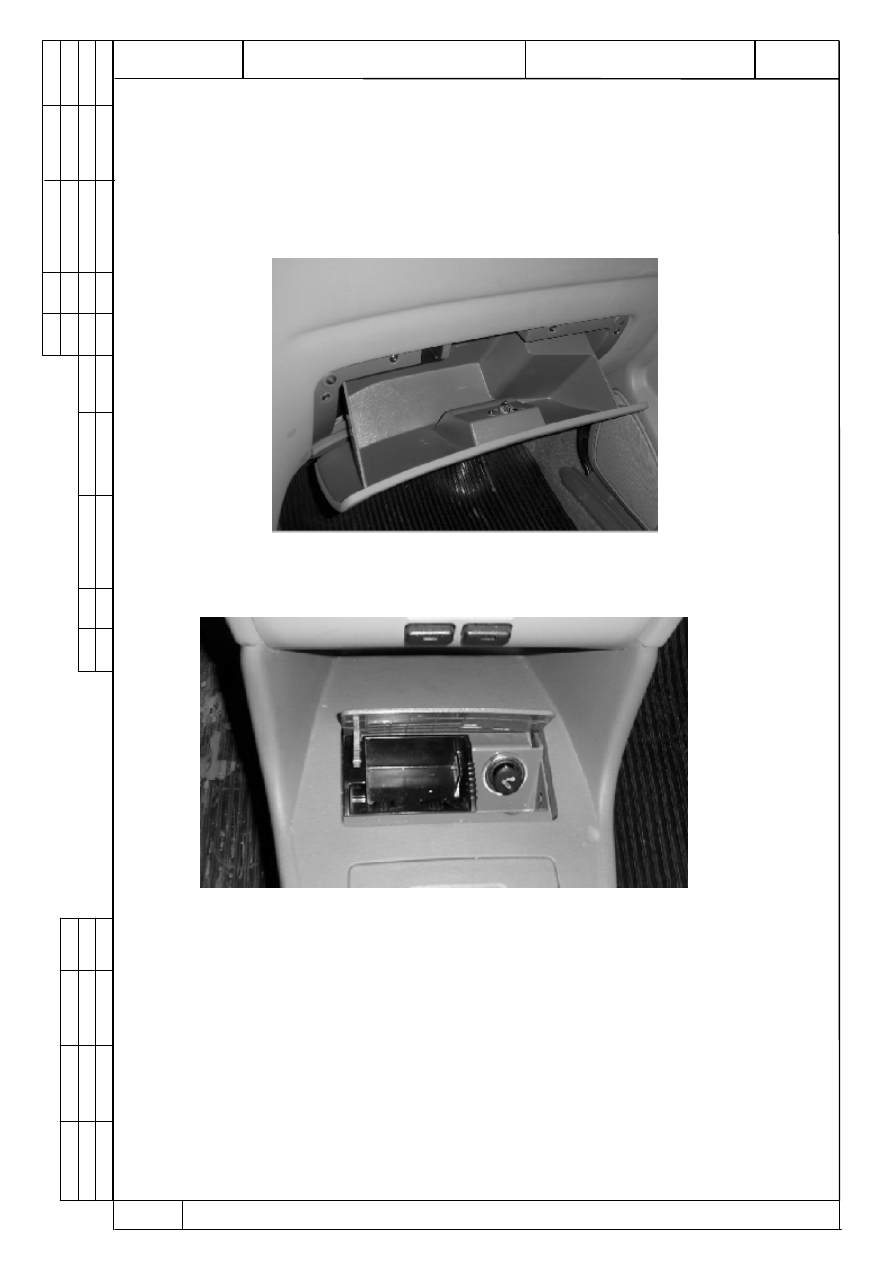

6.5.4 Проверить исправность замка и подсветки вещевого ящика.


Открыть  крышку    вещевого  ящика,    для  чего  потянуть  на  себя  ручку    и

откинуть    крышку  вниз,  включить  зажигание    и  при  открытой  крышке
внутренняя  часть  вещевого  ящика  должна  освещаться  лампой  освещения
вещевого ящика.














6.5.5 Проверить исправность прикуривателя.














6.6 Проверить и при необходимости отрегулировать работу наружных

зеркал.





Наружные зеркала имеют ручную регулировку из салона.





ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

25



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.050

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А15)

















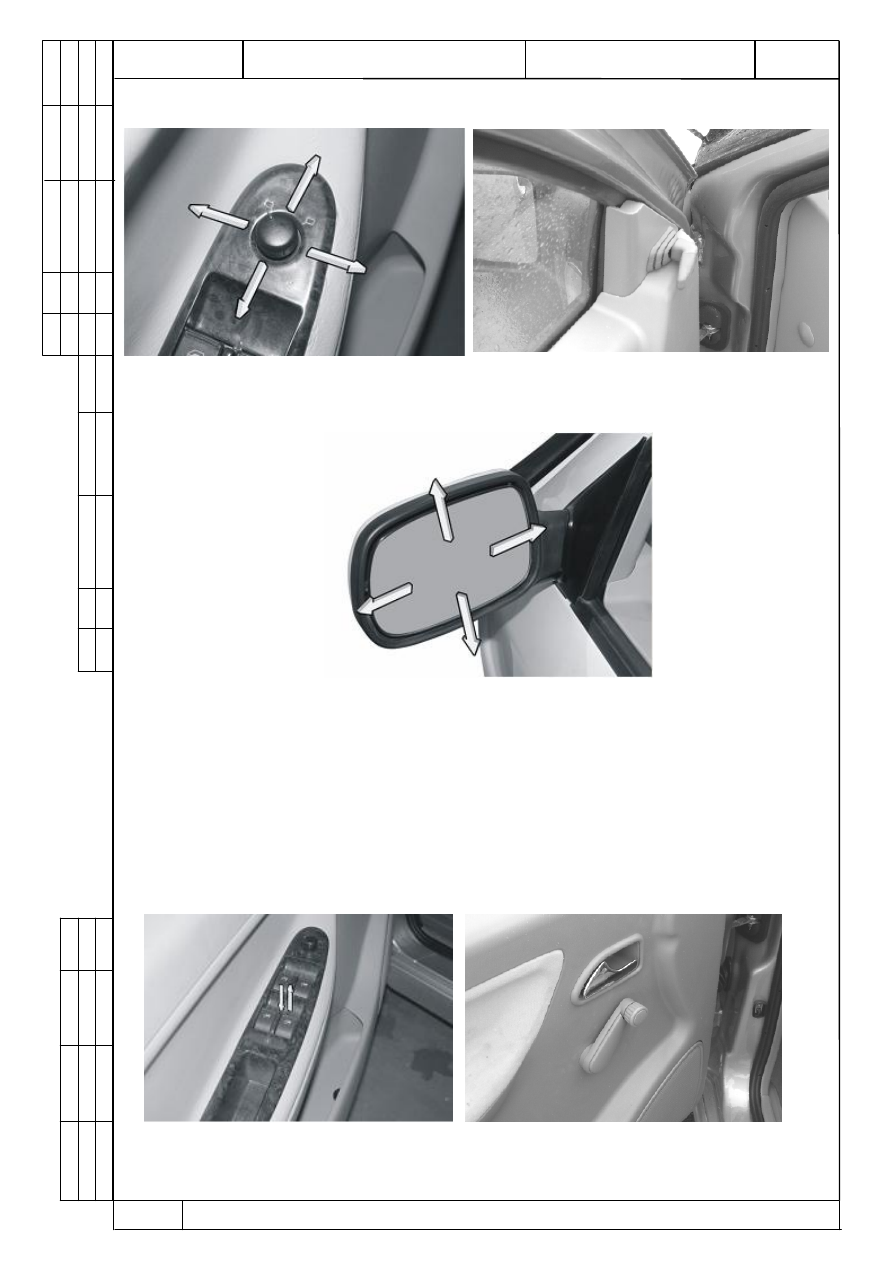

Рис. 19. Рычаги регулировки наружных зеркал

(в зависимости от комплектации).













Рис.20 Изменение положения зеркала при перемещении рычага (рис.19.)


6.7 Проверить работу стеклоподъёмников дверей.

При  проверке  работоспособности  стеклоподъёмника  передней  двери

стекло должно прекратить движение вверх или вниз сразу после прекраще-
ния воздействия на клавишу привода стеклоподъёмника, перекос стекла по
проему или самопроизвольное опускание стекла не допускается.
  При выявлении отклонений отрегулировать.















Рис. 21 Механизмы управления стеклоподъемниками автомобиля

(в зависимости от комплектации).

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

26



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.050

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А15)













Рис. 22 Кнопка блокировки кнопок управления стеклоподъемниками

пассажиров.


6.8  Проверить работу замков и катушек ремней безопасности.


При правильном замыкании язычка в замке должен быть слышен харак-

терный  щелчок.  Вытянутая  из  катушки  лента  под  действием  возвратной
пружины  должна  втянуться  на  место.  Возврат  ленты  в  катушку  не  обяза-
тельно  должен  быть  полным;  для  полного  втягивания  ленту  необходимо
слегка оттянуть и плавно отпустить.







  6.9  Проверить  работу  механизма  перемещения  передних  сидений  в  про-

дольном направлении.



Передвижение  сидения  на  салазках    должно  быть  легким  и  плавным,

без заедания. При заблокированном механизме перемещение сидения  не до-
пускается. Блокировка должна осуществляться в любом (между двумя край-
ними) фиксированном положении сидения.




















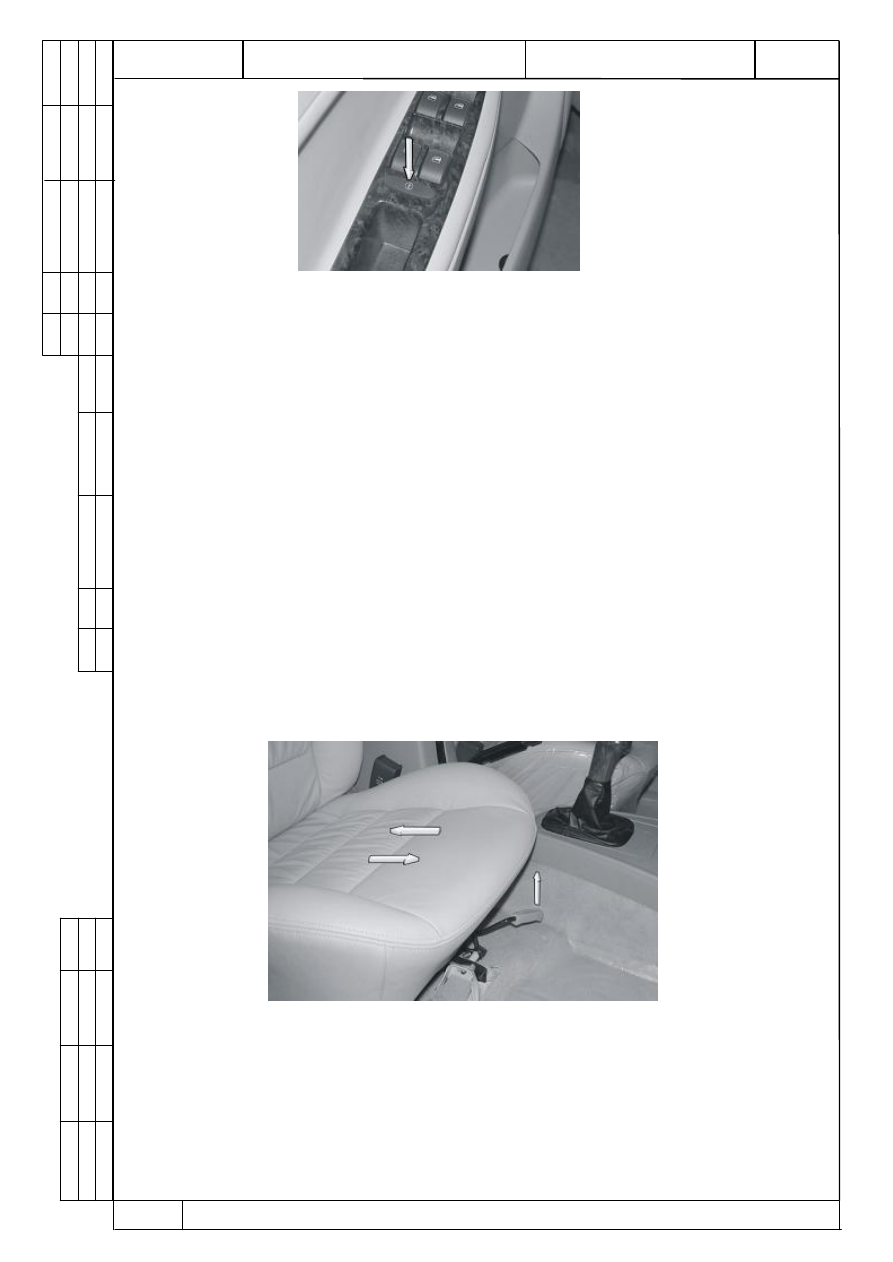

Рис.23 Рычаг механизма перемещения сидения.
