ГОСТ 3.1105 форма 2

Передняя подвеска DB14B3 – 2901002

Разраб.

Лебедев

ЗАО «ЗАЗ»

Проверил

Шишкин

25480917.

75.049

Н. контр.

Лагода

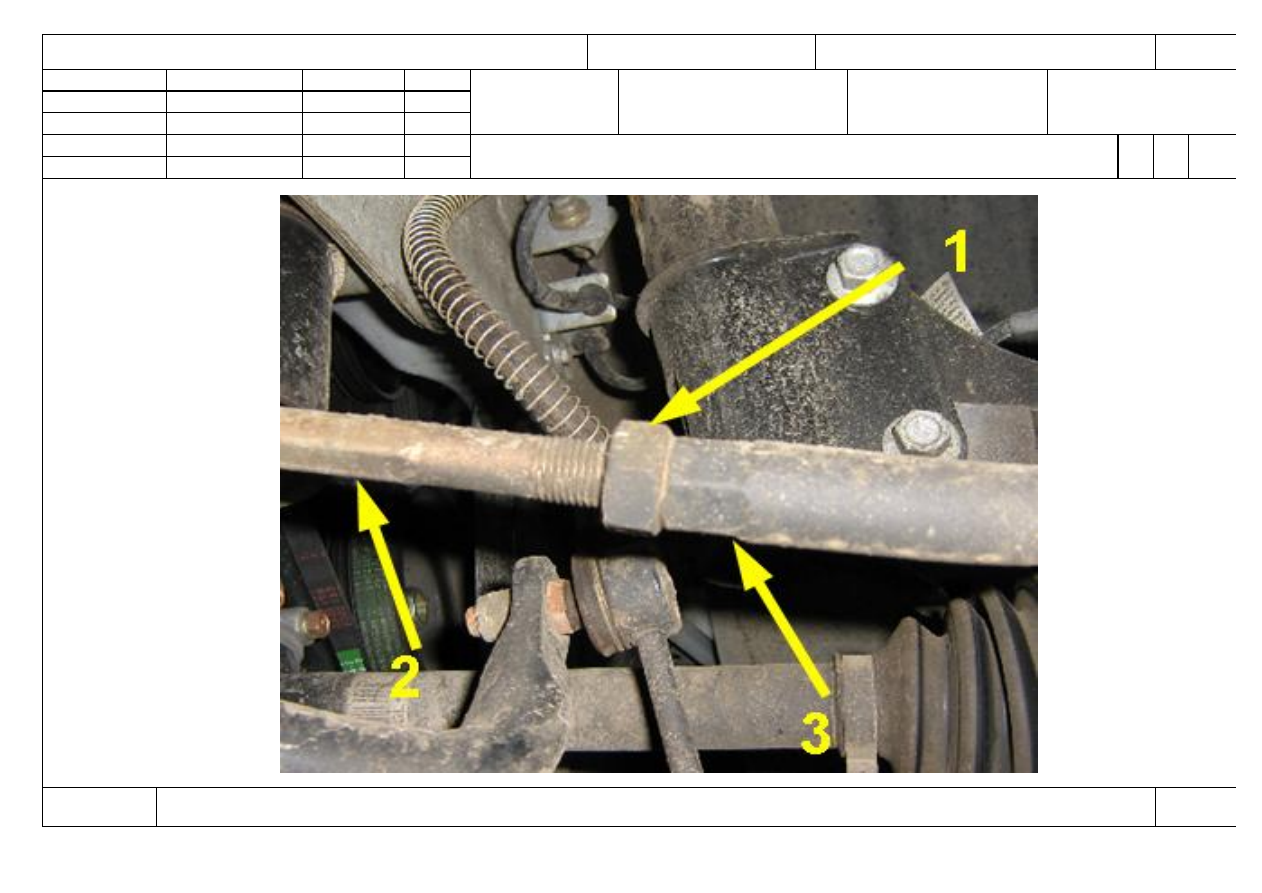

Регулировка углов установки колес

О1

130

Оп. 130

КЭ

ТП 75.049

ГОСТ 3.1118 форма 1б

Передняя подвеска DB14B3 – 2901002

Контроль

25480917.

75.049

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02

140

Контроль 3

Выполнить операции (015,025,035,045,055,065,075,085,095,105,115,120,130).

Б 05 Подъемник Q=3т

Тележка 7043-334

Слесарно-сборочный верстак 7051-146

О 09 1. Контролировать – визуально:

10 -

наличие товарного знака или ярлык завода-изготовителя на вновь установленных деталях и узлах;

11 -

комплектацию и качество сборки (наличие крепежных и стопорящих элементов на узлах и деталях);

12 -

отсутствие механических повреждений деталей и узлов.

Р 14 100%

О 16 2. Проконтролировать эффективность работы тормозной системы автомобиля.

Р 18 100 %

О 20 3. Контролировать моменты затяжки резьбовых соединений по операциям:

21 -

винта крепления левого грязезащитного кожуха моторного отсека автомобиля Мкр=6…8 Нм;

22 -

болта (поз.8) крепления левого грязезащитного кожуха моторного отсека автомобиля Мкр=8…11 Нм;

23 -

болтов (поз.9) крепления левого грязезащитного кожуха моторного отсека автомобиля Мкр=8…11 Нм;

24 -

болтов (поз.10) крепления левого грязезащитного кожуха моторного отсека автомобиля Мкр=13…16 Нм;

МК/КТТП

ТП. 75.049

ГОСТ 3.1118 форма 1б

Передняя подвеска DB14B3 – 2901002

Контроль

25480917.

75.049

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 - болтов (поз.12) крепления правого грязезащитного кожуха моторного отсека автомобиля Мкр=8…11 Нм;

03 -

винтов (поз.13) крепления правого грязезащитного кожуха моторного отсека автомобиля Мкр=6…8 Нм;

04 -

колесных гаек Мкр=96…118 Нм;

05 -

ступичных гаек Мкр=250…250 Нм;

06 -

болтов крепления суппорта переднего тормоза к поворотному кулаку Мкр=80…90 Нм;

07 -

болтов крепления скобы суппорта переднего тормоза Мкр=31…38 Нм;

08 -

гайки крепления тормозной трубки к гибкому тормозному шлангу Мкр=14…17 Нм;

09 -

болта крепления датчика скорости (ABS) к поворотному кулаку Мкр=0,28…0,32 Нм;

10 -

гайки крепления наконечника рулевой тяги к поворотному кулаку Мкр=35…45 Нм;

11 -

болтов (поз.5, поз.6) крепления нижнего рычага в сборе к подрамнику Мкр=170…190 Нм;

12 -

корончатой гайки крепления нижнего рычага в сборе к поворотному кулаку Мкр=110…130 Нм;

13 -

болта крепления шаровой опоры к нижнему рычагу Мкр=140…160 Нм;

14 -

гаек крепления шаровой опоры к нижнему рычагу Мкр=140…160 Нм;

15 -

корончатой гайки крепления шаровой опоры к поворотному кулаку Мкр=110…130 Нм;

16 -

гаек крепления тяги стабилизатора к стабилизатору поперечной устойчивости и амортизационной стойке Мкр=40…50 Нм;

17 -

болтов крепления стабилизатора поперечной устойчивости к подрамнику Мкр=22…28 Нм;

18 -

болтов и гаек крепления поворотного кулака к амортизационной стойке Мкр=110...130 Нм;

19 -

болтов крепления грязезащитного кожуха к поворотному кулаку Мкр=9...11 Нм;

20 -

винтов крепления тормозного диска к ступице переднего колеса Мкр=7…9 Нм;

21 -

гаек крепления амортизационной стойки к кузову автомобиля Мкр=45…55 Нм;

22 -

клапанов выпуска воздуха на суппортах задних и передних тормозов Мкр=6…7,3 Нм;

23 -

стопорных гаек наконечников рулевых тяг Мкр=27…33 Нм.

МК/КТТП

ТП. 75.049

ГОСТ 3.1118 форма 1б

Передняя подвеска DB14B3 – 2901002

Контроль

25480917.

75.049

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

Р 02 100 %

О 04 4. Контролировать углы установки колес:

Угол развала передних колес, град. -0,85°±1°.

Схождение передних колес 0

±5`(

минут).

Угол поворота внутреннего колеса 31,2°(±4`), наружного колеса 37°(±4`).

Продольный наклон оси поворота, град. 2°50`±1°.

Р 10 100%

Т 12 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

13 2.

Динамометрический ключ Мкр. 0…120 Н.м (0…12 кгс. м).

14 3.

Динамометрический ключ Мкр. 0…250 Н.м (0…25 кгс. м).

МК/КТТП

ТП. 75.049
