ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

40





























































Установка шаровых опор

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            055   Слесарно-сборочная   (См. КЭ лист 42,43).

03

Выполнить операцию   (005, 010, 050).                 3

04

Б 05                                Подъемник                                                    Q=3т

06

Слесарно-сборочный верстак                 7051-146

07

Тележка                                                     7043-334

08

К 09 1. Кулак поворотный левый                                               T11- 3001011                                                                   шт.            1

10

правый                                             T11- 3001012                                                                   шт.            1

11 2.

Гайка корончатая М14х1,5                                             Т11-2909011                                                                    шт.            2

12 3.

Шплинт                                                                             Q5002525                                                                        шт.            2

13 4.

Болт М12х1,25х20                                                           AQ 184B1220                                                                   шт.            2

14 5.

Рычаг нижний в сборе левый                                         Т11-2909020                                                                    шт.             1

15

правый                                      Т11-2909010                                                                     шт.            1

16 6.

Шпилька                                                                            шпилька                                                                           шт.            4

17 7.

Шаровая опора                                                                Т11-2909060                                                                     шт.            2

18 8.

Гайка М12х1,25                                                                Т11-2909063                                                                     шт.            2

19

О 20



1.

Подсоединить шаровую опору (поз.7) к нижнему рычагу (поз.5).

21

22 2.

Установить по месту крепления шпильки (поз.6).

23

24 3.

Закрепить шаровую опору (поз.7) на нижнем рычаге (поз.5) болтом (поз.4) и гайками (поз.8) с Мкр=150 Нм.

МК/КТТП

ТП. 75.049

40



ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

41





























































Установка шаровых опор

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Подсоединить шаровую опору (поз.7) к поворотному кулаку (поз.1) и закрепить гайкой корончатой (поз.2) с Мкр=120 Нм.

03

04 5.

Зашплинтовать соединение (шаровая опора - поворотный кулак) шплинтом (поз.3), при необходимости довернуть гайку (поз.2)

05

на нужный угол.

06

07 6.

Выполнить переходы (1,2,3,4,5) для противоположной стороны.

08

09 7.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

10

Т 11 1. Плоскогубцы  760N1HAZET.



12 2.

Трещотка 1/2'' 916 SP HAZET.

13 3.

Удлинитель L=123 мм 917-5 HAZET .

14 4.

Гайковерт 1/2"  LTV38 R50-13.

15 5.

Молоток D40.

16 6.

ДК 20-200 Нм.

17 7.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

18 8.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

19 9.

Очки защитные 02-76 ГОСТ 12.4.013-85.

20 10.

Ветошь.

21

22

23

24

МК/КТТП

ТП. 75.049

41

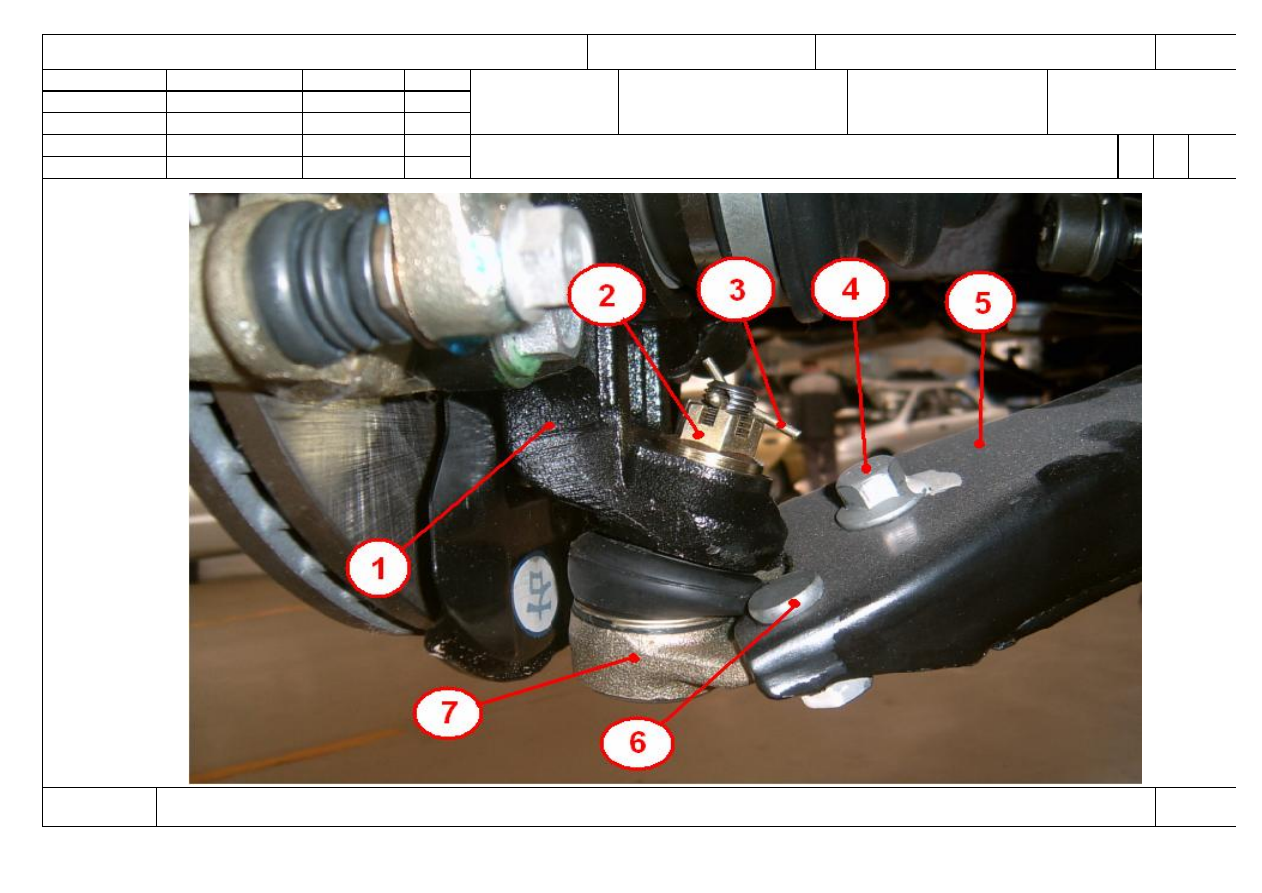

ГОСТ 3.1105  форма 2





Передняя подвеска DB14B3 – 2901002

42



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.049













Н. контр.



Лагода





Снятие-установка шаровых опор

О1



050-

055



   Оп.050-055













































































КЭ

ТП 75.049

42

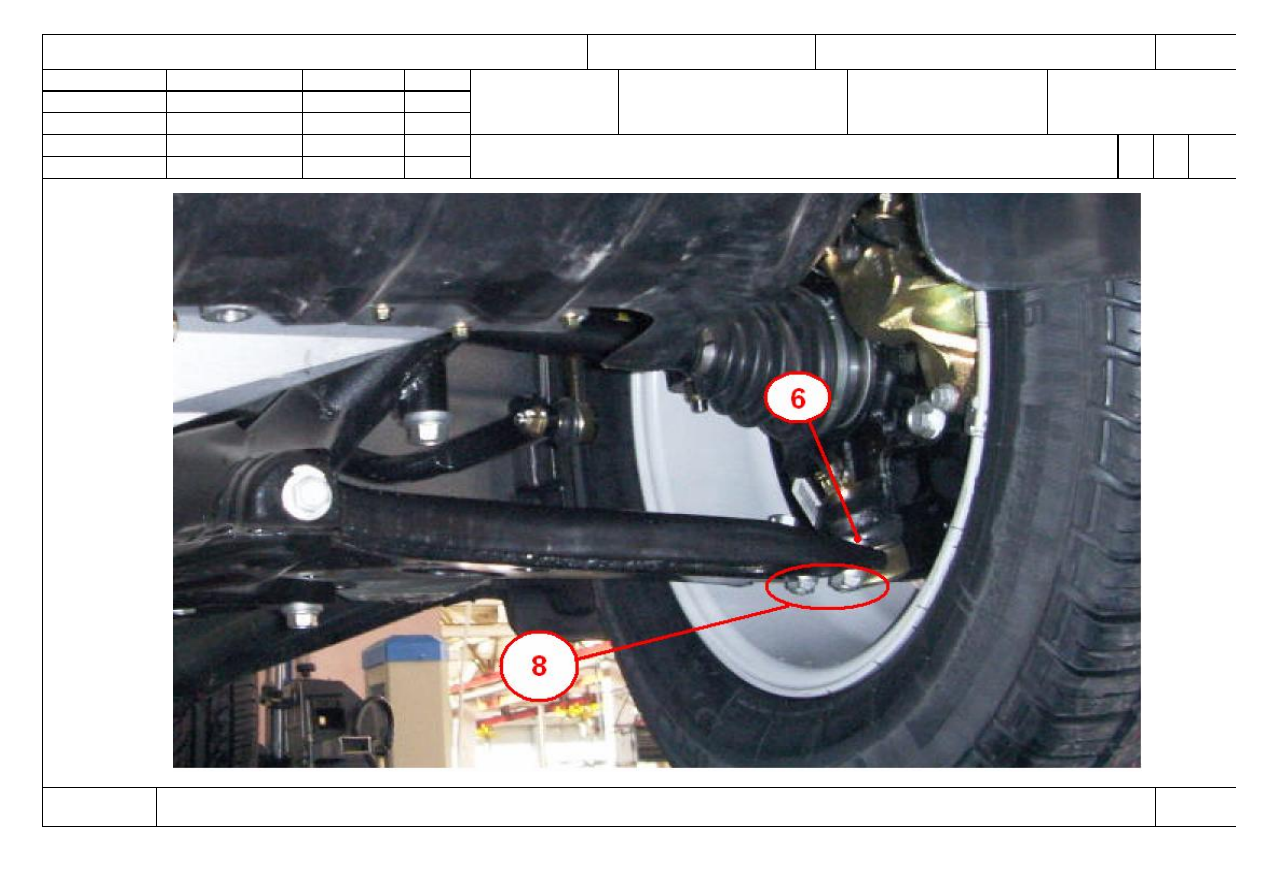

ГОСТ 3.1105  форма 2





Передняя подвеска DB14B3 – 2901002

43



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.049













Н. контр.



Лагода





Снятие-установка шаровых опор

О1



050-

055



   Оп.050-055










































































КЭ

ТП 75.049

43
