ГОСТ 3.1118 форма 1б
Передняя подвеска DB14B3 – 2901002 20

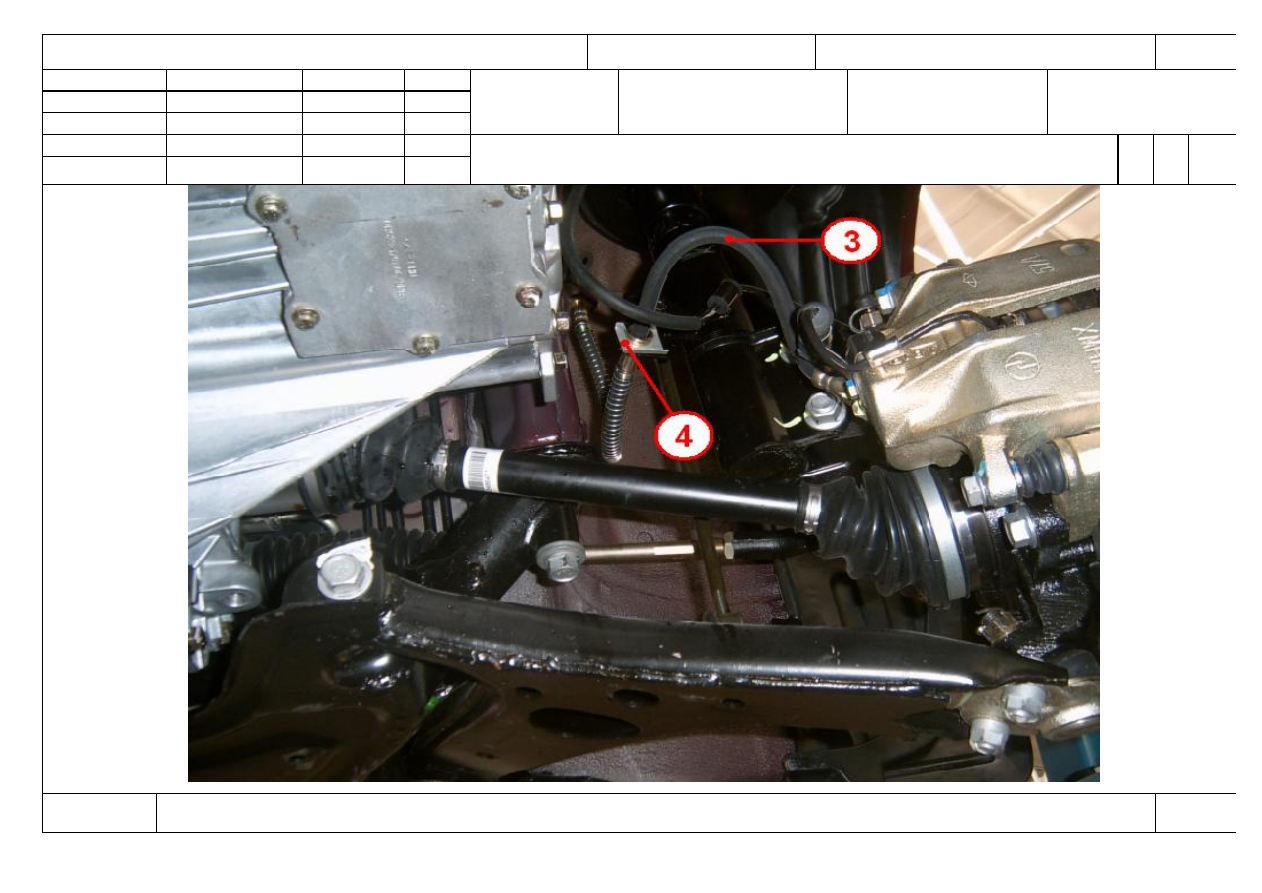

Установка суппорта переднего тормоза и тормозных колодок 25480917. 75.049 А Цех Уч РМ Опер Код, наименование операции Обозначение документа Б Код, наименование оборудования СМ Проф. Р УТ КР КОИД ЕН ОП Кшт Тпз Тшт К/М Наименование детали, сб. единицы или материала Обозначение, код ОПП ЕВ ЕН КИ Н.расх. 01 О 02 1. Установить тормозной суппорт (поз.9) на поворотный кулак (поз.6) и закрепить болтами (поз.5) с Мкр=85 Нм. 03 04 2. Установить тормозные колодки (поз.7) в тормозной суппорт (поз.9) и закрутить болты (поз.10) крепления скобы тормозного 05 суппорта (поз.9) с Мкр=35 Нм. 06 07 3. Подсоединить колодку датчика износа передних тормозных колодок (поз.8) к ответной колодке в жгуте проводов моторного отсека 08 вручную до фиксации, обеспечив надежность соединения. 09 10 4. Снять технологические заглушки с тормозной трубки (поз.1) и гибкого тормозного шланга (поз.3). 11 12 5. Установить по месту гибкий тормозной шланг (поз.3) в кронштейн колесной арки переднего колеса, в кронштейн на 13 амортизационной стойке и закрутить гайку крепления тормозной трубки (поз.1) в резьбовое отверстие гибкого тормозного 14 шланга (поз.3) с Мкр=16 Нм. 15 16 6. Закрепить гибкий тормозной шланг (поз.3) фиксаторами (поз.2, поз.4). 17 18 7. Установить по месту датчик скорости (ABS) (поз.12) на поворотный кулак (поз.6) и закрепить болтом (поз.11) с Мкр=0,3 Нм. 19 20 8. Выполнить переходы (1,2,3,4,5,6,7) для противоположной стороны. 21 22 9. При необходимости удалить следы пролива тормозной жидкости ветошью. 23 24 10. Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции. МК/КТТП ТП. 75.049 20
|
