ГОСТ 3.1105  форма 2





Передняя подвеска

46



Разраб.



Вербовецкий















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.047













Н. контр.



Лагода

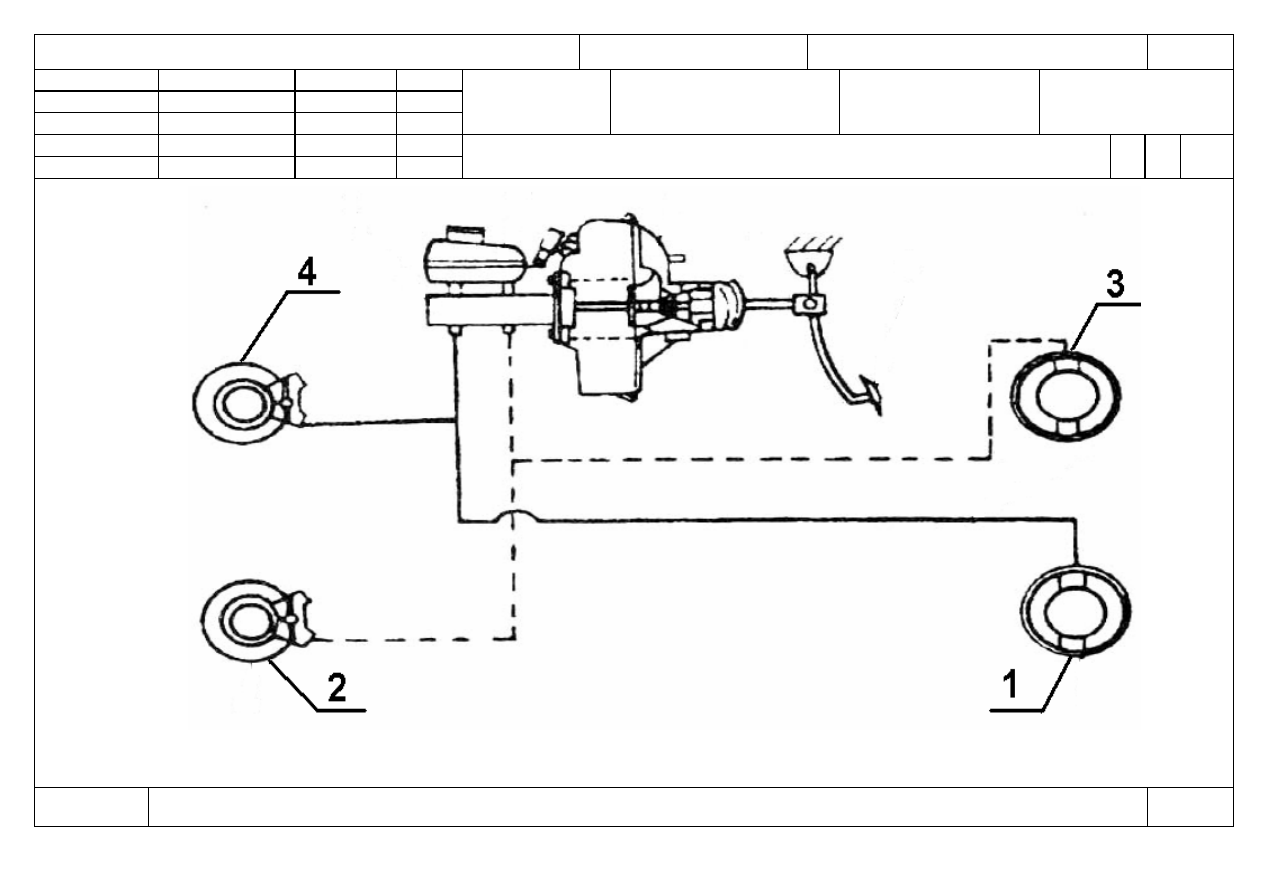

Прокачка тормозной системы

О1



090




 Оп. 090












































КЭ

ТП 75.047

46



ГОСТ 3.1118  форма 1б





Передняя подвеска

47





























































Регулировка углов установки колес

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02

095

Слесарно-сборочная  (КЭ лист 50)                 3

03



Выполнить операцию  005.

04

Б 05                         Установка для регулировки улов колес типа ЕХАСТ-60Е



06

Слесарно-сборочный верстак                7051-146



07

Тележка                                                    7043-334

08

О  09  1. Переместить автомобиль к стенду регулировки улов колес, обеспечив  осадку подвесок.

10  2.

Проконтролировать углы установки колес:

11

Угол развала передних колес, град.   -0°30`±60`.

12

Схождение передних колес 0

0

01`±4`(

минут).

13

Угол поворота внутреннего колеса 33,5°(±4`), наружного колеса 39,9°(±4`).

14

При несоответствии нормативных значений, произвести регулировку схождения;

15  -

проверить давление в шинах, при необходимости довести до нормы (2,0 атм)

16  -

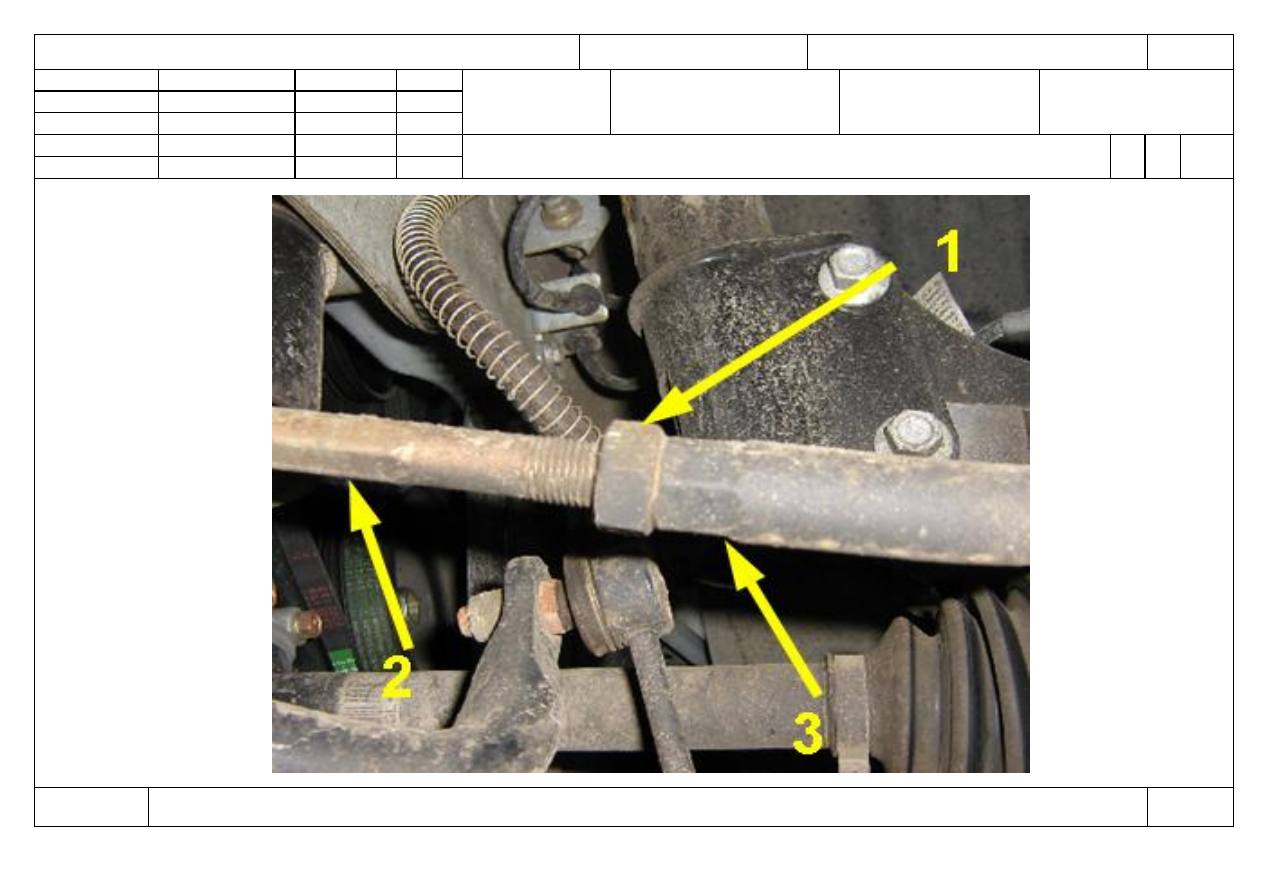

отпустить стопорную гайку поз. 1;

17 -

произвести регулировку вращением рулевой тяги поз. 2;

18  -

затянуть стопорную гайку поз. 1с Мкр=30 Нм, удерживая наконечник рулевой тяги;

 19  -

нанести метки на резьбовые соединения.

 20

21



Внимание!



Контроль производить на оборудовании совместно с рабочим.

Р 22 100%



Т 23 Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

24

МК/КТТП

ТП. 75.047

47






ГОСТ 3.1105  форма 2





Передняя подвеска

48



Разраб.



Вербовецкий















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.047













Н. контр.



Лагода





Регулировка углов установки колес

О1








 Оп. 095












































КЭ

ТП 75.047

48



ГОСТ 3.1118  форма 1б





Передняя подвеска

49





























































Контроль

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                                        100  Контроль                                                      5

03

Выполнение операций производится выборочно и при проведении аудита.

04

Выполнить операцию  005.

 05

Подъемник                                                    Q=3т.

Б 06                         Установка для регулировки улов колес типа ЕХАСТ-60Е

07

Слесарно-сборочный верстак                    7051-146



08

Тележка                                                        7043-334

  09

10

Внимание!

Контроль выполненных операций на оборудовании производить совместно с рабочим.

11

О 12 1. Контролировать - Визуально:

13  -

наличие товарного знака или ярлык завода изготовителя на вновь установленных деталях и узлах;

14  -

комплектацию и качество сборки  (наличие крепежных и стопорящих элементов на узлах и деталях);

15  -

отсутствие механических повреждений деталей и узлов.

16

Р 17     100%.

18

 19 2.

Контролировать углы установки колес:

 20

Угол развала передних колес,        град.   =  -0°30`±60`.                                                    .

21

Схождение передних колес 0

0

01`±4`(

минут).

22

23

24

МК/КТТП

ТП. 75.047

49
