ГОСТ 3.1118  форма 1б





Передняя подвеска

36





























































Снятие кулака поворотного

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            070      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 38).

04

Выполнить операции   005, 010, 050 .

 05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Стойка амортизационная в сборе                                 В11XJ-QHZ                                                                        шт.            2

10 2.

Кулак поворотный                                                           В11-3001011 / В11-3001011 АВ                                       шт.           1/1

11 3.

Болт                                                                                                                                                                            шт.            4

 12 4.

Гайка                                                                                                                                                                            шт.            4

 13

14

О 15 1. Открутить гайку  поз. 4 и снять болты поз. 3 и отсоединить кулак поворотный поз. 2 от стойки амортизационной поз. 1;

16

17 2.

Повторить переход 1 для противоположной стороны.

18

Т 19  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

 20  2.

ДК 10-100 Нм 1/2".

 21

22

23

24

МК/КТТП

ТП. 75.047

36




ГОСТ 3.1118  форма 1б





Передняя подвеска

37





























































Установка кулака поворотного



25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            075      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 38)

04

Выполнить операции   005, 010, 050.

 05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Стойка амортизационная в сборе                                 В11XJ-QHZ                                                                        шт.            2

10 2.

Кулак поворотный                                                           В11-3001011 / В11-3001011 АВ                                       шт.           1/1

11 3.

Болт                                                                                                                                                                            шт.            4

 12 4.

Гайка                                                                                                                                                                            шт.            4

 13

О 14 1. Установить кулак поворотный поз. 2 на амортизационную стойку поз. 1, совместить отверстия и закрутить

15

гайку поз. 4 с Мкр= 70…90 Н.м, удерживая болт поз. 3.

16

17 2.

Повторить переход 1 для противоположной стороны.

18

Т 19  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

 20  2.

ДК 10-100 Нм 1/2".

 21

22

23

24

МК/КТТП

ТП. 75.047

37






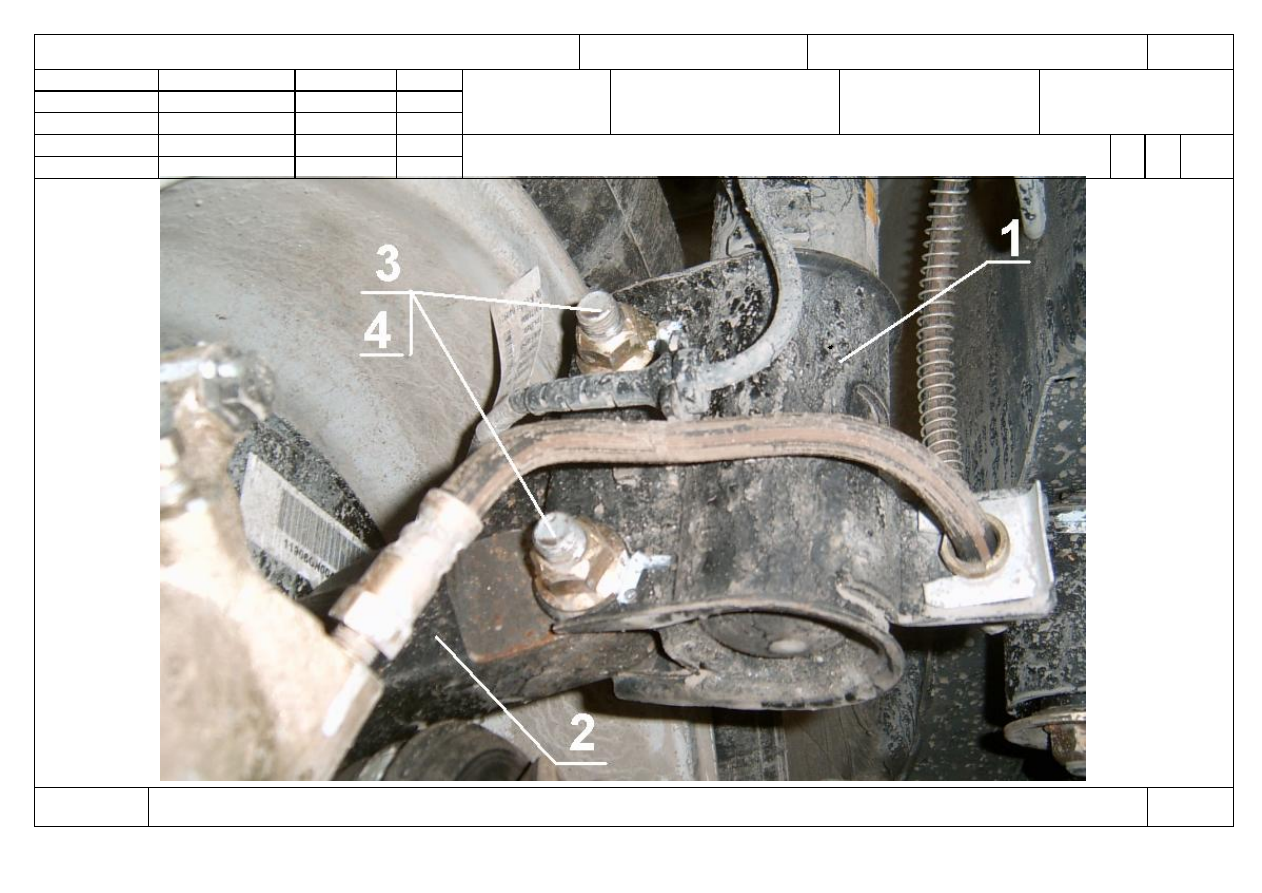

ГОСТ 3.1105  форма 2





Передняя подвеска

38



Разраб.



Вербовецкий















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.047













Н. контр.



Лагода





Снятие-установка кулака поворотного

О1








 Оп.070-075


































КЭ

ТП 75.047

38



ГОСТ 3.1118  форма 1б





Передняя подвеска

39





























































Снятие амортизационной стойки

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            080      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 45).

04

Выполнить операции   005, 010, 070 .

 05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Стойка амортизационная передняя                             B11XJ-QHZ                                                                      шт           2

10 2.

Гайка М 8, S13                                                               DB12AO-2901315                                                             шт           6

11 3.

Шайба                                                                             В11-2901025                                                                     шт           6

 12 4.

Опора верхняя                                                               B11-2901110                                                                     шт           2

13 5.

Опора                                                                              В11-2901013                                                                     шт           2

14 6.

Колпак                                                                             В11-2901025                                                                     шт           2

15

О 16 1. Отвернуть  три гайки поз. 2 крепления верхней опоры амортизационной стойки поз. 1 и вынуть стойку из колесной ниши

17   (

левая сторона).

18

19 2.

Повторить переход  1 для правой стороны.

 20

 21 3.

Произвести контроль визуальным осмотром общего состояния демонтированных деталей, состояние опоры верхней стойки

22

с подшипником в сборе – подшипник в корпусе должен быть плотно обжат и не иметь осевого люфта, отсутствие разрывов резины

23

и отслоения от металла.

24

МК/КТТП

ТП. 75.047
