Автомобили Chery: руководства по ТО - часть 239

ГОСТ 3.1105 форма 2

Задняя подвеска DC24B4 – 2910002

Разраб.

Лебедев

ЗАО «ЗАЗ»

Проверил

Шишкин

25480917.

75.046

Н. контр.

Лагода

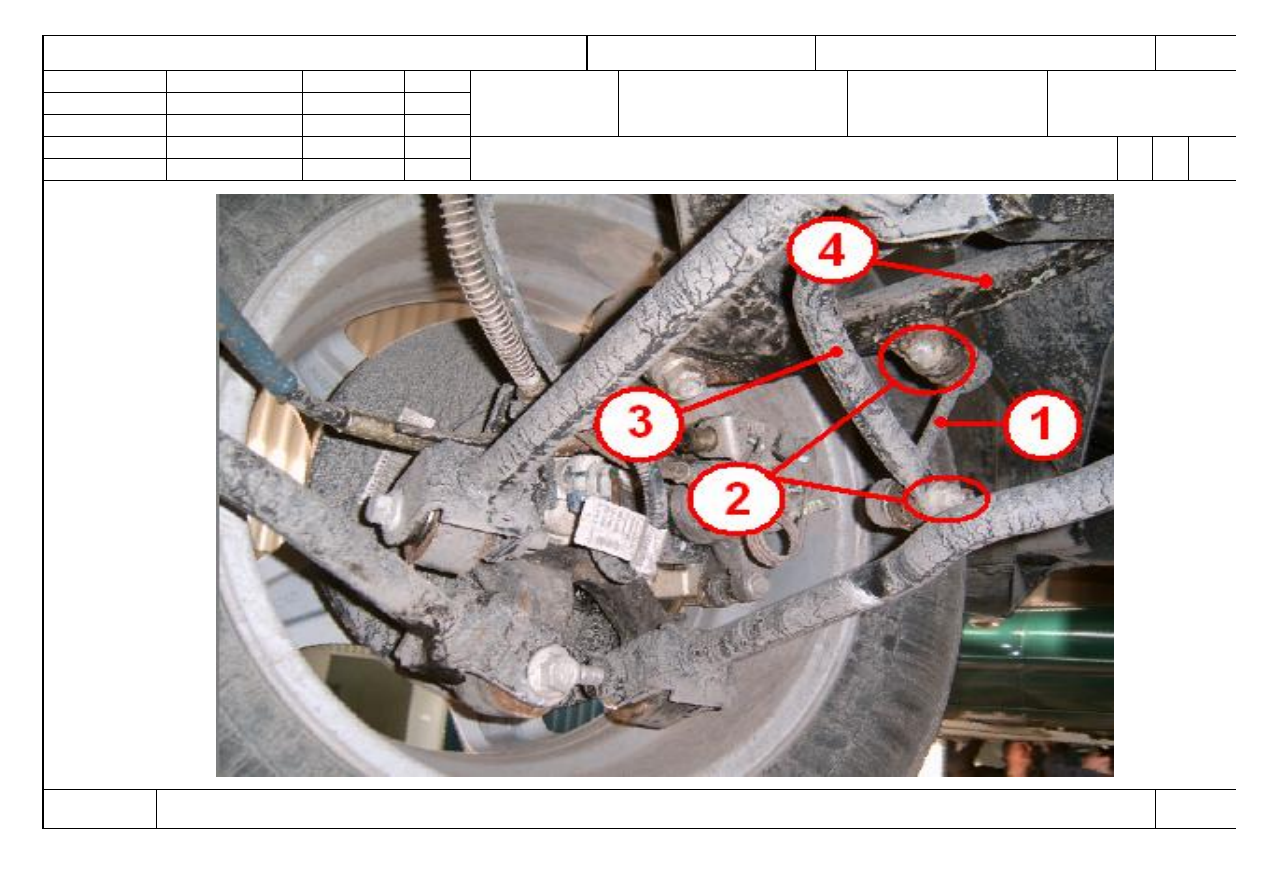

Снятие-установка тяги стабилизатора

О1

090-

095

Оп.090-095

КЭ

ТП 75.046

ГОСТ 3.1118 форма 1б

Задняя подвеска DC24B4 – 2910002

Снятие стабилизатора поперечной

устойчивости

25480917.

75.046

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 100 Слесарно-сборочная (См. КЭ лист 71).

Выполнить операции (005, 010). 3

Б 05 Подъемник Q=3т

Тележка 7043-334

К 08 1. Стабилизатор поперечной устойчивости В11-2916011или В11-2916010 шт. 1/ 1

09 2.

Подрамник (балка) задней подвески В11-3301010 шт 1

10 3.

Фиксатор втулки стабилизатора В11-2916015 шт. 2

11 4.

Втулка стабилизатора В11-2916013 или 6ВА2916013 шт. 2/2

12 5.

Болт М10, S13 Q184С1020 шт. 4

13 6.

Тяга стабилизатора (серьга) правая В11-2916040 шт. 1

левая В11-2916030 шт. 1

15 7.

Гайка М10, S15 Q33810 шт. 2

О 17 1. Поднять автомобиль на высоту удобную для работы.

19 2.

Открутить гайку (поз.7) и отсоединить стабилизатор поперечной устойчивости (поз.1) от тяги стабилизатора (серьги) (поз.6).

21 3.

Открутить болты (поз.5), снять фиксатор втулки стабилизатора (поз.3), втулку стабилизатора (поз.4) и отсоединить стабилизатор

поперечной устойчивости (поз.1) от подрамника (балки) задней подвески (поз.2).

24 4.

Выполнить переходы (поз.2,3) для противоположной стороны.

МК/КТТП

ТП. 75.046

ГОСТ 3.1118 форма 1б

Задняя подвеска DC24B4 – 2910002

Снятие стабилизатора поперечной

устойчивости

25480917.

75.046

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

02 5.

Произвести контроль визуальным осмотром общего состояния деталей.

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.

Т 05 1. Головка 1/2" S=13 900-13 HAZET.

06 2.

Головка 1/2" S=15 900-15 HAZET

07 3.

Удлинитель L=123 мм 917-5 HAZET .

08 4.

Рукоятка 1/2" 8150NR.

09 5.

Гайковерт 1/2" LTV38 R50-13.

10 6.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

11 7.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

12 8.

Очки защитные 02-76 ГОСТ 12.4.013-85.

МК/КТТП

ТП. 75.046

ГОСТ 3.1118 форма 1б

Задняя подвеска DC24B4 – 2910002

Установка стабилизатора

поперечной устойчивости

25480917.

75.046

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 105 Слесарно-сборочная (См. КЭ лист 71).

Выполнить операции (005, 010, 100). 3

Б 05 Подъемник Q=3т

Тележка 7043-334

К 08 1. Стабилизатор поперечной устойчивости В11-2916011или В11-2916010 шт. 1/ 1

09 2.

Подрамник (балка) задней подвески В11-3301010 шт 1

10 3.

Фиксатор втулки стабилизатора В11-2916015 шт. 2

11 4.

Втулка стабилизатора В11-2916013 или 6ВА2916013 шт. 2/2

12 5.

Болт М10, S13 Q184С1020 шт. 4

13 6.

Тяга стабилизатора (серьга) правая В11-2916040 шт. 1

левая В11-2916030 шт. 1

15 7.

Гайка М10, S15 Q33810 шт. 2

О 17 1. Установить по месту крепления стабилизатор поперечной устойчивости (поз.1), в сборе с втулками стабилизатора (поз.4), на

подрамник (балку) задней подвески (поз.2).

20 2.

Установить на стабилизатор поперечной устойчивости (поз.1) фиксатор втулки стабилизатора (поз.3) и закрепить болтами (поз.5)

с Мкр=50 Нм.

23 3.

Подсоединить стабилизатор поперечной устойчивости (поз.1) к тяге стабилизатора (серьге) (поз.6) и закрепить гайкой (поз.7)

с Мкр=50 Нм.

МК/КТТП

ТП. 75.046
