ГОСТ 3.1105  форма 2





Передняя подвеска

55



Разраб.



Вербовецкий















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.045













Н. контр.



Лагода

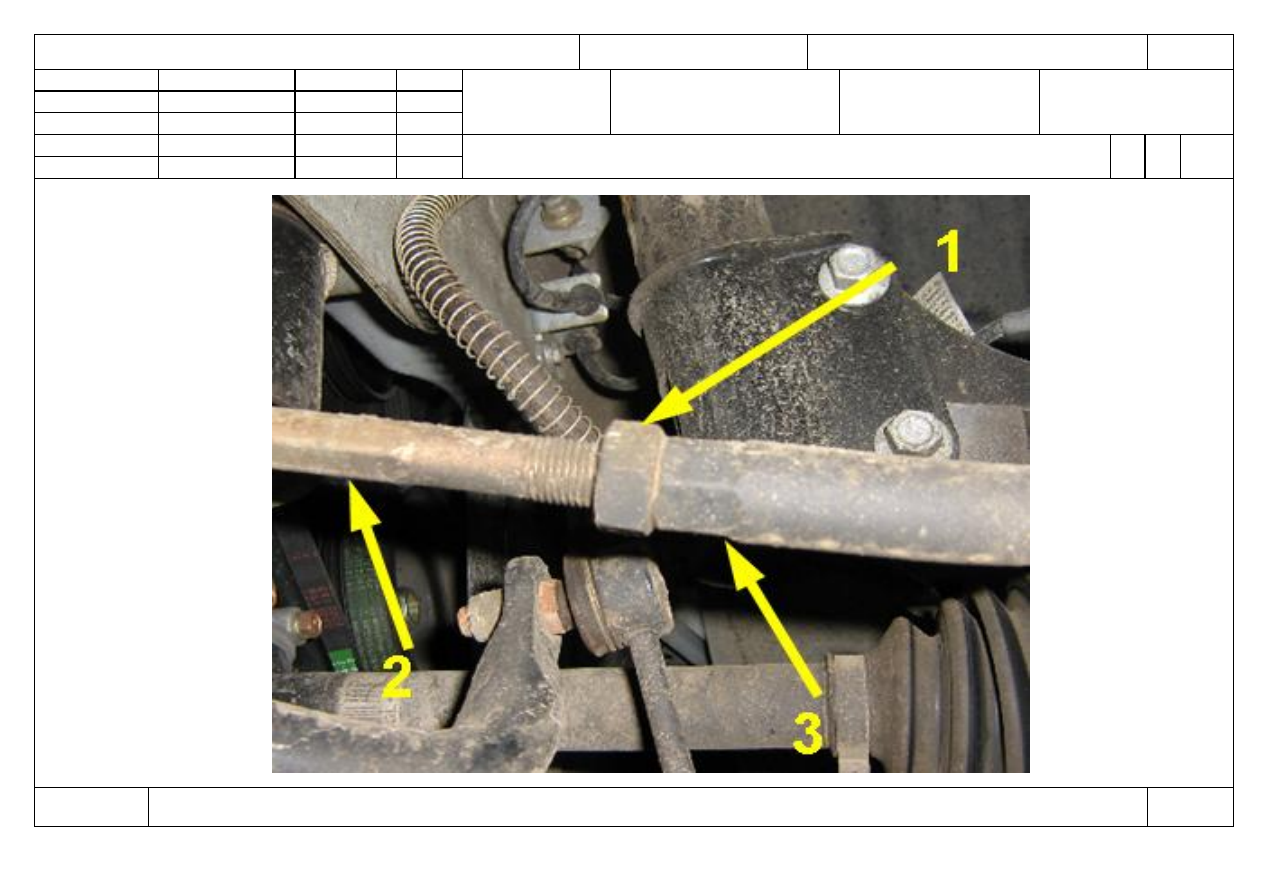

Регулировка углов установки колес

О1



105




 Оп. 105












































КЭ

ТП 75.045

55



ГОСТ 3.1118  форма 1б





Передняя подвеска

56





























































Установка амортизационной стойки

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                                         Контроль                                                            5

03

Выполнение операций производится выборочно и при проведении аудита

04

Выполнить операцию  005.

 05

Подъемник                                                    Q=3т.

Б 06                         Установка для регулировки улов колес типа ЕХАСТ-60Е

07

Слесарно-сборочный верстак                    7051-146



08

Тележка                                                        7043-334

  09

10

Внимание!

Контроль выполненных операций на оборудовании производить совместно с рабочим.

11

О 12 1. Контролировать - Визуально:

13  -

наличие товарного знака или ярлык завода изготовителя на вновь установленных деталях и узлах;

14  -

комплектацию и качество сборки  (наличие крепежных и стопорящих элементов на узлах и деталях);

15  -

отсутствие механических повреждений деталей и узлов.

16

17     100%.

18

 19 2.

Контролировать углы установки колес

 20

Угол развала передних колес,        град.   =   1°±30`.                                                    .

21

Схождение передних колес 10`±10`(минут).

22

Продольный наклон оси поворота град.   =   3°15±30`.

23

24

МК/КТТП

56







Нормативы  трудоемкости к ТП № 75.045  снятия, установки  передней подвески ее узлов и деталей

при ТО и ТР автомобилей

"Chery" S11 “QQ”

  и их модификаций.





№

п/п

№

операции

по

Т/П

Технологические операции

№ операции по

сборнику Н/Т



н/ч по

сборнику

Н/Т



1.

005

Перемещение автомобиля



0.2

2.

010 – 015

Снятие-установка колеса в сборе

S11ZZZ31000102701

0.2

4.

020 – 025

Снятие-установка стабилизатора

S11ZZZ29060102701

0.5

5.

030 – 035

Снятие-установка нижнего рычага

S11ZZZ33010102701

0.3

6.

050 – 055

Снятие- установка тормозных колодок

S11ZZZ35010803702

0.4

7.

060 – 065

Снятие-установка суппорта переднего тормоза

S11ZZZ35010502701

0.4

8.

070 – 075

Снятие-установка тормозного диска

S11ZZZ35010753751

0.5

9.

080 – 085

Снятие - установка кулака поворотного

S11ZZZ30010072701

0.5

10

090 – 095

Снятие- установка амортизационной стойки

S11ZZZ29010102701

0.47

11.

100

Прокачка тормозной системы

S11ZZZ35000002001

0.2

12.

105

Регулировка углов установки колес



0.47

Итого:

4.14












Начальник Отдела сервиса                                                       Т.Г. Суховерш






+









































                               ГОСТ 3.1105  форма 2













ЗАО «ЗАЗ» ОС







  25480917.

 75.046



Задняя подвеска автомобиля «Chery» B11  Eastar

О

1



1








УТВЕРЖДАЮ:





Директор Департамента экспорта
и отгрузки продукции

                                                                                                   _____________

К.В. Сидоренко

                                                                   «    »  ________ 2008

г







К О М П Л Е К  Т      Д О К У М Е Н Т О В





на технологический процесс снятия и установки задней подвески



при ТО и ТР автомобиля «Chery» В11 «Eastar» и его модификаций








Начальник ОС                       ___________                     Т.Г. Суховерш





Начальник бюро ОТ               ___________                    В.Н. Зирянов
