Передняя подвеска

35





























































Снятие переднего суппорта

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



О  02 4. Снять щиток защитный поз. 3 с кулака поворотного поз. 2

03

Т 04  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

 05

 06

07

08



  09

10

11

 12
 13

      14





15

16

17

18

19

20

 21

22

23

24

МК/КТТП

ТП. 75.045

35




ГОСТ 3.1118  форма 1б





Передняя подвеска

36





























































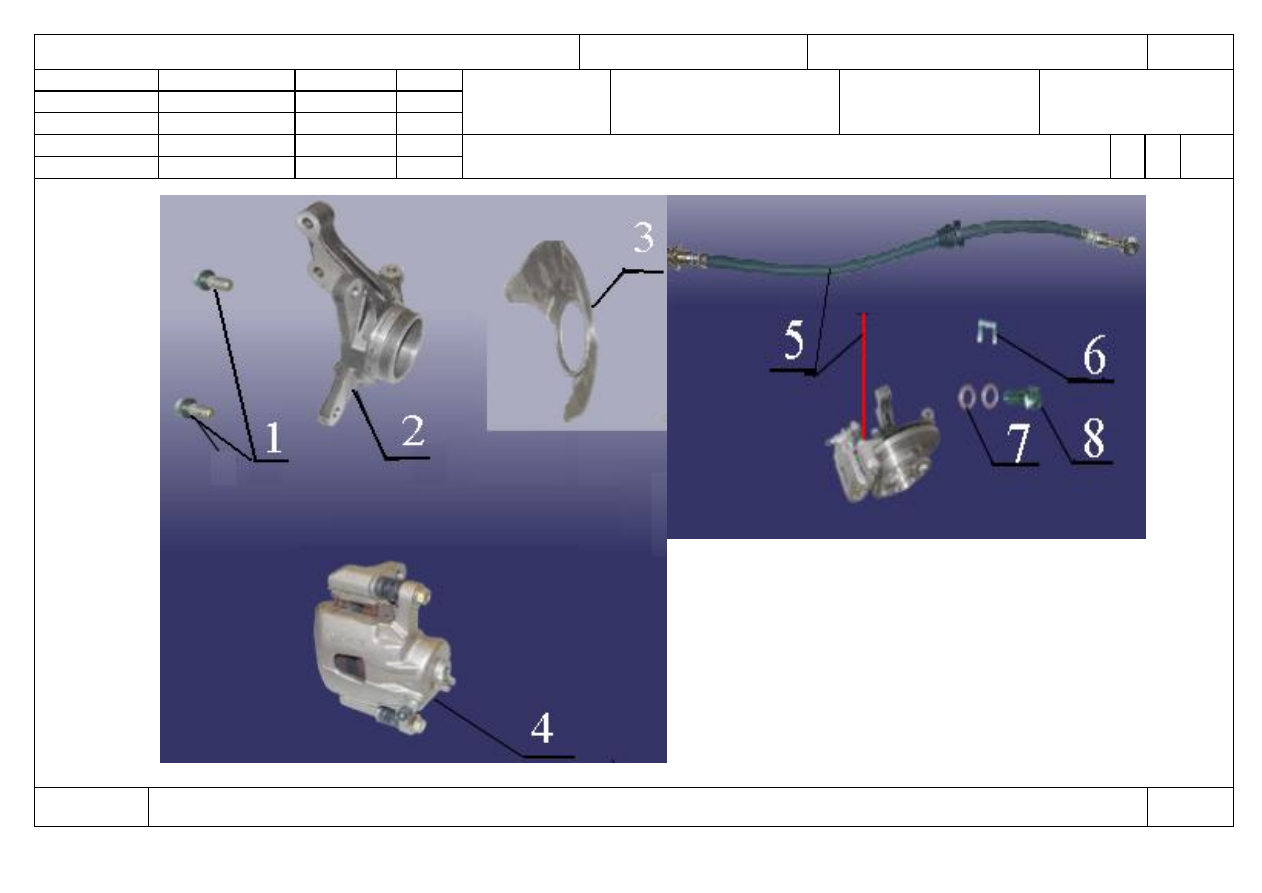

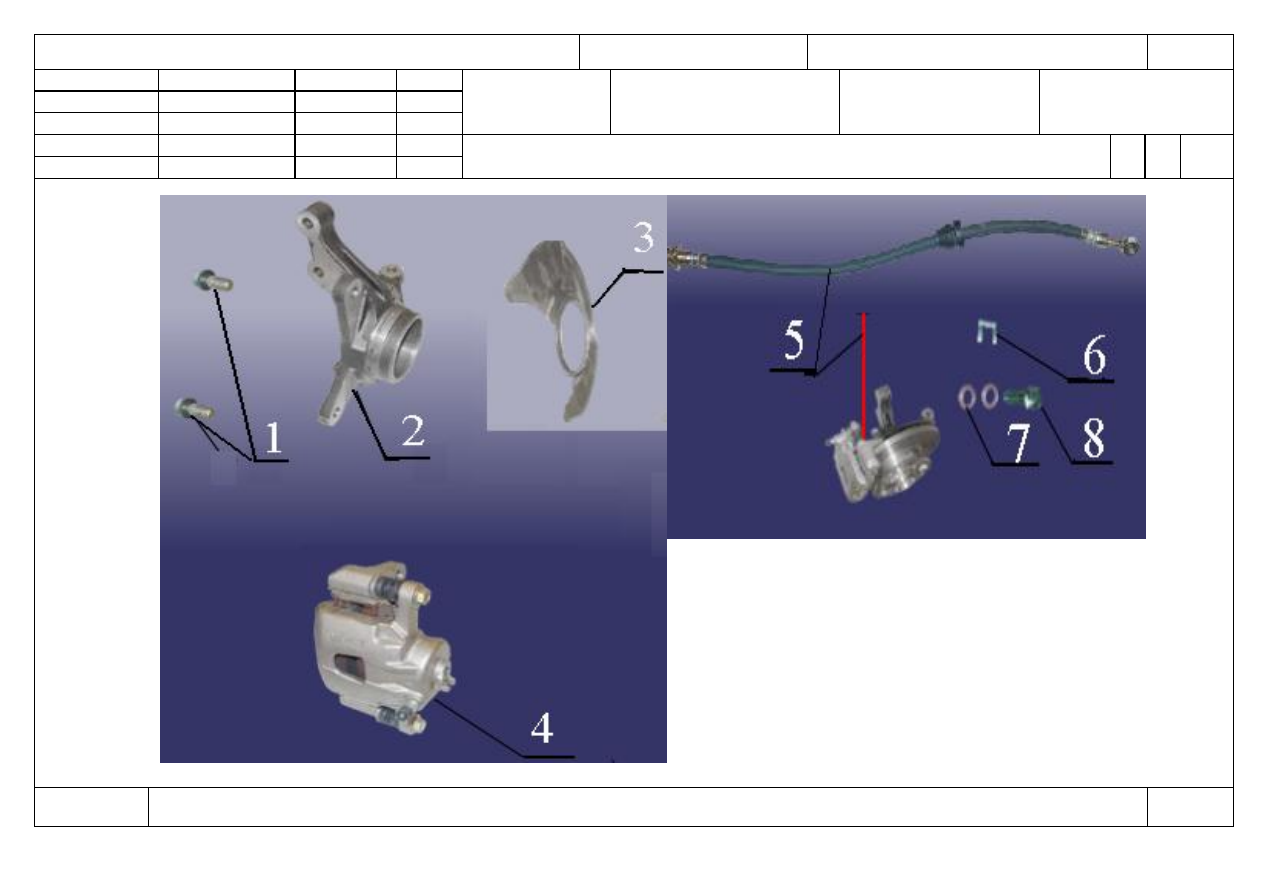

Установка переднего суппорта

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            065      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 38)

04

Выполнить операции   005, 010, 050 .

 05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Болт крепления суппорта                                            S11-3501103                                                                     шт.           4

10 2.

Кулак поворотный                                                        S11-30001011                                                                   шт.           2

11 3.

Щиток защитный                                                          S11-3001077                                                                      шт.           2

 12 4.

Суппорт                                                                        S11-3501050 / S11-3501060                                             шт.          1/1

 13 5.

Шланг тормозной                                                        S11-3506010                                                                       шт.           2

14  6.

Фиксатор                                                                     S11-3506021                                                                       шт.           2

15 7.

Шайба                                                                          S11-3506212                                                                       шт.           4

16 8.

Болт                                                                             Q150B1010                                                                          шт.           2

17

18

О 19 1. Установить щиток защитный поз. 3 на  кулак поворотный поз. 2

 20

 21 2.

Установить  суппорт поз.4 и закрутить болты поз. 1  с Мкр= 70-100 Нм лев/ прав.

22

23 3.

Установить  фиксатор поз. 6 тормозного шланга поз. 5

24

МК/КТТП

ТП. 75.045

36




ГОСТ 3.1118  форма 1б





Передняя подвеска

37





























































Установка переднего суппорта

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

  02 4.

Подсоединить тормозной шланг поз. 5, закрутить  болт поз. 8 с  шайбами поз. 7 с Мкр=20-25 Нм и лев/ прав;

03

Т 04  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

 05 2.

ДК 2-35 Нм 9х12.

 06

07

08



  09

10

11

 12
 13

      14





15

16

17

18

19

20

 21

22

23

24

МК/КТТП

ТП. 75.045

37





ГОСТ 3.1105  форма 2





Передняя подвеска

38



Разраб.



Вербовецкий















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.045













Н. контр.



Лагода





Снятие-установка переднего суппорта

О1



120-

125




 Оп.


































КЭ

ТП 75.045
