ГОСТ 3.1118  форма 1б





Задняя подвеска



D

В12AО – 2910002































































Контроль

25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

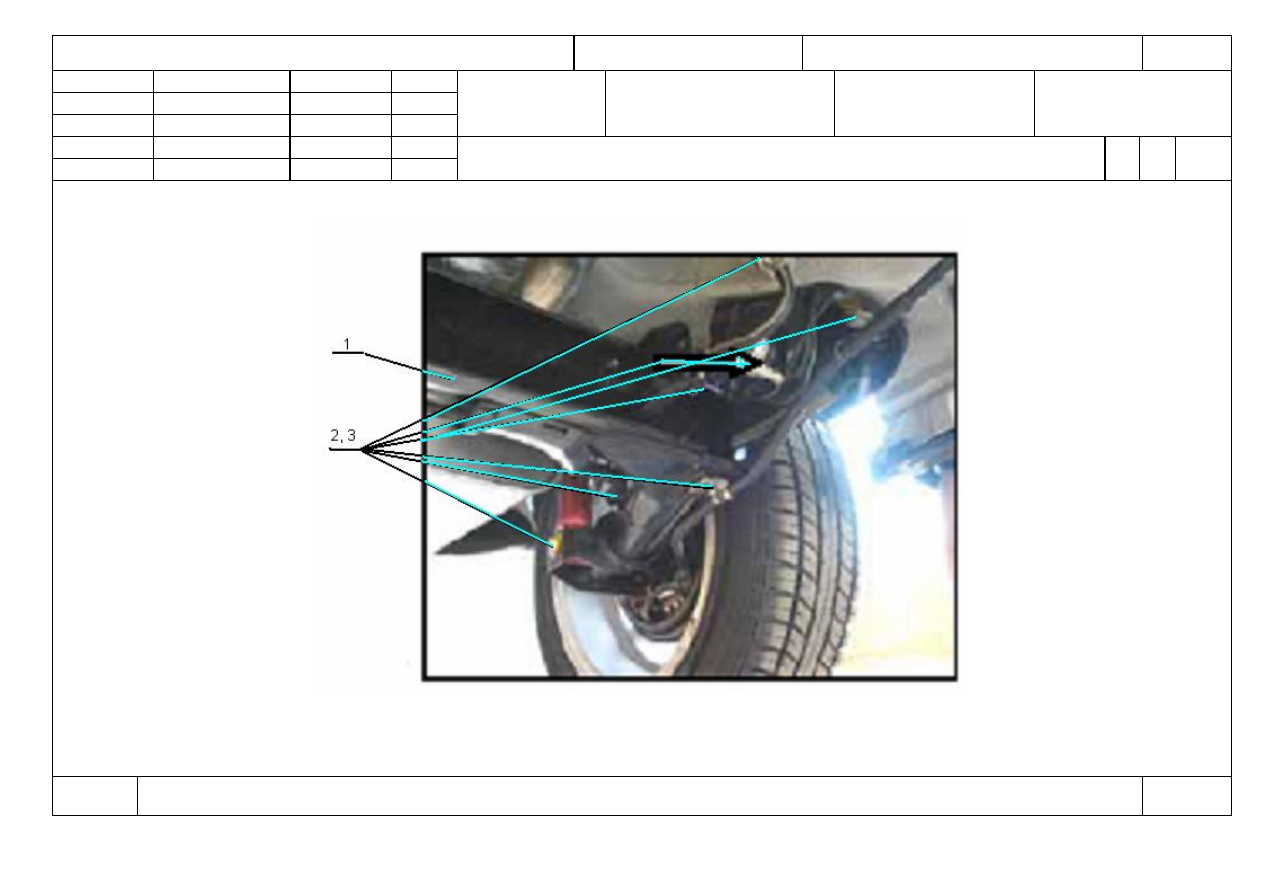

О 02 - болты  крепления амортизаторов задней подвески                               Мкр. 70 Нм.

03

04 -

болт крепления заднего тормозного цилиндра                                       Мкр  8 Нм (0,8 кгс.м).

05

06 -

гайки крепления трубок заднего тормоза в сборе                                   Мкр. 16 Нм

07

08

Т 09 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

10 2.

Динамометрический ключ Мкр. 0…120 Н.м (0…12 кгс.м).

11 3.

Динамометрический ключ Мкр. 0…250 Н.м (0…25 кгс.м).

12

13



14



15



16



17



18



19



20



21



22

23



24

МК/КТТП

ТП. 75.044

59



ГОСТ 3.1105  форма 2





Задняя подвеска



D

В12AО – 2910002





Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











    25480917.

 75.044











Н. контр.



Лагода





Контроль

О

1





090















КЭ

ТП 75.044

60




































ГОСТ 3.1105  форма 2













































ЗАО «ЗАЗ» ОС





25480917.

75.045























Передняя подвеска автомобиля «Chery S11 QQ»



О

1

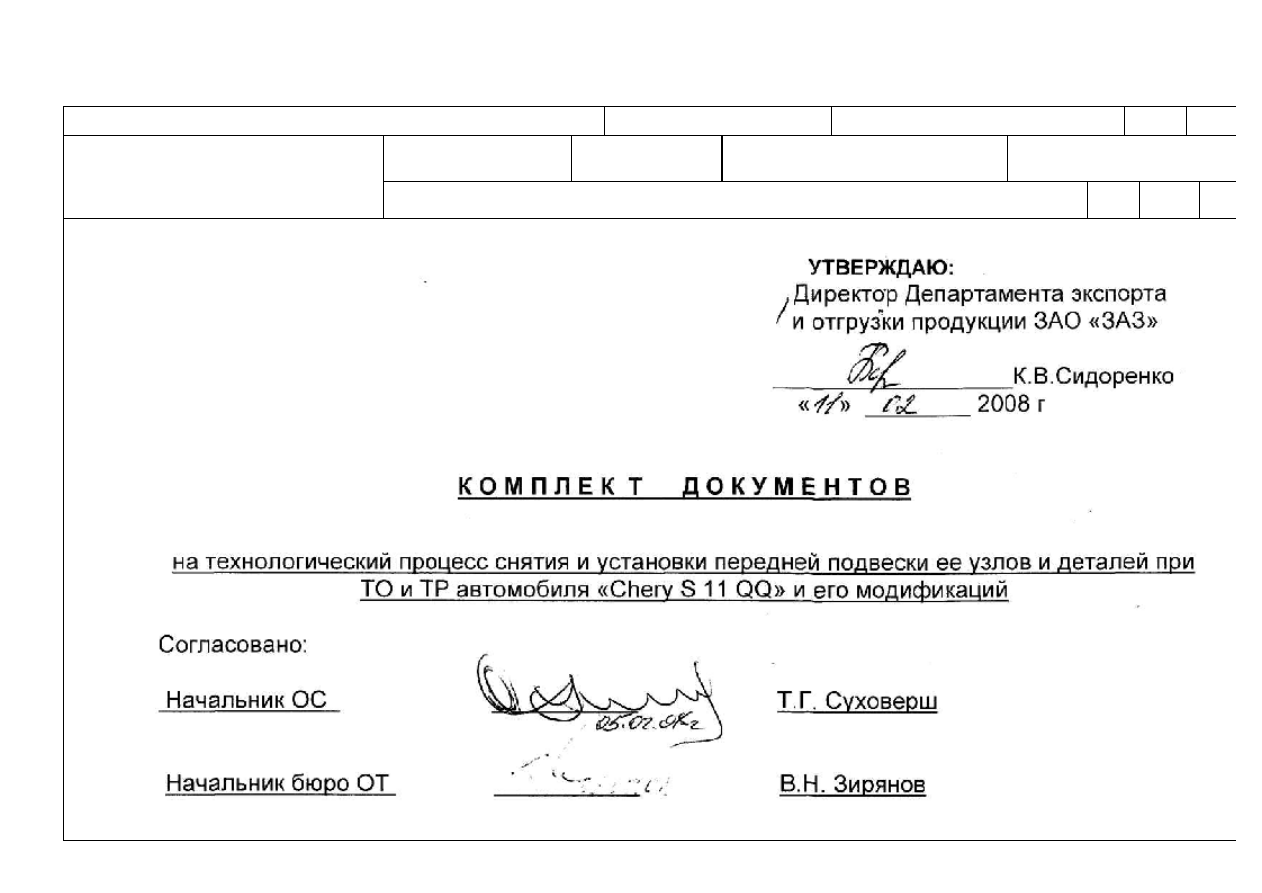

УТВЕРЖДАЮ:





Директор Департамента экспорта

и отгрузки продукции ЗАО «ЗАЗ»


                                                                                             __________________

К.В.Сидоренко

                                                                         «    »  ________ 2008

г





К О М П Л Е К  Т      Д О К У М Е Н Т О В







на технологический процесс снятия и установки передней подвески ее узлов и деталей при

ТО и ТР автомобиля «Chery S 11 QQ» и его модификаций







Начальник ОС                         ___________                     Т.Г. Суховерш





Начальник бюро ОТ                ___________                     В.Н. Зирянов









































ГОСТ 3.1105  форма 2







































































































№ операции

Содержание операции

Стр.



Содержание операций

2



Область применения

4

005



Перемещение автомобиля

6

010

Снятие колеса в сборе

7

015

Установка колеса в сборе

9

КЭ

Снятие-установка колеса в сборе

11

020



Отсоединение нижних лонжеронов и стабилизатора

12

025



Подсоединение нижних лонжеронов и стабилизатора

14

КЭ



Отсоединение-подсоединение стабилизатора

17

КЭ



Отсоединение-подсоединение нижних лонжеронов

18

030



Отсоединение и снятие нижних рычагов, отсоединение рулевых тяг

19

035



Подсоединение и установка нижних рычагов, подсоединение рулевых тяг

21

КЭ



Отсоединение-подсоединение нижних рычагов

23

КЭ



Снятие-установка нижних рычагов, отсоединение-подсоединение рулевых тяг

24

040



Отсоединение полуосей

25

045



Подсоединение полуосей

27

КЭ



Отсоединение-подсоединение полуосей

30

050



Снятие тормозных  колодок

31

055



Установка тормозных колодок

32

КЭ



Снятие- установка тормозных колодок

33

060



Снятие суппорта переднего тормоза

34

065



Установка суппорта переднего тормоза

36

КЭ



Снятие-установка суппорта переднего тормоза

38













МК/КТТП

ТП 75.045

Стр. 2
