Автомобили Chery: руководства по ТО - часть 198

ГОСТ 3.1118 форма 1б

Задняя подвеска DВ12AО – 2910002

Установка задней подвески

25480917.

75.044

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 035 Слесарно-сборочная (См. КЭ лист 22 -25). 3

Выполнить операцию 030

Б 04 Подъемник Q=3т.

Слесарно-сборочный верстак 7051-146

Тележка 7043-334

К 08 1. Балка задней подвески в сборе DА11А4 - 2910010 шт. 1

09 2.

Амортизатор S11-2915010 шт. 2

10 3.

Болт М12Х55, S18 Q151В1255 шт. 2

11 4.

Поперечный рычаг S11 - 3301120 шт. 1

12 5.

Продольный рычаг S11 - 3301010 шт. 2

13 6.

Скоба (фиксатор) S11 -3506021 шт. 2

14 7.

Трубка заднего тормоза в сборе левая/правая S11 -3506050/060 шт. 1/1

15 8.

Гибкий тормозной шланг S11 -3506070 шт. 2

16 9.

Колодка датчика скорости S11 -3550131 шт. 2

17 10.

Пружина S11-2912011 шт. 2

18 11.

Болт М12Х55, S18 Q151В1255 шт. 2

19 12.

Болт М12Х90, S18 Q151В1290 шт. 2

20 13.

Гайка М12 Q361В12 шт. 2

21 14.

Нижняя прокладка пружин S11 -2911031 шт. 2

22 15.

Трос ручного тормоза S11- 3508090 шт. 1

23 16.

Гайка М12 S11-2912011 шт. 2

24 17.

Шайба Q40312 шт. 2

МК/КТТП

ТП. 75.044

ГОСТ 3.1118 форма 1б

Задняя подвеска DВ12AО – 2910002

Установка задней подвески

25480917.

75.044

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 1. Установить балку задней подвески поз. 1 на технологическую опору.

04 2.

Установить по месту балку задней подвески в сборе поз. 1 на автомобиль, совместить отверстия продольных рычагов с

отверстиями кронштейнов на кузове. Закрепить продольные рычаги болтами поз.12, шайбами поз. 14 гайками поз. 13

Мкр. 70 Нм (60-75 Нм).

08 3.

Установить по месту поперечный рычаг балки поз. 4 закрепив болтами поз.12, гайками поз. 13 Мкр. 70 Нм (60-75 Нм).

10 4.

Установить пружины поз. 10 в посадочные места на балке предварительно установив нижние прокладки поз. 14.

12 5.

Поднять автомобиль до совмещения нижнего крепления амортизатора поз. 2 с кронштейном задней балки

14 6.

Закрепить болтами поз.11 и гайками поз.13 с Мкр. 70 Нм (60-75 Нм). Убрать технологические опоры.

16 7.

Удалить заглушки с гибких тормозных шлангов поз.8, закрутить гайки крепления трубок заднего тормоза в сборе поз. 7 в

резьбовое отверстие гибких тормозных шлангов поз.8 Мкр. 16 Нм (14-17 Нм).

18 (

для автомобилей с АБС подсоединить провод датчика АБС - колодку датчика скорости).

19
20 8.

Установить скобу поз.16 зафиксировав тормозные шланги по месту.

22 9.

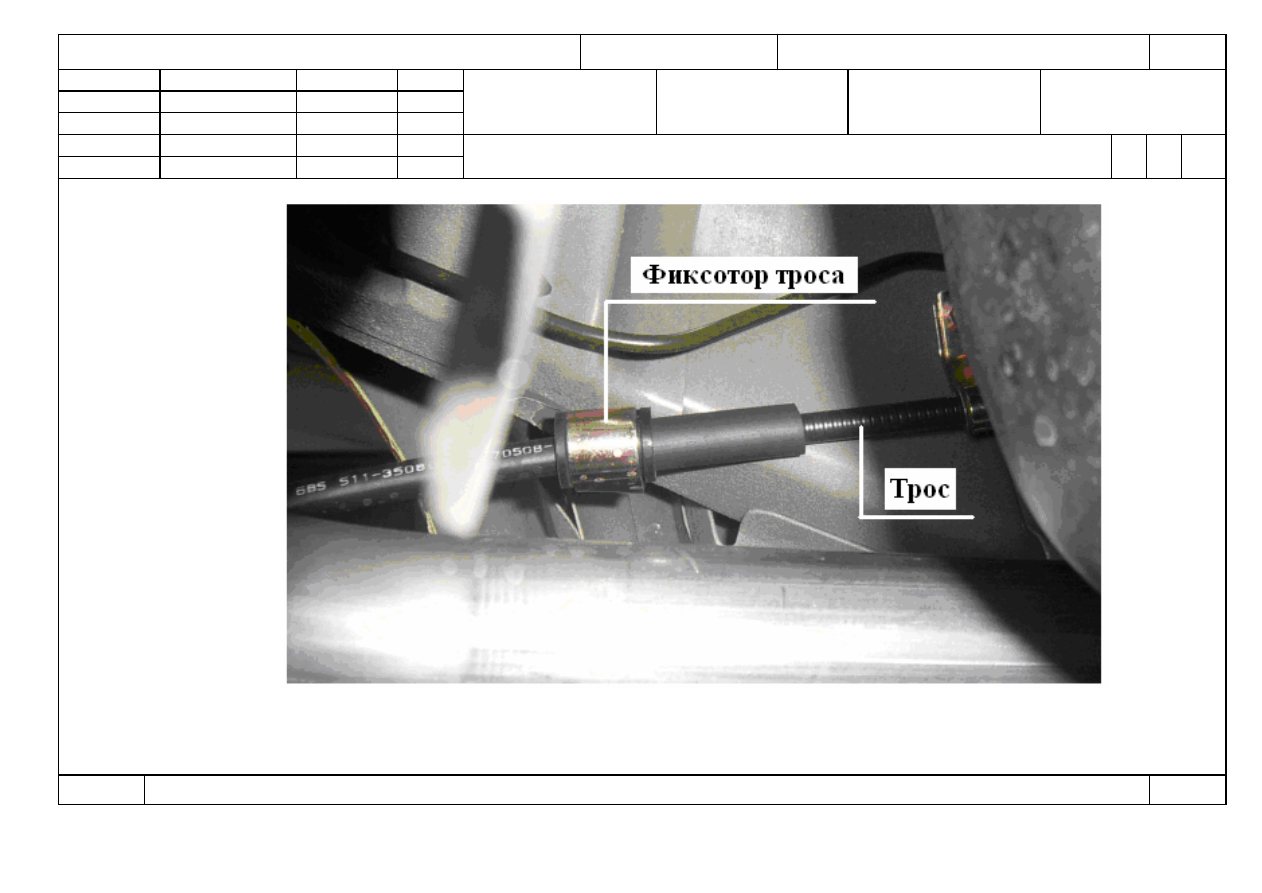

Закрепить фиксаторами трос поз.15 к кузову. 6.

МК/КТТП

ТП. 75.044

ГОСТ 3.1118 форма 1б

Задняя подвеска DВ12AО – 2910002

Установка задней подвески

25480917.

75.044

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 10. Произвести удаление воздуха с тормозной системы (Прокачать тормоза согласно инструкции ТИ 75 -001).

04 11.

Произвести контроль качества выполненной операции.

05
06

Т 07 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

09 2.

Ключ А11-3900103, S17.

11 3.

Динамометрический ключ М кр. 20...200 Н.м (2...20кгс.м).

13 4.

Специальную технологическую опору (домкрат для трансмиссий и коробок передач типа КЕ-32 0,3тн).

15 5.

Плоскогубцы 7814-0083 Х9 ГОСТ 7236-86.

17 6.

Ключ гаечный 7811-0123 ГОСТ2841-80 (S=10).

МК/КТТП

ТП. 75.044

ГОСТ 3.1105 форма 2

Задняя подвеска

В12AО – 2910002

Разраб.

Лагода

Проверил Шишкин

ЗАО «ЗАЗ» ОС

25480917.

75.044

Н. контр. Лагода

Снятие, установка задней подвески

О1

030-

035

КЭ

ТП. 75.044
