Задняя подвеска



D

В12AО – 2910002

1





























































Снятие колеса в сборе.

25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            010   Слесарно-сборочная   (См. КЭ лист 9,10)

03

Выполнить операцию   005.                                  3

Б 04                                Подъемник                                                    Q=3т

05

Осмотровая канава

06

Слесарно-сборочный верстак                 7051-146

07

Тележка                                                     7043-334

08

К 09   1. Колесо с шиной в сборе                                                DВ12AО – 3101015                                                      шт             2

10   2.

Гайка М12,  S17                                                              S11 – 3100111                                                              шт             8

11   3.

Колпак   колеса                                                               А11 -3100119                                                               шт             2

12

О 13  1. Снять декоративные колпаки (поз.3) с колеса (поз.1), последовательно, левого/правого и уложить на верстак.

14

15  2.

Ослабить затяжку, гаек крепления колес (поз.2), последовательно, левого/правого

16

17  3.

Поднять автомобиль на высоту удобную для работы.

18

19  4.

Отвернуть болты крепления колес (поз.2), последовательно, левого/правого.

20

21  5.

Снять колеса с шиной в сборе (поз1) и уложить на подставку, последовательно, левое/правое.

22

Т 23  1. Ключ  А11-3900103, S17  (лопатка монтажная для снятия декоративного колпака).

24  2.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

МК/КТТП

ТП. 75.044

7























ГОСТ 3.1118  форма 1б





Задняя подвеска



D

В12AО – 2910002



1





























































Установка колеса в сборе.



25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                         015     Слесарно-сборочная    (См. КЭ лист 9,10).            3

03

Выполнить операцию   005,10.

Б 04                         Подъемник                                                  Q=3т.

05

Слесарно-сборочный верстак                 7051-146

06

Тележка                                                     7043-334

07

К 08  1. Колесо с шиной в сборе                                                DА11А4 – 3101011                                                        шт             2

09  2.

Болт крепления колеса    М12,  S17                             DА11А4 - 3101015



шт             8

10  3.

Колпак декоративный                                                    А11 -3100119                                                                 шт             2

11

12

О 13 1. Установить колеса с шиной в сборе (поз.1) на тормозной барабан в сборе, и закрепить гайками (поз.2) последовательно,

14

левое/правое, (устанавливать колеса  с шинами одной модели).

15

16 2.

Полностью опустить автомобиль.

17

18 3.

Затянуть болты крепления колес (поз.2), последовательно, левого/правого с Мкр. =110 Н.м  (от 94 до 116Н.м),  соблюдая

19

последовательность завинчивания А-В -С-D.

20 4.

Установить декоративные колпаки (поз.3), последовательно, левого/правого колеса.

21

Т 22 1. Ключ А11-3900103, S17.

23 2.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

24 3.

Динамометрический ключ  М кр. 20...200 Н.м  (2...20кгс.м)      8952 F BAНCO.

МК/КТТП

ТП. 75.044

8





ГОСТ 3.1105  форма 2





Задняя подвеска



D

В12AО – 2910002



1



Разработал   Лагода















Проверил



Шишкин





ЗАО «ЗАЗ»





    25480917.

 75.044













Н. контр.



Лагода





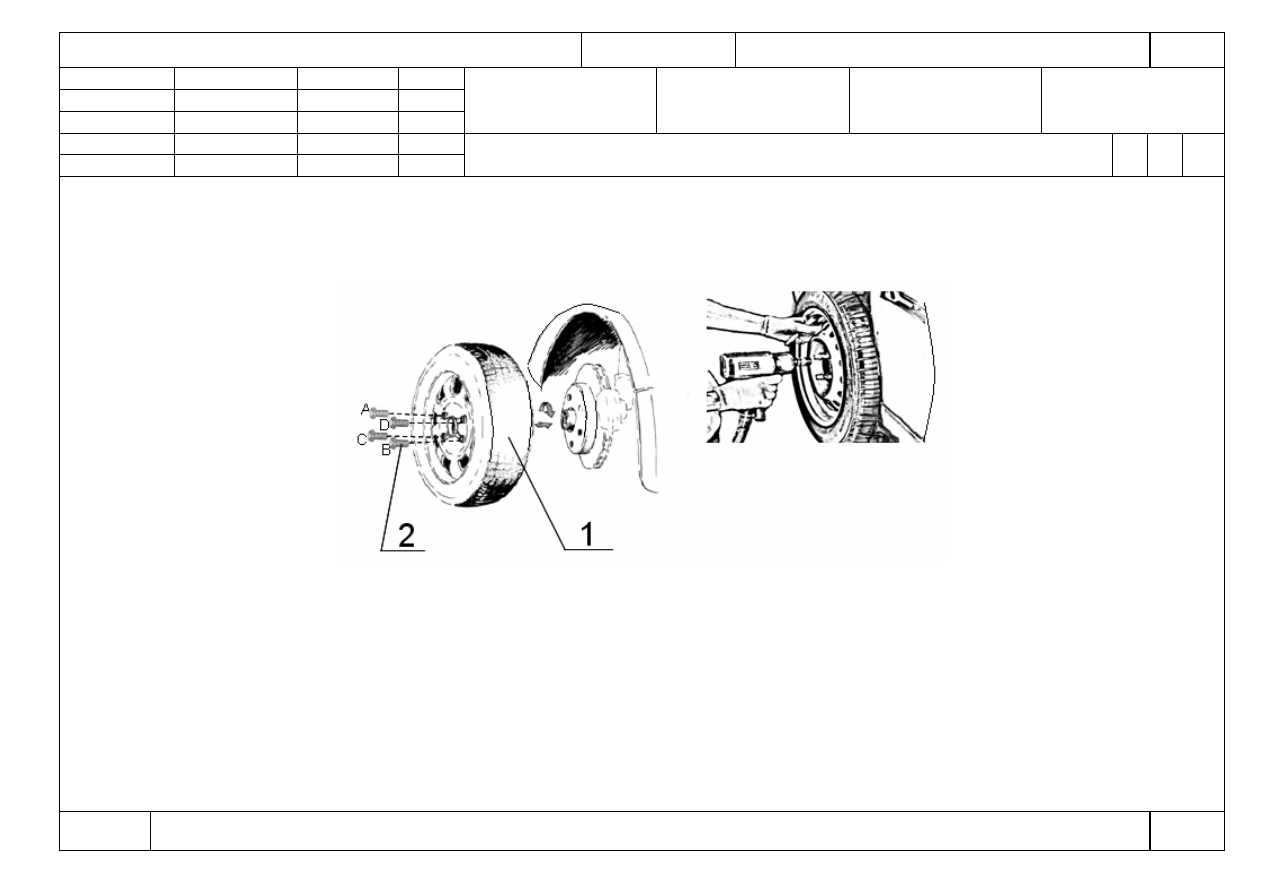

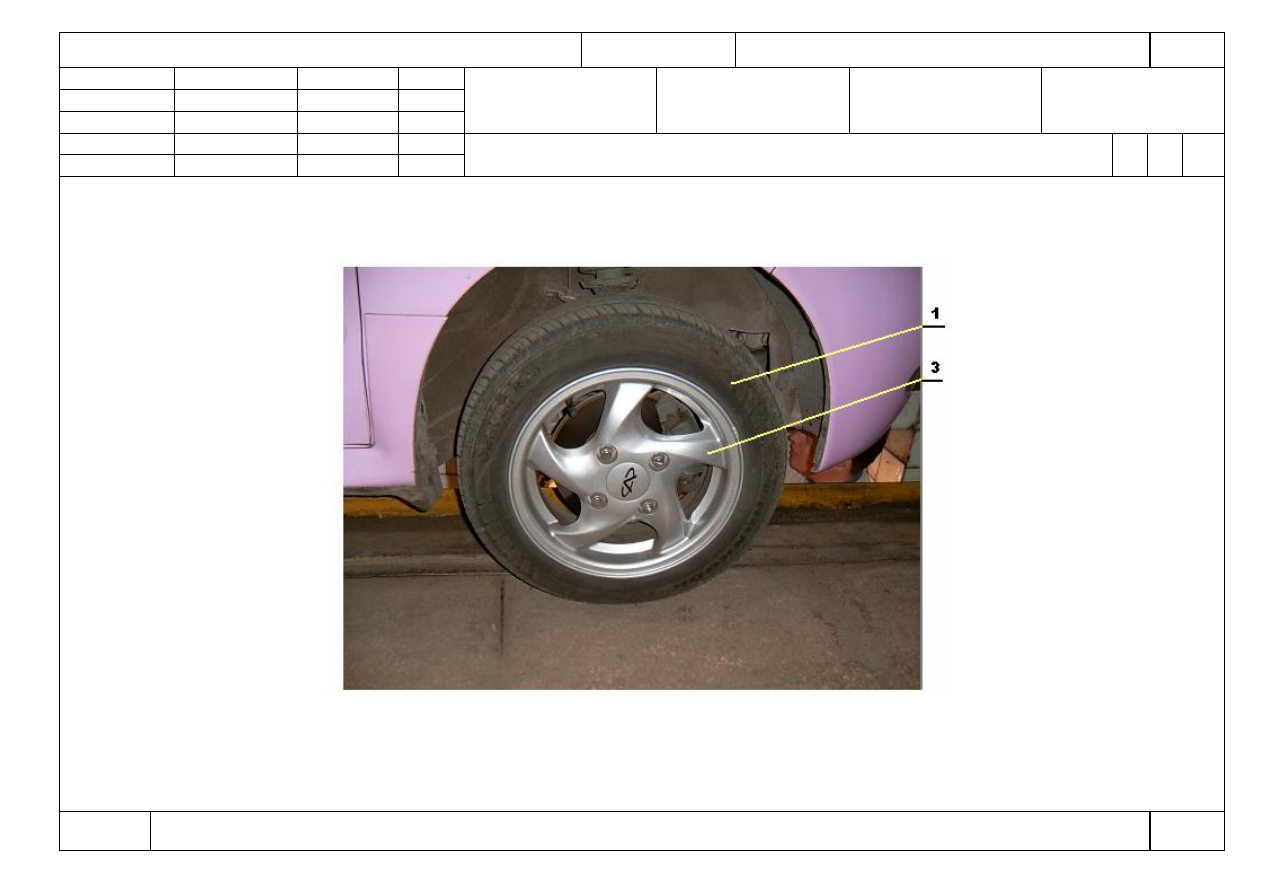

Снятие, установка колеса в сборе

О

1





010-

015











КЭ

ТП 75.044

9



ГОСТ 3.1105  форма 2







Задняя подвеска



D

В12AО – 2910002



2



Разработал   Лагода















Проверил



Шишкин





ЗАО «ЗАЗ»





    25480917.

 75.044













Н. контр.



Лагода





Снятие, установка колеса в сборе

О

1





010-

015








КЭ

ТП 75.044
