ГОСТ 3.1118  форма 1б





Силовой агрегат

11





























































Установка АКБ и грязезащитных кожухов

25480917.

75.043

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                             015   Слесарно-сборочная                                            3

03                             (

См. КЭ лист 14-16).



04



Б  05



Выполнить операции  005,010.





06

Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т

07

Осмотровая канава



  08

К 09 1. Планка                                                                             А21-3703015                                                                 шт.           1

10 2.

Гайка М 6  S10                                                                 A21-5305011                                                                 шт.           2

11 3.

Держатель                                                                       А21-3703017                                                                 шт.           2

12 4.

Болт М8х20, S13                                                             DC14BХ-3703536                                                          шт.           1

13 5.

Провод «массы»                                                              провод                                                                           шт.           1

14 6.

Провод «массы»                                                              провод                                                                           шт.           1

15



7.

АКБ в сборе                                                                     В21-3703010АВ                                                             шт.           1

16 8.

Разъем провода электровентилятора                           разъем                                                                           шт.           1

17 9.

Провод «массы»                                                              провод                                                                            шт.           1



18 10.

Болт М8х15, S13                                                           DC14BХ-3703615                                                            шт.           1



19 11.

Отрицательная клемма АКБ                                        клемма                                                                            шт.           1

20 12.

Положительная клемма АКБ                                        клемма                                                                           шт.           1

21 13.

Левый лонжерон                                                           лонжерон                                                                        шт.           1

22 14.

Кожух грязезащитный правый                                     А21-3102155                                                                   шт.           1

23 15.

Кожух грязезащитный левый                                       А21-3102153                                                                   шт.           1

24 16.

Пистон                                                                           DC14BX-5300627                                                            шт.          13

МК/КТТП

ТП. 75.043

11



ГОСТ 3.1118  форма 1б





Силовой агрегат

12





























































Установка АКБ и грязезащитных кожухов

25480917.

75.043

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

М 02  Вазелин технический волокнистый                                  ВТВ-1 ТУ 38.101.180-76                                       кг.                   0,005

03



О 04 1. Перед установкой смазать клеммы АКБ техническим вазелином.

05

06 2.

Установить АКБ (поз.7) в моторный отсек.

07

  08 3.

Установить держатели (поз.3) и планку (поз.1).

09
10 4.

Закрутить гайки (поз.2) с Мкр= 10 Нм.

11
12 5.

Подсоединить провод «массы» (поз.9) к КПП и закрепить болтом (поз.10)  с Мкр=15 Нм.

13

14 6.

Подсоединить клемму отрицательного (поз.11) и  положительного жгута (поз.12) к АКБ (поз.7).

15

16 7.

Закрутить гайки отрицательной (поз.11) и положительной (поз.12) клемм АКБ с Мкр=10 Нм.

17

18 8.

Подсоединить разъем привода электровентилятора (поз.8) к АКБ (поз.7), вручную до фиксации.

19

20 9.

Подсоединить провода «массы» (поз.5, поз.6) к левому лонжерону (поз.13) и закрепить болтом (поз.4) с Мкр=15 Нм.

21

22 10.

Установить реле топливного насоса.

23

24 11.

Установить по месту правый (поз.14) и левый (поз.15) грязезащитные кожухи и закрутить пистонами (поз.16).

МК/КТТП

ТП. 75.043

12





































ГОСТ 3.1118  форма 1б





Силовой агрегат

13





























































Установка АКБ и грязезащитных кожухов

25480917.

75.043

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 12. Провести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

03

Т 04 1. Ключ S=10  603-10 HAZET.

 05 2.

Ключ S=13  450 N-13х14 HAZET.

06 3.

ДК 2-25 Нм 9х12.

07 4.

Трещотка 1/2'' 916 SP HAZET.

08 5.

Головка 1/2" S=10 900-10 HAZET.

 09 6.

Головка 1/2" S=13 900-13 HAZET.

10 7.

Вставка 9х12 -->1/2".

11 8.

Удлинитель L=123 мм 917-5 HAZET .

12 9.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

 13 10.

Кисть КФК-10 ГОСТ 10597-77.

14 11.

Молоток D40.

15 12.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

16 13.

Очки защитные 02-76 ГОСТ 12.4.013-85.

17

18

19

20

 21

22

23

24

МК/КТТП

ТП. 75.043

13





ГОСТ 3.1105  форма 2





Силовой агрегат

14



Разраб.

Лебедев

















ЗАО «ЗАЗ»



Проверил  Шишкин











    25480917.

 75.043













Н. контр.  Лагода





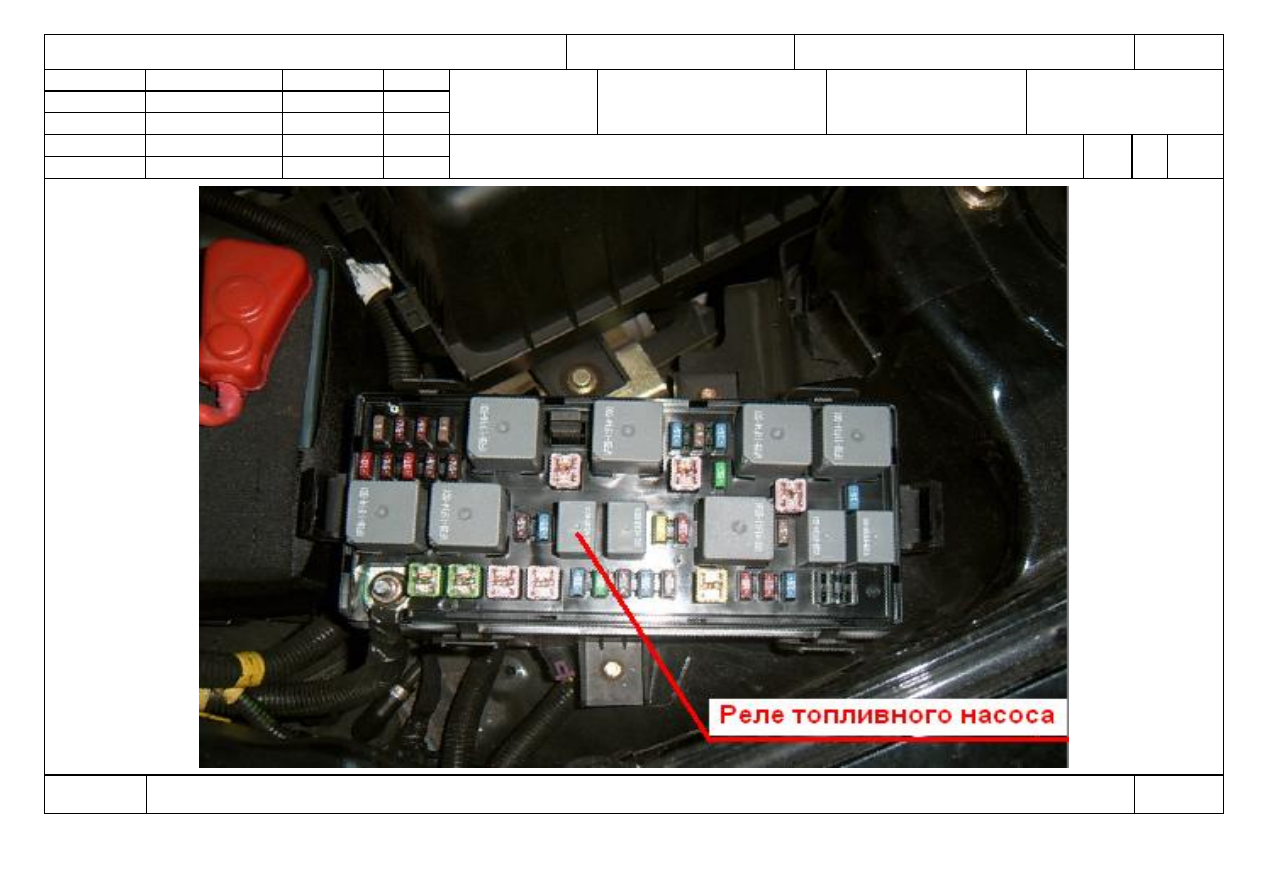

Снятие-установка реле топливного насоса

О1



010-

015




Оп.010-015















































КЭ

ТП 75.043

14
