ГОСТ 3.1118 форма 1б
Задняя подвеска DA11A4 – 2910002

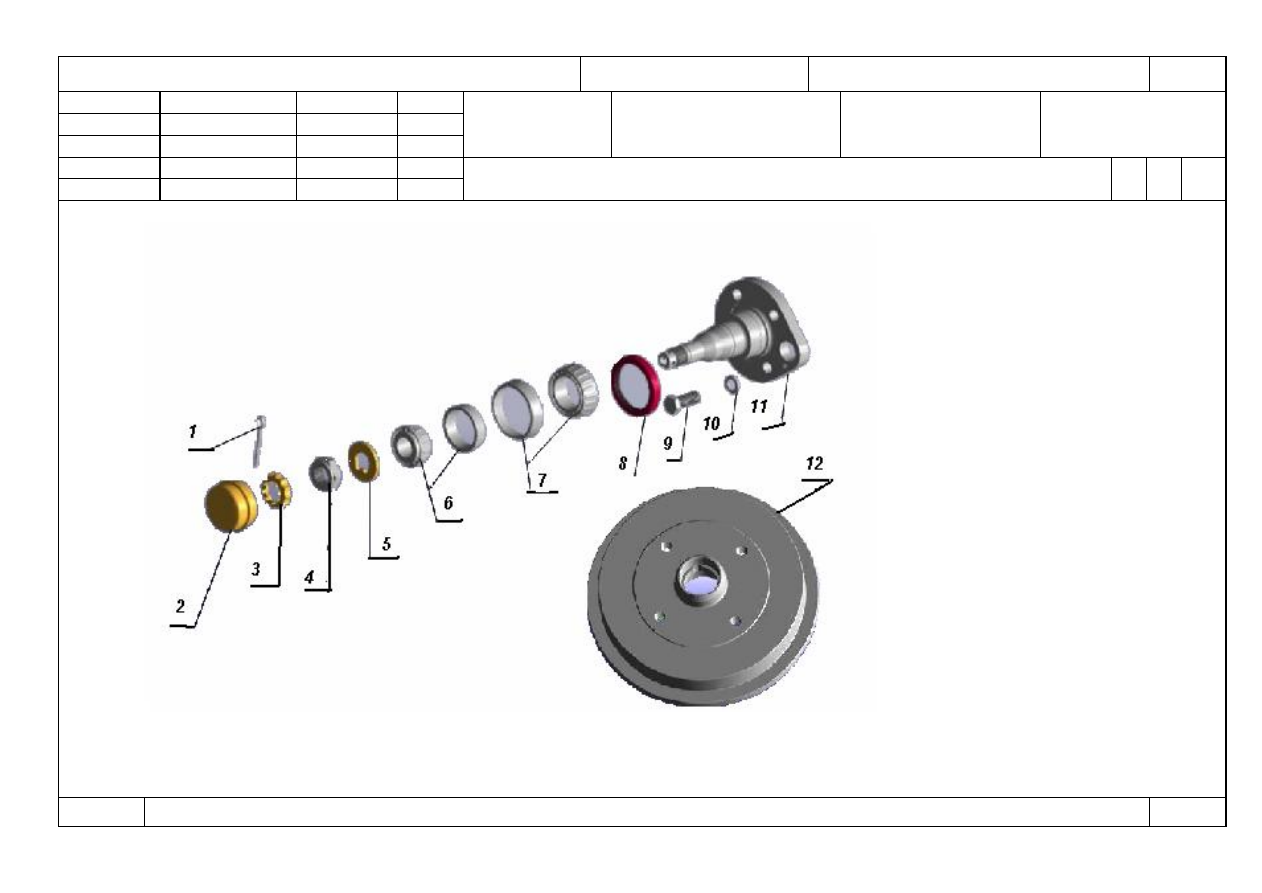

Сборка ступицы с подшипниками и манжетой

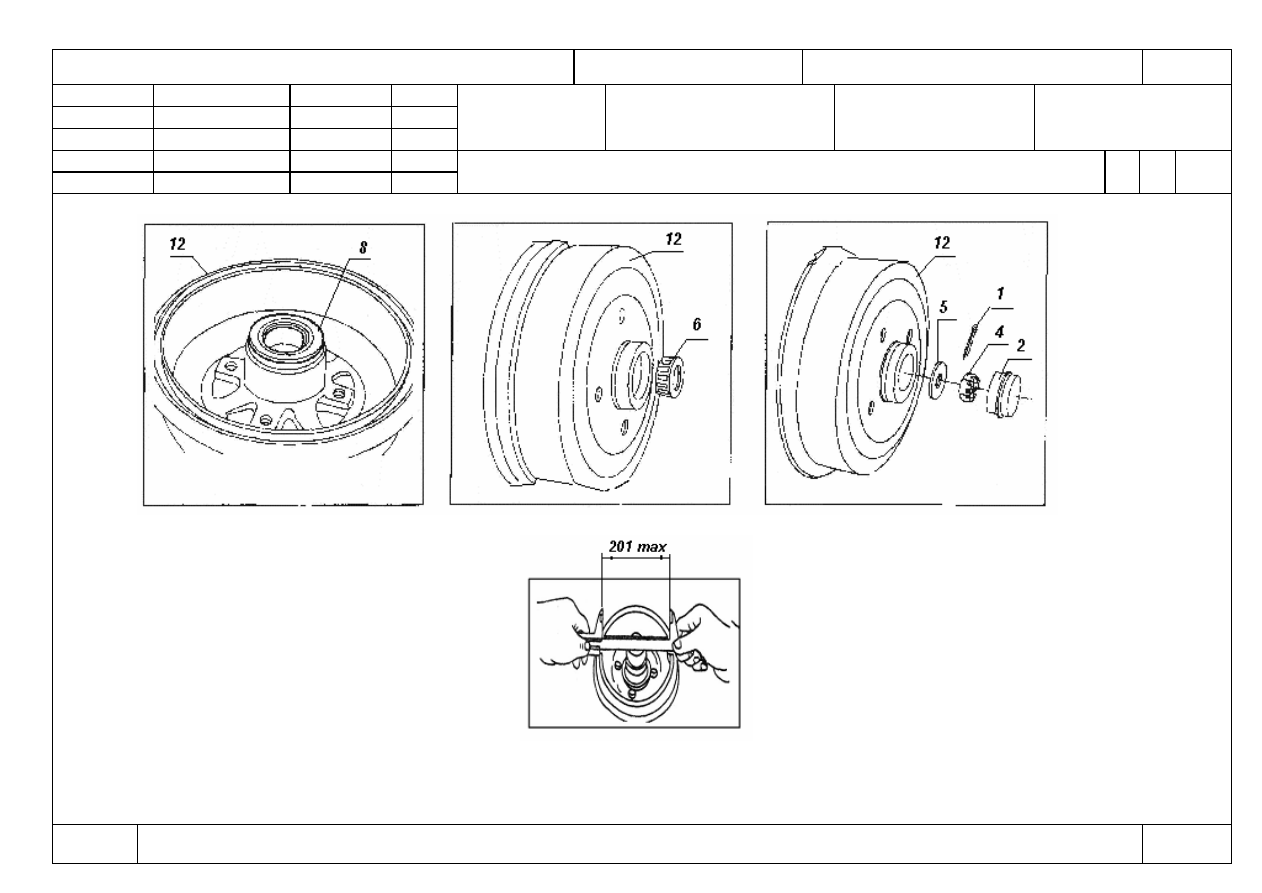

25480917. 75.042 А Цех Уч РМ Опер Код, наименование операции Обозначение документа Б Код, наименование оборудования СМ Проф. Р УТ КР КОИД ЕН ОП Кшт Тпз Тшт К/М Наименование детали, сб. единицы или материала Обозначение, код ОПП ЕВ ЕН КИ Н.расх. 01 О 02 1. Запрессовать обоймы подшипников на прессе при помощи оправки съемника КМ-266-А и оправки J 36791 без перекосов, 03 до упора в буртики посадочных мест. 04 Внимание! Установку новых подшипников производить очищенными от консервации. 05 06 2. Заполнить обоймы подшипников смазкой «ЛИТОЛ-24» до заполнения всего пространства вокруг роликов и полость между ними. 07 08 3. Вставить в тормозной барабан (ступицу) поз. 12 внутреннюю обойму и запрессовать манжету поз.8. 09 10 4. Установить в тормозной барабан (ступицу) поз. 12 наружную обойму подшипника. 11 Установить на ось ступицы тормозной барабан поз.12 с подшипниками в сборе. 13 и уложить на подставку. 14 Установить на ось ступицы шайбу специальную поз.5. 16 17 7. С помощью руки предварительно закрутить гайку оси поз. 4 крепления ступицы поз.12. 18 19 8. Закрутить гайку поз. 4 с Мкр=20 Н.м, проворачивая колесо для полной посадки подшипника, затем отпустить на 180 0 и снова 20 Затянуть с Мкр=1 Нм. 21 22 9. Установить новый шплинт поз. 1 и загнуть концы. 23 МК/КТТП ТП. 75.042 40
|
