Силовой агрегат

21





























































Подсоединение рулевого механизма

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

М 02  Жидкость трансмиссионная                                             GM DEXRON  3                                                                 л.            1,1

03

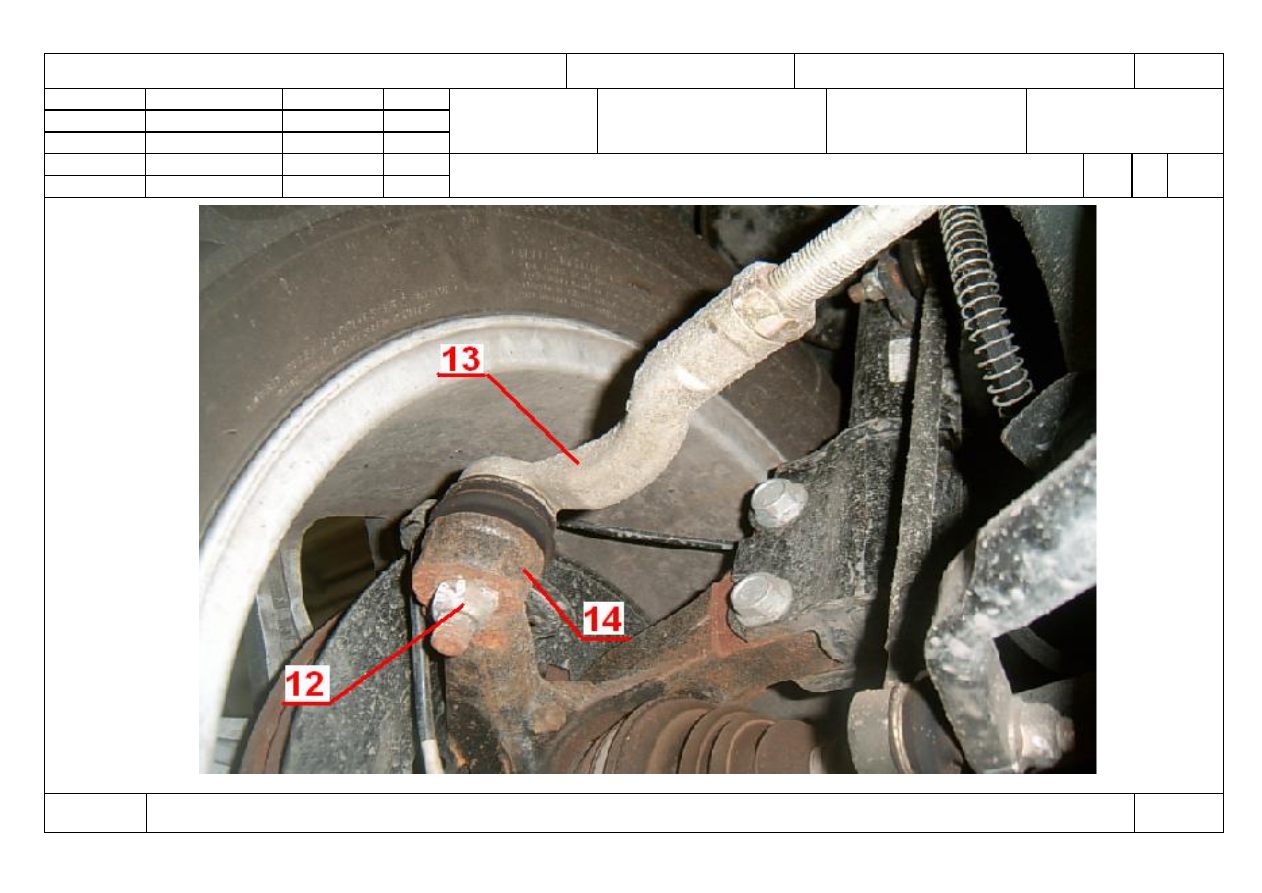

О 04 1. Соединить поворотный кулак (поз.14) с наконечником  рулевой тяги (поз.13) и  закрепить гайкой (поз.12) с Мкр= 40 Нм.

 05

06 2.

Выполнить переход (1) для противоположной стороны.

07

08 3.

Подсоединить промежуточный вал (поз.9) к рулевому механизму (поз.11) и закрепить болтом (поз.10) с Мкр= 30 Нм.

 09

10 4.

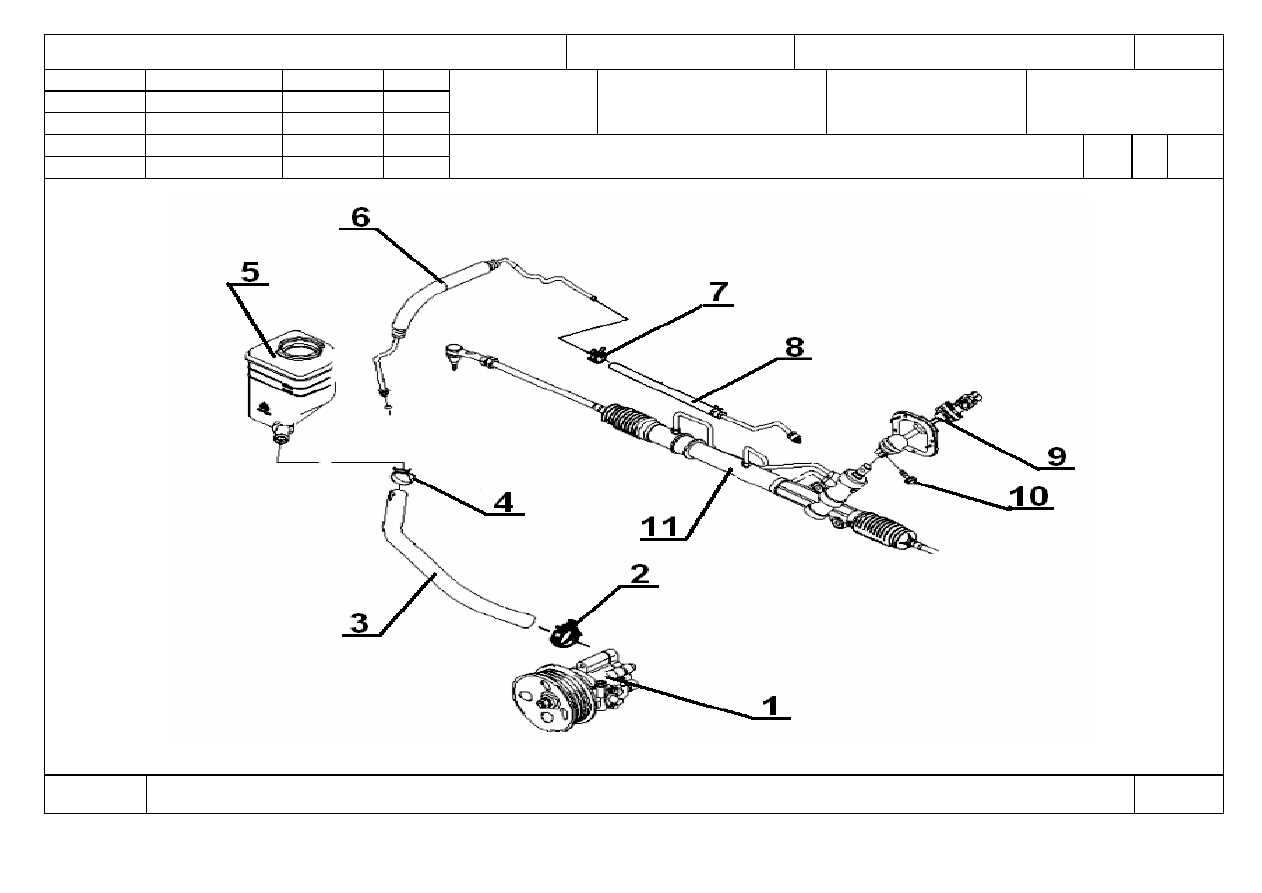

Подсоединить патрубок обратной подачи масла (поз.8) к патрубку подачи масла в резервуар (поз.6) и закрепить хомутом (поз.7),

11

обеспечив герметичность и надежность соединения.

12

 13 5.

Подсоединить патрубок  подачи масла (поз.3) к масляному резервуару (поз.5), насосу гидроусилителя руля (поз.1) и закрепить

14

хомутами (поз.2, поз.4), обеспечив герметичность и надежность соединения.

15

16 6.

Заправить систему гидроусилителя руля с помощью установки для замены масла.

17

18 7.

На работающем двигателе вращать рулевое колесо от левого крайнего положения до правого крайнего, до устранения характер-

19

ных звуков и устранения воздуха из системы гидроусилителя руля.

20

 21 8.

Проверить заправку системы гидроусилителя руля трансмиссионной жидкостью.

22

23 9.

Уровень жидкости должен находиться между метками «min» и «max», находящимися на масляном резервуаре (вид А).

24

МК/КТТП

ТП. 75.041
