Контроль

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02  -   гаек крепления отрицательного и положительного жгутов АКБ Мкр=6,0…7,5 Нм;

03  -   гаек крепления наконечника рулевых тяг к поворотному кулаку Мкр=27…32 Нм;

 04  -   гайки и болтов крепления трубопроводов ГУР к кронштейну левого лонжерона  моторного отсека Мкр=6,0…7,5 Нм;

05  -   болтов крепления трубки ГУР к поперечной опоре Мкр=17…23 Нм;

      06   -   болта крепления промежуточного вала к рулевому механизму Мкр=27…32 Нм;

07  -   пробки сливного отверстия поддона двигателя Мкр=14…16 Нм;
08  -   пробки отверстия для заправки и контроля уровня масла в КПП  Мкр=14…16 Нм;
09  -   гайки крепления плюсового провода к генератору Мкр=2,0…4,0 Нм;

 10  -   гайки крепления положительного провода к генератору Мкр=10…12,6 Нм;

11  -   гайки крепления массового провода к двигателю Мкр=10…12,6 Нм;

12  -   гайки крепления положительного провода к стартеру Мкр=10…12,6 Нм;

    13  -   гайки крепления массового провода к двигателю Мкр=12…16 Нм;

14  -   сливной пробки корпуса термостата Мкр=12…16 Нм;
15  -   гаек крепления приемной трубы к выпускному коллектору Мкр=51…65 Нм;
16  -   болтов крепления катализатора с приемной трубой Мкр=27…32 Нм;

  17  -   болтов крепления воздушного фильтра к кузову ав-ля Мкр=5,0…6,3 Нм;

18  -   хомутов крепления резонатора к воздушному фильтру к дроссельной заслонке Мкр=3…4 Нм;

 19  -   хомутов крепления патрубков отвода картерных газов к резонатору Мкр=3…4 Нм;

20  -   болтов крепления приемной трубы к кузову ав-ля  Мкр=3…4 Нм;

 21  -   болта крепления тяги переключения передач  Мкр=25…32 Нм;
 22  -   болта крепления подводящей и приемной трубок системы кондиционера  Мкр=25…32 Нм;

 23  -   гайки передней ступицы Мкр=250…280 Нм;

24  -   болта и гайки клеммного соединения шаровой опоры с поворотным кулаком Мкр=78…81 Нм;

МК/КТТП

ТП. 75.037

88





ГОСТ 3.1118  форма 1б

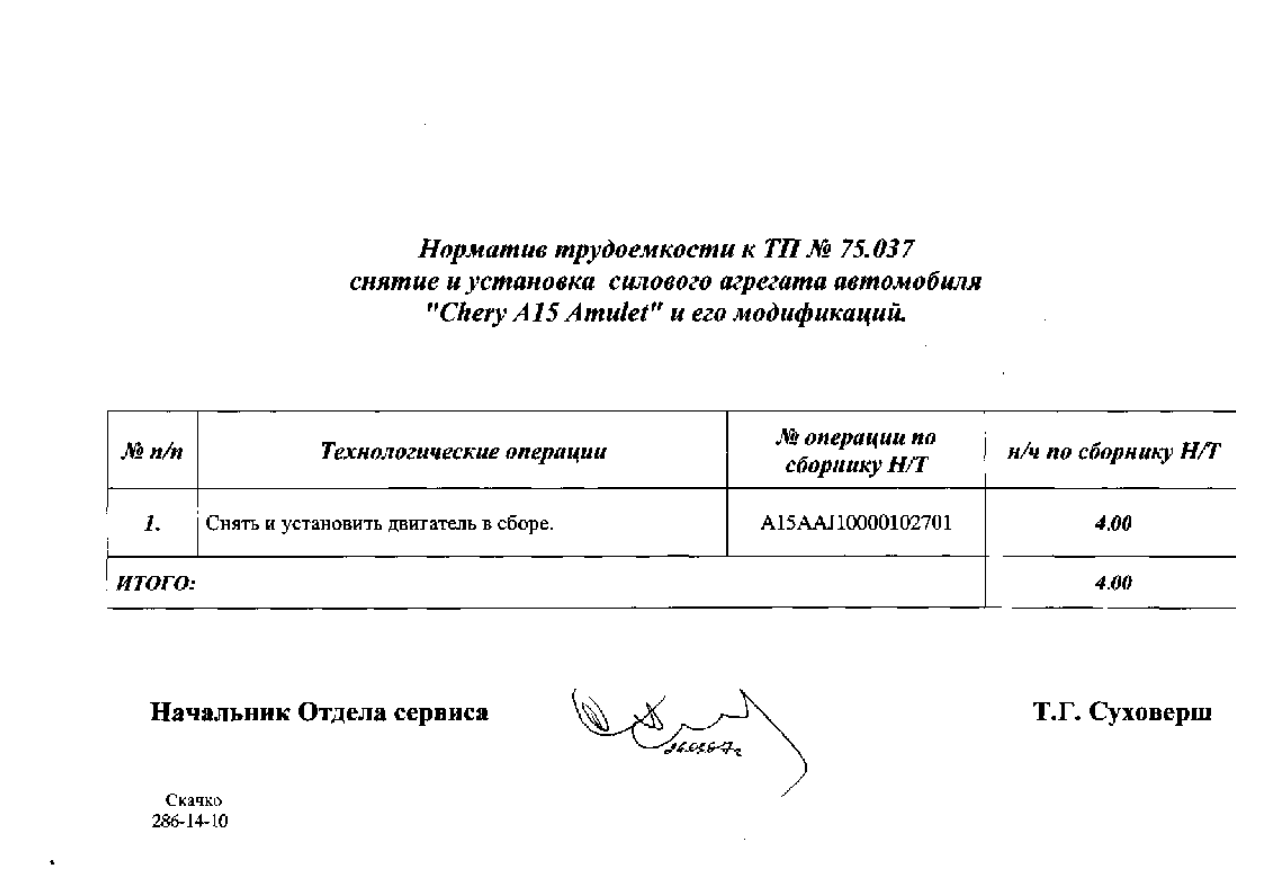

Силовой агрегат авт. Chery A15

 89





Контроль

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02  -   колесных болтов Мкр=95…115 Нм;

03  -   болтов крепления подрамника к кузову автомобиля Мкр=110…137 Нм;

 04  -   болтов (поз.5 КЭ лист 86) крепления поперечины к кузову автомобиля Мкр=72…90 Нм;

05  -   болтов (поз.6 КЭ лист 86) крепления поперечины к кузову автомобиля Мкр=60…75 Нм.

   Р 06     100 %

07

Т 08 1. Плоскогубцы  760N1HAZET.

09 2. Ключ S=10  603-10 HAZET.

 10 3. Ключ S=13  450 N-13х14 HAZET.

11 4. Ключ S=17  603-17 HAZET.

12 5. Головка 1/2" S=8  900-8 HAZET.

    13 6. Головка 1/2" S=10 900-10 HAZET.

14 7. Головка 1/2" S=13 900-13 HAZET.
15 8. Головка 1/2" S=16 900-16 HAZET.
16 9. Головка 1/2" S=17 900-17 HAZET.

  17 10. Головка 1/2" S=18 900-18 HAZET

18 11. Головка 1/2" S=19 900-19 HAZET.

 19 12. Головка 1/2" S=30 900-30 HAZET.

20 13. Головка 1/2" Т50 992-Т HAZET.

 21 14. Удлинитель L=123 мм 917-5 HAZET .
 22 15. Удлинитель L=248 мм 918-10 HAZET.

 23 16. Вставка 9х12 -->1/2".

24 17. Вставка  S22, 1/2".

МК/КТТП

ТП. 75.037

89



ГОСТ 3.1118  форма 1б

Силовой агрегат авт. Chery A15

90





Контроль

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

 Т 0218. Переходник 3/4"-->1/2".

03 19. Трещотка 1/2'' 916 SP HAZET.

 04 20. Рукоятка 1/2" 8150NR.

05 21. Гайковерт угловой 1/2"  АТ 705В.

      06  22. Гайковерт 1/2"  LTV38 R50-13.

07 23. Гайковерт  1/2"  ХТ 123.

08 24. КП 10-100 Нм 1/2".
09 25. КП 20-200, 1/2".

 10 26. ДК 2-30 Нм 9х12.

11 27. ДК 40-800Нм  3/4".

12 28. Термометр ТЕМР-3.
13 29. Детектор утечки GAS-Check-240.
14 30. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».
15 31. Кисть КФК-10 ГОСТ 10597-77.
16 32. Ветошь.

  17

18
19
20
21
22

23
24

МК/КТТП

ТП. 75.037

90
