88 – ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

Система кондиционирования воздуха

Вентиляция

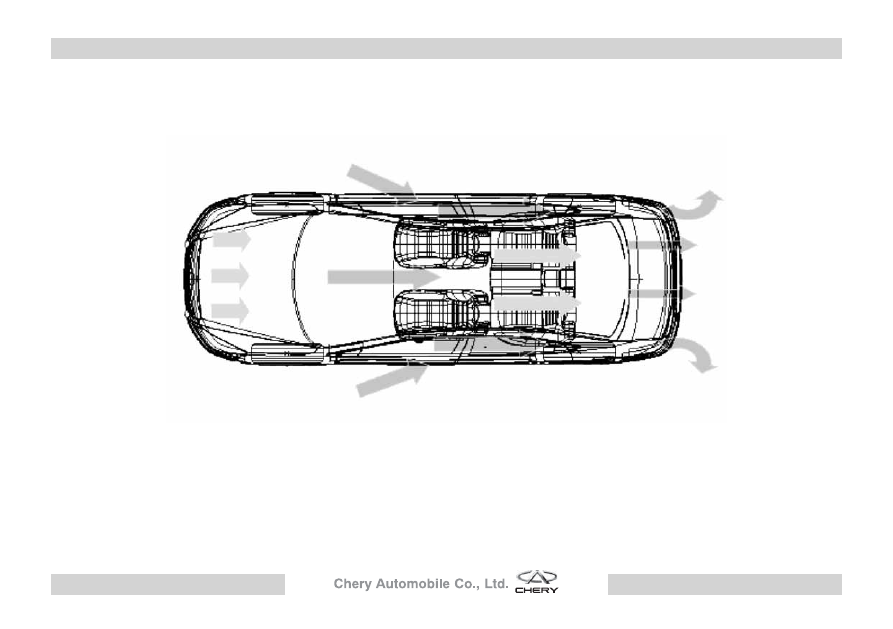

Наружный воздух поступает в автомобиль через нишу перед ветровым стеклом. Поэтому для
эффективной и бесперебойной работы системы отопления и вентиляции необходимо очищать эту
нишу от снега, листьев и прочих предметов.

ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ  –  89

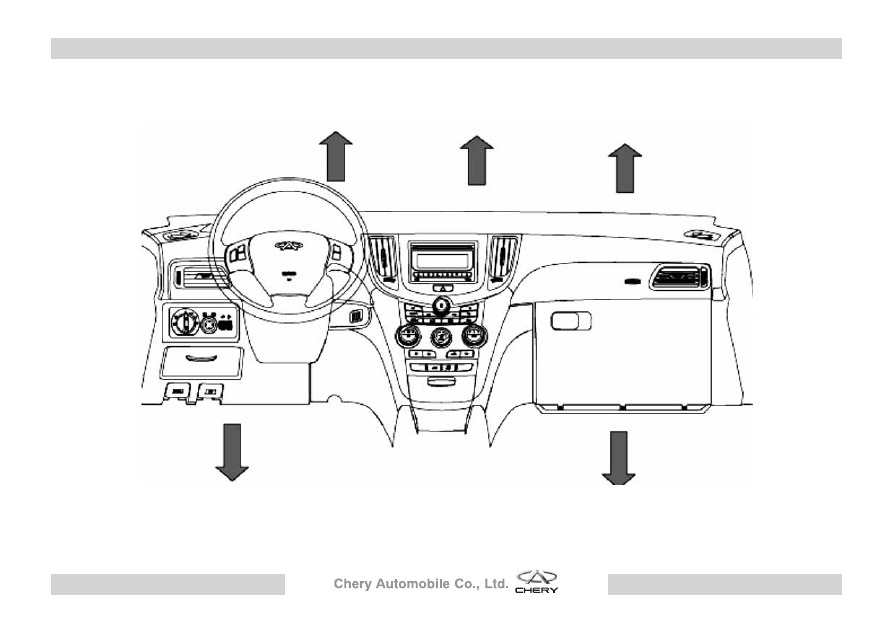

             Сопла обдува ветрового стекла

Нижние вентиляционные отверстия

90 – ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

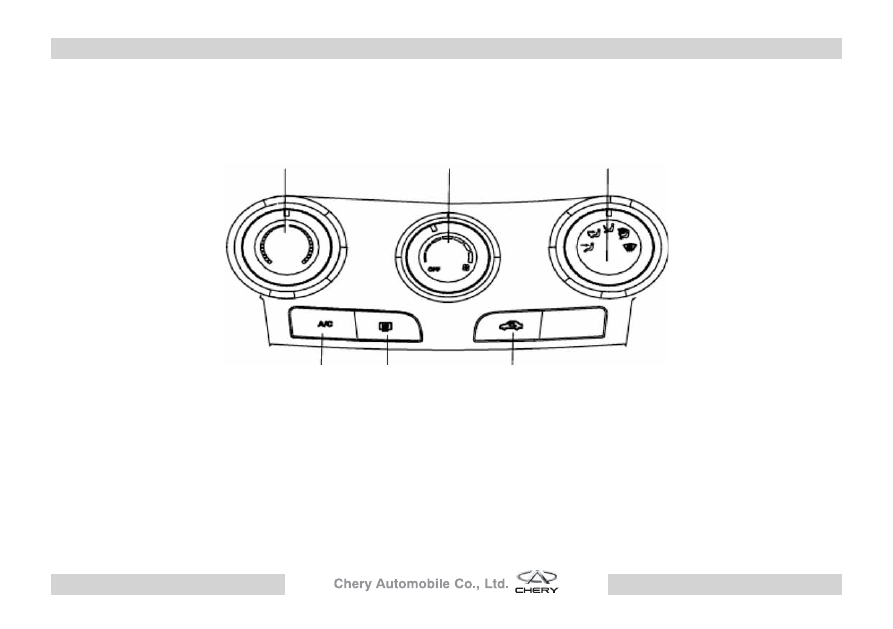

Система кондиционирования воздуха с ручным управлением

Переключатель режимов

распределения воздуха

Переключатель рецир-

куляция воздуха/подача

наружного воздуха

Регулятор скорости

вращения вентилятора

Выключатель обогрева-

теля заднего стекла

Регулятор

температуры

Выключатель

системы конди-

ционирования

воздуха

Панель управления обеспечивает кон-
троль следующих функций:

Переключение режимов работы

•

Охлаждение воздуха системой кон-

•

диционирования воздуха

Регулирование скорости вращения

•

вентилятора

Регулировка температуры воздуха,

•

поступающего в салон

  На панели управления Вы може-

те выбрать любую из приведенных
ниже функций:

Температура в салоне автомобиля

•

Скорость вращения вентилятора

•

Разные режимы подачи воздуха в

•

салон автомобиля

ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ  –  91

ПАНЕЛЬ УПРАВЛЕНИЯ
СИСТЕМОЙ
КОНДИЦИОНИРОВАНИЯ
ВОЗДУХА

Регулятор температуры

Данный регулятор обеспечивает кон-
троль температуры поступающего
воздуха: красный сектор для нагретого
воздуха, а синий – для охлажденного.

Регулятор скорости
вращения вентилятора

По окружности данный регулятор раз-
мечен символами. Интенсивность ра-
боты вентилятора регулируется в диа-
пазоне то 1 до 7. Положение OFF указы-
вает на выключение вентилятора. При
переводе регулятора на одно деление
произойдет увеличение или уменьше-
ние скорости вращения вентилятора.

Переключатель режимов
распределения воздуха

При повороте этого регулятора конди-
ционер будет подавать воздух в салон
в том режиме, на который указывает
поворотная ручка регулятора.

Положение

  (центральные и бо-

ковые вентиляционные отверстия)

При данной регулировке воздух по-
дается в салон в основном через вен-
тиляционные отверстия в передней
панели.

Положение

 (нижние вентиля-

ционные отверстия)

При данной регулировке воздух пода-
ется в салон в основном через нижние
вентиляционные отверстия.

Положение

 (центральные, бо-

ковые и нижние вентиляционные
отверстия).

При данной регулировке воздух по-
дается в салон в основном через цен-
тральные, боковые и нижние вентиля-
ционные отверстия.

Положение

 (сопла для обдува

ветрового стекла, нижние вентиля-
ционные отверстия)

При данной регулировке воздух пода-
ется в салон в основном через сопла
для обдува ветрового стекла и нижние
вентиляционные отверстия.

Положение

 (сопла для обдува

ветрового стекла)

При данной регулировке воздух пода-
ется в салон в основном через сопла
для обдува ветрового стекла.
