Chery M11 CVT. Руководство - часть 9

40 – ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

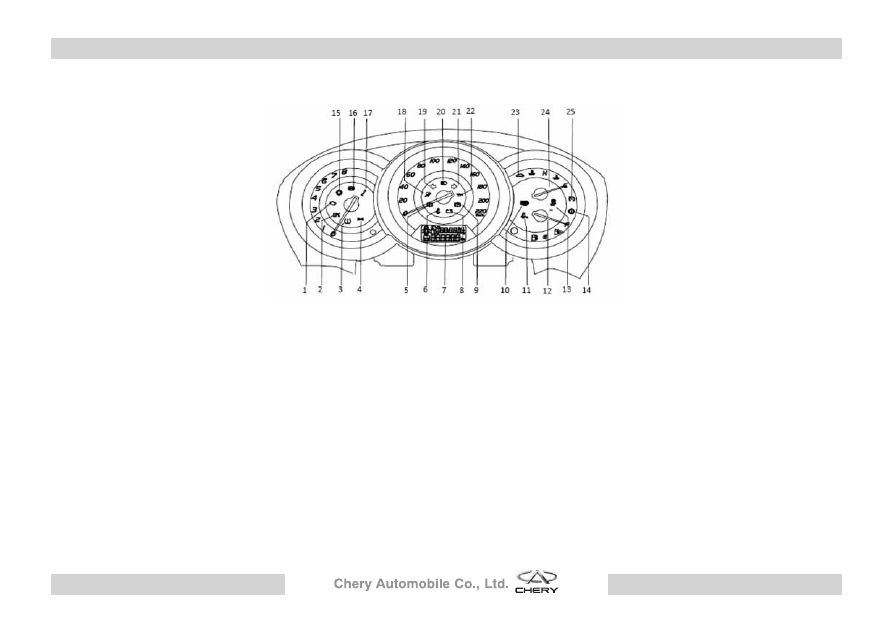

 ПАНЕЛЬ ПРИБОРОВ

1. Сигнализатор

неисправ-

ности двигателя

2. Сигнализатор

неис-

правности системы
управления двигателем

3. Сигнализатор

низко-

го давления воздуха
в шинах

4. Индикатор

включения

габаритных фонарей

5. Сигнализатор

неис-

правности тормоз-
ной системы

6.  Сигнализатор не пристег-

нутого ремня безопасно-
сти водителя

7. Жидкокристаллический

экран

8. Индикатор

отсут-

ствия заряда аккуму-
ляторной батареи

9. Индикатор

включен-

ного стояночного
тормоза

10. Индикатор дневных

ходовыхогней

11. Индикатор непристегну-

того ремня безопасности
переднего пассажира

12. Индикатор минималь-

ного запаса топлива в
баке

13. Сигнализатор систе-

мы курсовой устой-
чивости

14. Индикатор неисправ-

ности трансмиссии

15. Сигнализатор си-

стемы рулевого
управления

16. Сигнализатор антиблоки-

ровочной системы тормо-
зов

17. Индикатор необходимо-

сти проведения техни-
ческого обслуживания

18. Индикатор неисправ-

ности системы поду-
шек безопасности

19. Индикатор указателя

левого поворота

20. Индикатор включе-

ния дальнего света
фар

21. Индикатор указателя

правого поворота

22. Индикатор низкого дав-

ления моторного масла

23. Индикатор противоу-

гонной системы

24. Указатель темпера-

туры охлаждающей
жидкости двигателя

25. Индикатор системы

круиз-контроля

ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ  –  41

ПРЕДУПРЕЖДАЮЩИЕ
СИГНАЛИЗАТОРЫ

Предупреждающие сигнализаторы
используются для сообщения води-
телю сведений о рабочем состоянии
агрегатов и систем, а также о наличии
серьезных неисправностей или по-
вреждений у автомобиля. При неис-
правности одной из систем загорается
или начинает мигать соответствующий
предупреждающий сигнализатор.

После включения зажигания большин-
ство предупреждающих сигнализато-
ров включаются на несколько секунд,
и происходит самодиагностика со-
ответствующих систем. Если какой-
либо предупреждающий сигнализа-
тор включился и не погас, либо начал
мигать после запуска двигателя, то
автомобиль необходимо доставить на
сервисную станцию авторизованного
дилера Chery для ремонта.

Сигнализатор минимального
уровня топлива в баке

Включение этого сигнали-
затора происходит, если в
баке осталось немного то-
плива, и стрелка указателя
уровня переходит в красный
сектор.

При включении этого сигнализатора
необходимо как можно скорее доза-
править топливный бак.

Сигнализатор
антиблокировочной системы
тормозов (ABS)

Этот сигнализатор загора-
ется на несколько секунд
после включения зажига-
ния; в это время происходит

самодиагностика системы ABS. Если
после запуска двигателя этот сигнали-
затор включился и не погас, либо на-
чал мигать, то это означает неисправ-
ность системы ABS. При неисправно-
сти системы ABS тормозная система

продолжает нормально функциониро-
вать, несмотря на включенный сигна-
лизатор. В этом случае автомобиль
необходимо как можно скорее доста-
вить на сервисную станцию авторизо-
ванного дилера Chery для ремонта.
При неисправности этой системы
управлять автомобилем нужно с осто-
рожностью и не двигаться с высокой
скоростью. Более подробные сведе-
ния о работе системы ABS приведены
в разделе «Тормозная система».

Индикатор включенного
стояночного тормоза

Индикатор стояночного тор-
моза загорается при вклю-
ченном зажигании и подня-
том вверх рычаге стояночно-

го тормоза. Сигнализатор стояночного
тормоза гаснет при опущенном вниз
рычаге стояночного тормоза. Состоя-
ние стояночного тормоза определяет-
ся по работе соответствующего сигна-
лизатора.

42 – ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

Сигнализатор неисправности
тормозной системы

Данный сигнализатор заго-
рается только после включе-
ния зажигания. Сигнализатор

включается при неисправности тор-
мозной системы или при низком уров-
не тормозной жидкости (ниже отметки
MIN).

Если сигнализатор светится непре-
рывно, то сначала нужно проверить
уровень тормозной жидкости. При
низком уровне следует немедленно
долить тормозную жидкость в бачок
главного тормозного цилиндра до
уровня между отметками MIN и MAX.
Затем автомобиль необходимо доста-
вить на сервисную станцию автори-
зованного дилера Chery для проверки
тормозной системы.

 Если этот сигнализатор

включился во время движения ав-
томобиля, то это значит, что один из
контуров тормозной системы вышел
из строя. В этом случае следует дви-
гаться с небольшой скоростью и об-
ратиться на ближайшую сервисную
станцию авторизованного дилера
Chery для ремонта. При движении в
такой ситуации следует учитывать
снижение эффективности тормозной
системы и увеличение тормозного
пути. Необходимо увеличить дистан-
цию до движущегося впереди авто-
мобиля и при торможении нажимать
педаль тормоза с большим усилием.

При одновременном включении сиг-
нализатора неисправности антибло-
кировочной системы (ABS) и сигна-
лизатора неисправности тормозной
системы следует, соблюдая меры
безопасности, немедленно остано-
вить автомобиль. Для проверки тор-
мозной системы нужно обратиться
на сервисную станцию авторизован-
ного дилера Chery.

Индикатор включения
габаритных фонарей

Этот индикатор светится
при включенных габарит-
ных фонарях.

Сигнализатор не пристегнутого
ремня безопасности

Если при включенном зажига-
нии ремень безопасности во-
дителя не пристегнут, то на па-
нели приборов загорится све-
товой индикатор, предупре-

ждающий водителя о необходимости
пристегнуть ремень безопасности.

Сигнализатор неисправности
двигателя

Этот сигнализатор включает-
ся после поворота ключа за-
жигания в положение ON.

Если электронные системы двигателя
исправны, то сигнализатор выключит-
ся после пуска двигателя. Двигатель

ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ  –  43

следует проверить, если данный сиг-
нализатор не выключается. Если этот
сигнализатор включился во время ра-
боты двигателя, это свидетельствует о
неисправности электронной системы
управления двигателем. В этом случае
следует обратиться на сервисную стан-
цию авторизованного дилера Chery
для ремонта автомобиля.

Сигнализатор неисправности
системы управления
двигателем

Этот сигнализатор включает-
ся, если замок зажигания на-
ходится в положении ON и

электронная система управления дви-
гателем находится в режиме самоди-
агностики. Если электронные системы
двигателя исправны, то сигнализатор
выключится после пуска двигателя.
Если сигнализатор будет светиться и
после пуска двигателя, то необходимо
проверить двигатель. Если сигнализа-
тор включился во время движения ав-

томобиля, то это говорит о появлении
неисправности электронного блока
управления двигателем. В этом случае
следует как можно скорее обратиться
на сервисную станцию авторизован-
ного дилера Chery для ремонта.

Индикатор включения дальнего
света фар

Этот сигнализатор горит при
включении дальнего света
фар или при сигнализации

дальним светом фар.

Индикаторы включения
указателей поворота

Один из индикаторов ука-
зывает на включение ука-

зателей левого поворота, а второй - на
включение указателей правого пово-
рота. При включении указателей лево-
го или правого поворота соответству-
ющий индикатор будет мигать с не-
большой частотой. При включении

аварийной световой сигнализации оба
этих индикатора будут мигать одно-
временно.

Если частота мигания индикатора
включения указателей поворота воз-
росла вдвое, то это указывает на вы-
ход из строя соответствующих указа-
телей.

Индикатор неисправности
системы подушек
безопасности

Этот сигнализатор включает-
ся на 3-4 секунды при пере-
воде замка зажигания в поло-

жение ON и затем гаснет, что означает
исправность подушек безопасности. В
противном случае этот сигнализатор
не выключается.

Включение этого сигнализатора во вре-
мя движения автомобиля указывает на
возникновение неисправности. В этом
случае автомобиль необходимо доста-
вить на сервисную станцию авторизо-
ванного дилера Chery для проверки.
