Chery Kimo. Руководство - часть 27

1 0 8

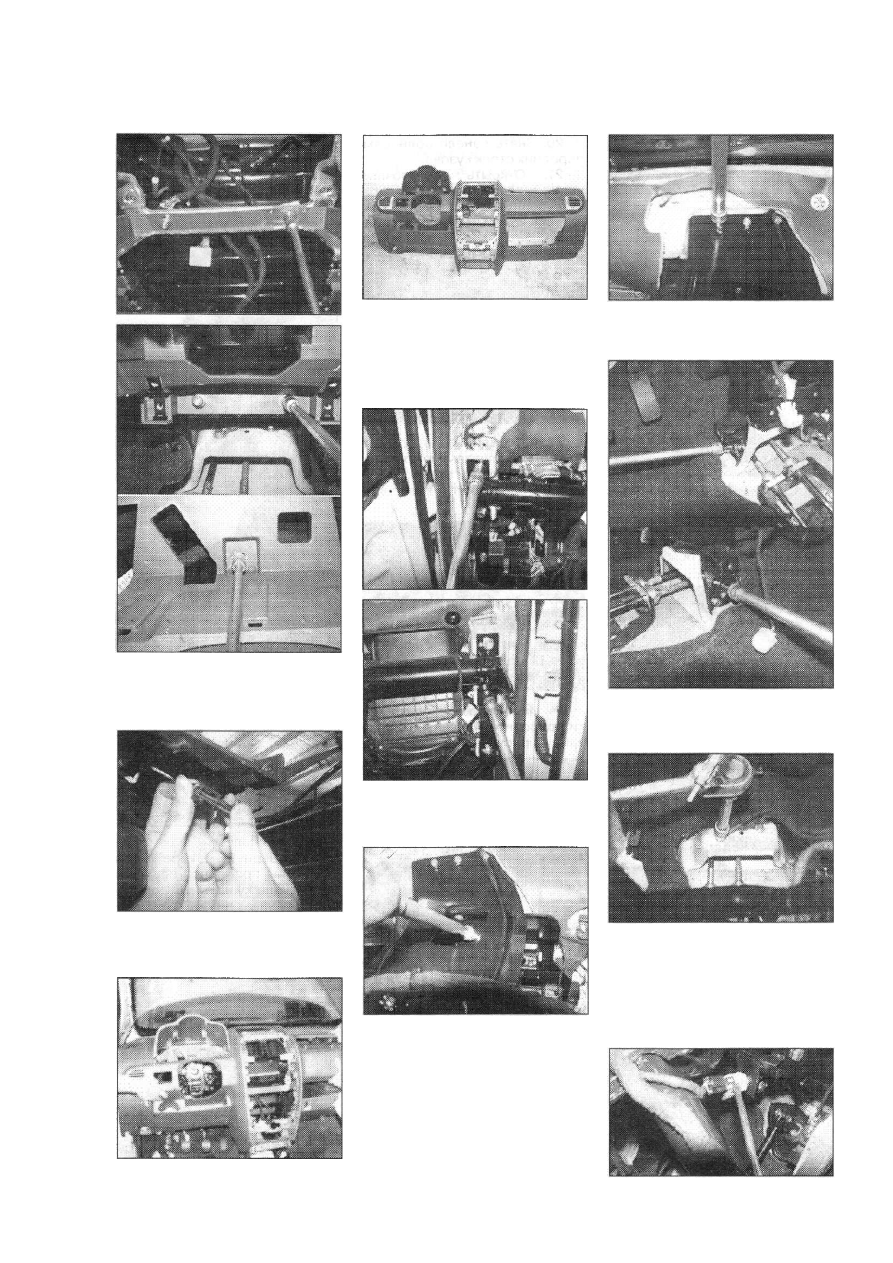

27. Отсоединить разъем

электропроводки от правого и
левого динамиков аудиосисте­
мы.

28. Снять и извлечь из салона

панель приборов, как показано
на рисунке.

29. Используя торцовый

ключ, отвернуть две гайки и че­

тыре болта крепления опорной

поперечины панели приборов к
правой и левой стойкам кузова,
как показано на рисунке.

30. Используяторцовыйключ,

отвернуть болты крепления,
указанные на рисунке ниже.

31. Используя торцовый

ключ, отвернуть четыре болта
крепления, показанные на ри­

сунке ниже.

32. Используяторцовыйключ,

отвернуть четыре болта крепле­
ния, указанные на рисунке.

33. Отвернуть два болта кре­

пления проводов «массы», как
показано на рисунке.

34. Отвернуть болт и четыре

гайки крепления боковой пане­

ли облицовки, затем отсоеди­

нить панель.

35. Отсоединить все разъе­

мы, подсоединенные к опорной
поперечине приборной панели.

7 КУЗОВ

Illllllllllllllllllllllllllllllllllllllll

• i l l

1 0 9

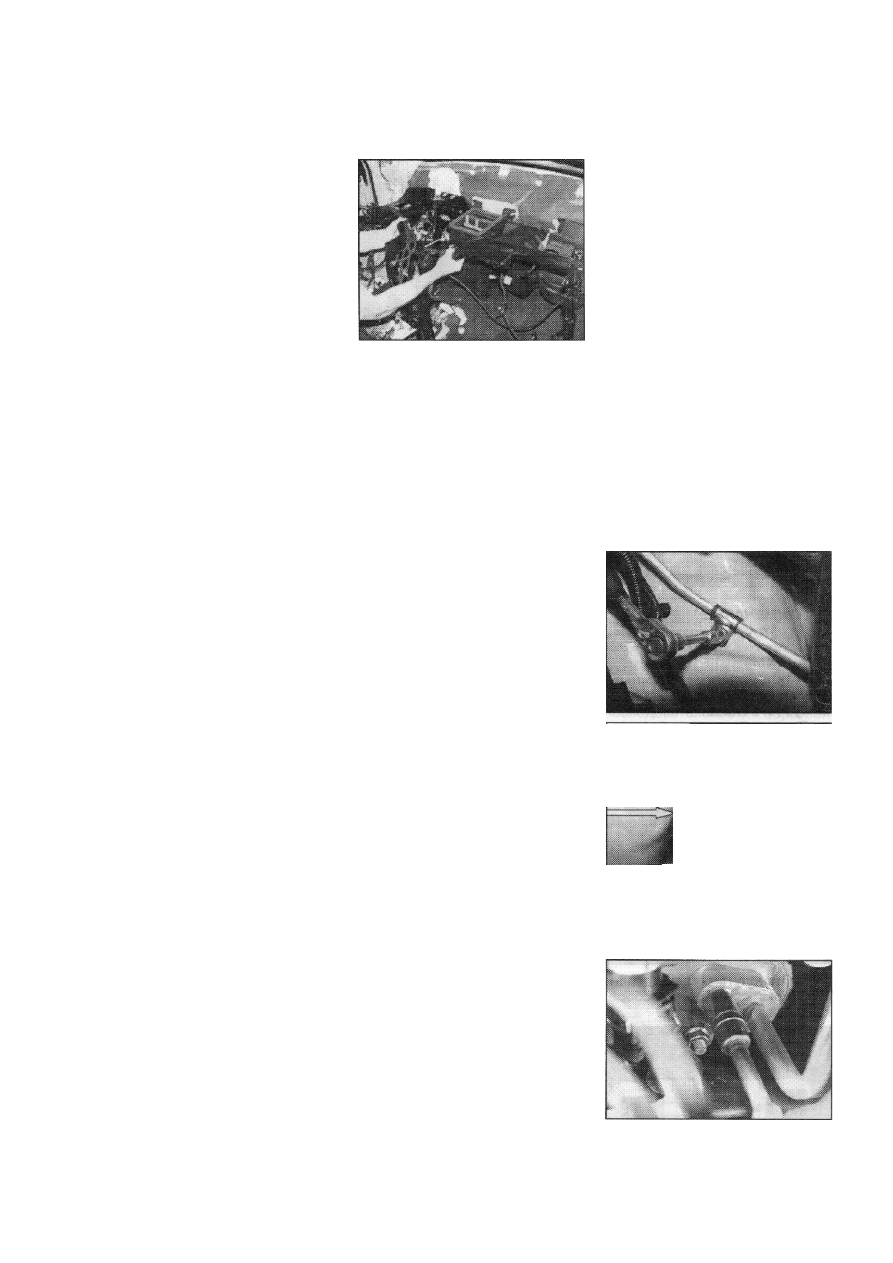

36. Снять опорную поперечи­

ну, как показано на рисунке.

37. Установка производится

в последовательности обратной

снятию.

7 . 1 2 СИСТЕМА КОНДИЦИОНИРОВАНИЯ

1.1 Меры предосторожности

при обращении

с хладагентом

1. Хладагент R-134а обладает

высокой летучестью. Попадание
капли хладагента на кожу может
вызвать местное обморожение.
Во время работ с хладагентом
обязательно пользоваться пер­
чатками.

2. Пользоваться очками для

защиты глаз и перчатками для
защиты рук. При попадании
хладагента в глаза немедленно

промыть их водой.

3. Емкость с хладагентом

R-134a находится под высоким

давления. Запрещается хранить

емкость в местах, где она может

подвергнуться воздействию вы­

соких температур. Температура

хранения не должна превышать

52 °С.

4. Герметичность системы

проверять электронным поис­
ковиком утечек. Следует пом­
нить, что хладагент R-134a при
воздействии на него открытого
пламени выделяет высокоток­

сичный газ фосген.

5. Для заправки контура хла­

дагента R-134a использовать
только масло указанной марки.

Применение масел других ма­
рок может вызвать выход систе­

мы из строя.

6. Поскольку масло PAG ин­

тенсивно поглощает влагу из

окружающего воздуха, следу­
ет соблюдать следующие меры
предосторожности:

• При снятии каких-либо де­

талей холодильного контура

сразу же заглушить отверстия

для защиты от попадания вла­

ги.

• При установке деталей хо­

лодильного контура снимать

заглушки отверстий непосред­
ственно перед установкой дета­
лей.

• Присоединение всех тру­

бопроводов и шлангов произво­

дить как можно быстрей, чтобы

предотвратить попадание влаги
в систему кондиционера.

Использовать компрес­

сорное масло только указанной

марки из герметичной емкости.

7. При случайной утечке хла­

дагента из системы, проветрить

рабочее место прежде, чем про­

должить работу.

Меры предосторожности при

замене деталей системы конди­

ционирования воздуха

1. Запрещено ослаблять сое­

динения деталей до слива хла­
дагента из системы.

2. Для предотвращения попа­

дания влаги сразу же закрывать

открытые отверстия деталей

колпачками или заглушками.

3. Снимать защитные за­

глушки только непосредственно
перед установкой детали.

4. При присоединении шту­

церов деталей обязательно

ставить новые уплотнительные

кольца, предварительно нанеся
на штуцер и уплотнение хлада­
гент или масло.

1.2 Снятие и установка

осушителя

1. Используя специальное

оборудование, разрядить си­
стему кондиционирования.

ПРИМЕЧАНИЕ:
Не производить работ с си­

стемой кондиционирования в
закрытом или не проветрива­
емом помещении.

2. Снять приборную панель

в сборе и опорную поперечину
панели (см. выше).

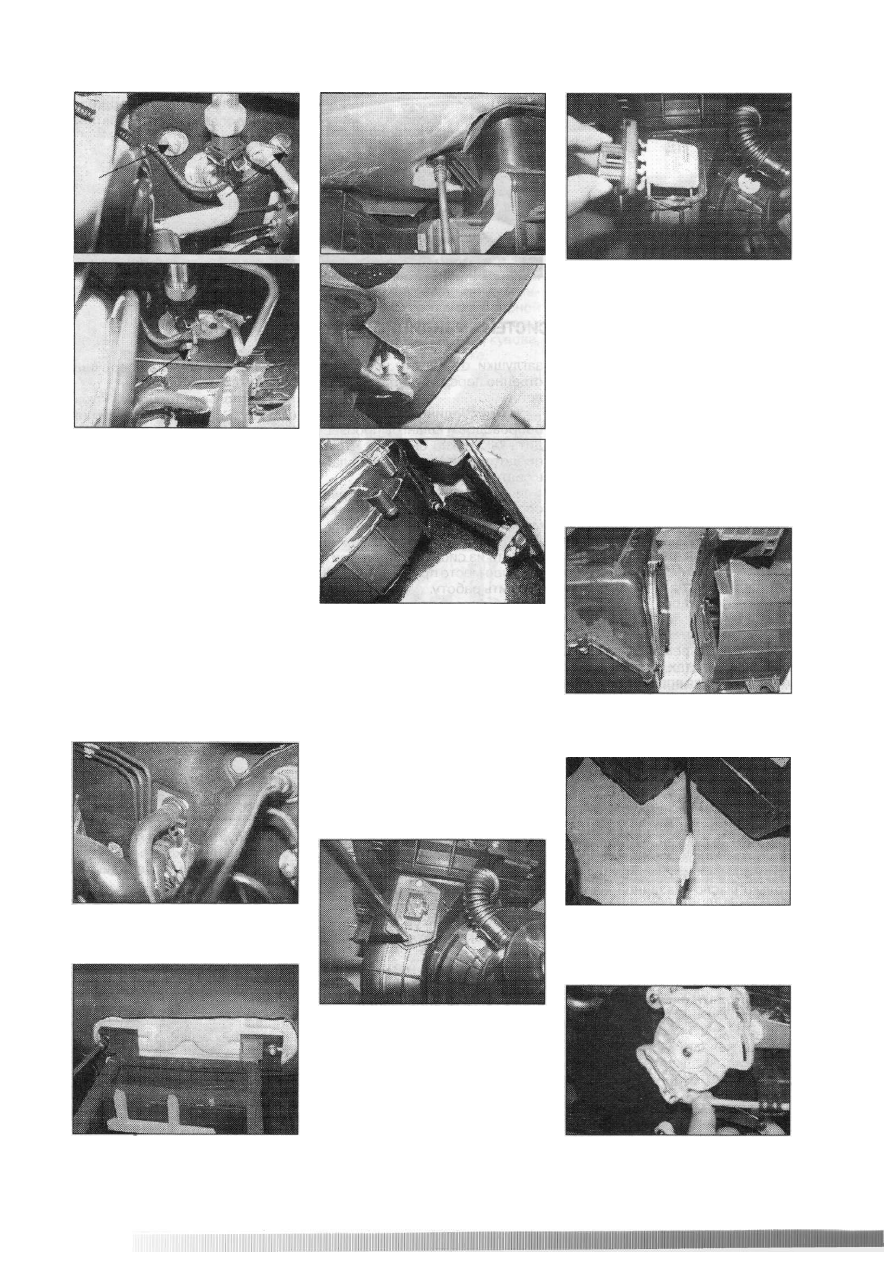

3. Используя торцовый ключ,

отвернуть болты крепления
кронштейнов патрубков высоко­
го и низкого давления системы
кондиционирования, как пока­
зано на рисунке.

г.

 X

4. Отпустить гайки крепления

патрубков высокого и низкого

давления, затем отсоединить

патрубки.

5. Отвернуть три гайки кре­

пления, указанные на рисунке.

7 КУЗОВ

1 1 0

6. Используя плоскогубцы,

отпустить хомуты крепления
входного и выходного патруб­
ков осушителя, затем отсоеди­
нить патрубки, как показано на
рисунке.

ПРИМЕЧАНИЕ:
Из патрубков возможно вы­

текание охлаждающей жид­

кости. Поэтому необходимо

быть предельно осторожным,
чтобы жидкость не попала на

кожу или в глаза.

После сборки, необходимо

проверить уровень охлажда­
ющей жидкости в системе и

долить до требуемого уров­

ня.

7. Отвернуть 8 гаек крепле­

ния блока осушителя в сборе,
как показано на рисунке.

8. Установка производится в

последовательности обратной

снятию.

1.3 Снятие и установка

модуля регулятора

скорости вентилятора

1. Отсоединить разъем регу­

лятора.

2. Используя отвертку, от­

вернуть два винта крепления
регулятора скорости потока
воздуха.

3. Извлечь из корпуса регуля­

тор, как показано на рисунке.

4. Установка производится в

последовательности обратной
снятию.

1А Снятие и установка

элемента отопителя

1. Снять модуль осушителя в

сборе.

2. Отсоединить электропро­

водку системы кондициониро­
вания.

3. Отвернуть два винта кре­

пления и отсоединить крышку

теплообменника, как показано

на рисунке.

4. Отсоединить разъем тер­

мостата осушителя, показанный
на рисунке ниже.

5. Отсоединить шток от ре­

гулировочной заслонки, затем

отсоединить трос регулировки,
как показано на рисунке.

7 КУЗОВ

1 1 1

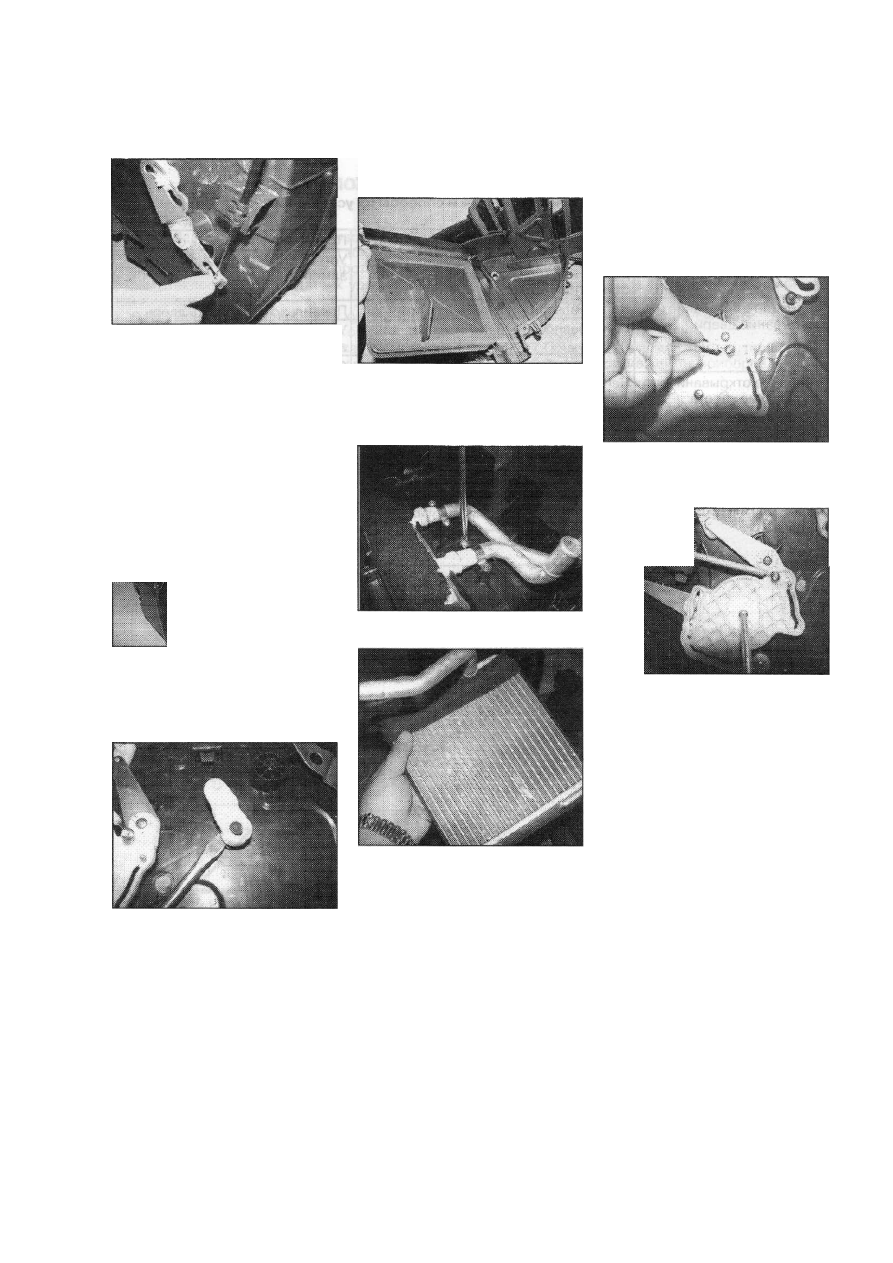

8. Снять крышку, показанную

на рисунке.

б. Отвернуть 8 винтов кре­

пления корпуса отопителя, за­

тем разъединить корпус.

ПРИМЕЧАНИЕ:

Уплотнитель корпуса ото­

пителя необходимо заменять
новым после каждой разбор­
ки.

7. Используя отвертку отсое­

динить зажимы, фиксирующие

крышку корпуса элементов си­

стемы кондиционирования, как

показано на рисунке.

9. Отвернуть винты крепле­

ния хомутов входного и выход­
ного патрубков, как показано на
рисунке.

10. Снять теплообменник.

11. Установка производится в

последовательности обратной

снятию.

1.5 Снятие и установка

регулятора заслонки

1. Отсоединить регулировоч­

ный шток. Затем отвернуть вин­

ты крепления, как показано на

рисунке.

2. Отвернуть три винта кре­

пления под контрольной пане­

лью, как показано на рисунке.

3. Установка производится в

последовательности обратной

снятию.

7 КУЗОВ
