Chery Kimo. Руководство - часть 22





8 7

7 КУЗОВ

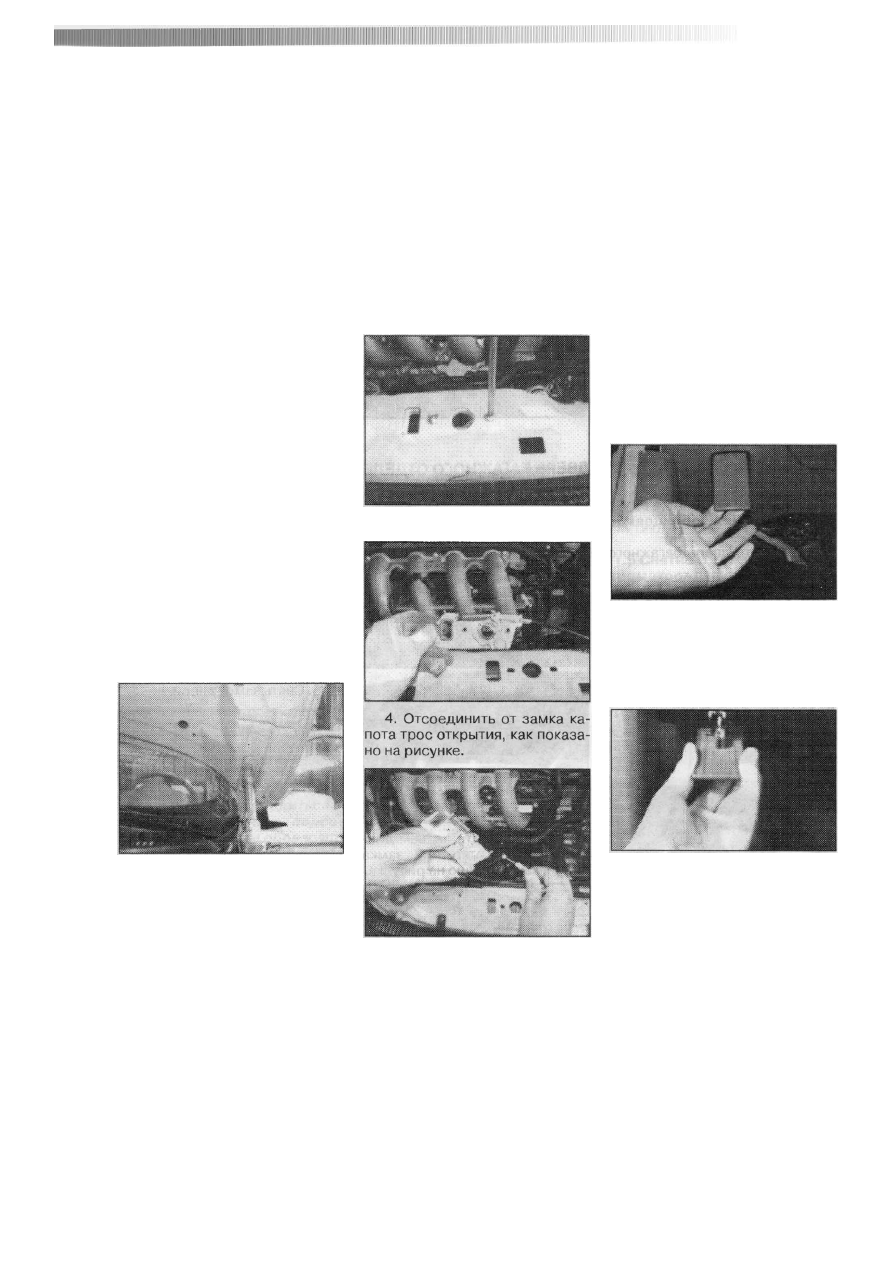

7.1 КАПОТ

1-1 Снятие, установка
и регулировка капота

ПРИМЕЧАНИЕ:
Быть предельно осторож­

ным при выполнении работ,

чтобы исключить поврежде­

ние лакокрасочного покрытия
кузова.

При снятии и установке

панелей облицовки интерье­
ра кузова, необходимо быть
осторожным, чтобы не повре­

дить их поверхности.

1. Открыть крышку капота ав­

томобиля.

2. Для снятия капота, необ­

ходимо полностью отвернуть

регулировочные болты. Затем

снять капот в сборе.

3. Для регулировки положе­

ния капота относительно кузо­
ва, необходимо отпустить, не

отворачивая, регулировочные
болты. Затем, перемещая капот

вперед/назад и вправо/влево,
отрегулировать его расположе­
ние.

4. Установка капота произво­

дится в последовательности об­

ратной снятию. При установке,

затянуть регулировочные болты
с моментом затяжки 29±3 Н-м.

1.2 Снятие и установка

замка капота

1. Открыть крышку капота.

2. Отвернуть отверткой два

винта крепления замка капота,
как показано на рисунке.

3. Извлечь замок капота.

5. Установка производится в

последовательности обратной
снятию.

1.3 Снятие, установка

и регулировка троса

отпирания замка капота

1. Для регулировки троса,

необходимо потянуть на себя
рычаг отпирания капота, затем,
вращая специальную регули­
ровочную гайку отрегулировать
натяжение.

2. Чтобы извлечь трос, необ­

ходимо после его отсоединения

от замка, используя специальные

плоскогубцы, отсоединить от ры­

чага, который находится внутри
салона, как показано на рисунке.

3. Установка производится в

последовательности обратной

снятию. После установки, в слу­
чае необходимости, произвести

регулировку троса.

7 КУЗОВ

8 8

1.1 Снятие и установка

1. Открыть крышку капота.

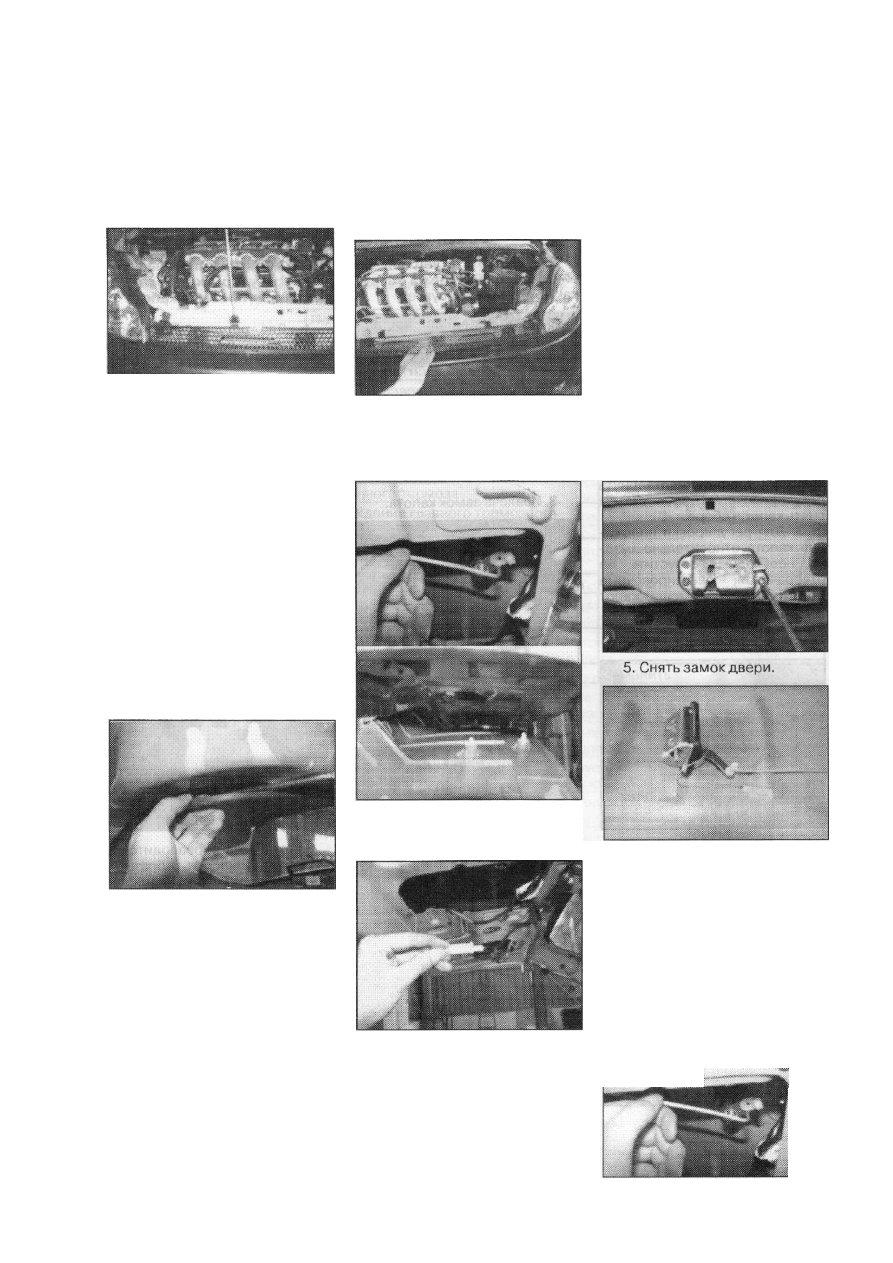

7.2 РАДИАТОРНАЯ РЕШЕТКА

2. Используя инструмент, от­

вернуть четыре болта крепления,
как показано на рисунке. Затем
снять радиаторную решетку.

3. Установка производится в

последовательности обратной
снятии. Болты крепления не­
обходимо затянуть с моментом
затяжки 5 Н-м.

7.3 ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ

1.1 Снятие и установка вну­

тренней панели облицовки

1. Открыть дверь багажного

отделения.

2. Используя отвертку с пло­

ским жалом, отсоединить вну­
треннюю панель облицовки

двери багажного отделения, как

показано на рисунке.

ВНИМАНИЕ:
Быть аккуратным, чтобы не

повредить лакокрасочное по­
крытие.

3. Установка производится в

последовательности обратной

снятию.

1.2 Снятие и установка  з а м к а

двери багажного отделения

1. Открыть дверь багажного

отделения.

2. Отсоединить шток верхне­

го замка двери багажного отде­

ления, как показано на рисунке.

3. Отсоединить разъем дис­

танционного открытия замка
двери, как показано на рисунке.

6. Установка производится в

последовательности обратной
снятию.

1,3 Снятие и установка

цилиндра замка

1. Отсоединить шток от рыча­

га отпирания двери багажного

отделения, как показано на ри­
сунке.

4. Используя крестовую от­

вертку, отвернуть два винта кре­
пления верхнего замка двери.

7 КУЗОВ

9 0

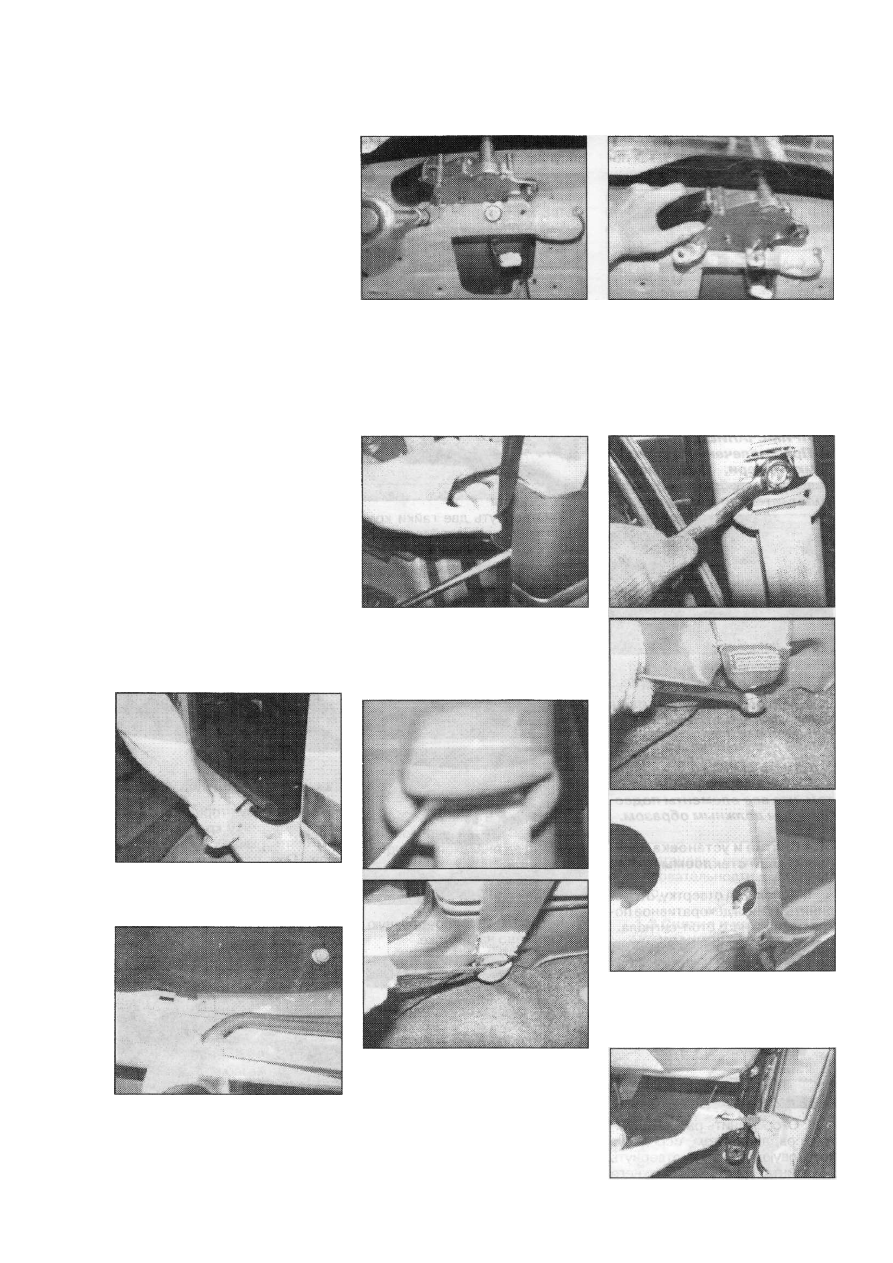

3. Отвернуть три винта кре­

пления электромотора стеклоо­

чистителя. При установке, затя­

нуть винты с моментом затяжки

12 Н-м.

4. Снять электромотор сте- 5. Установка производится в

клоочистителя в сборе. последовательности обратной

снятию.

7.4 ПАНЕЛИ ОБЛИЦОВКИ ИНТЕРЬЕРА

1.1 Снятие и установка

ПРИМЕЧАНИЕ:
Содержать ремни безопас­

ности в чистоте и исключить
попадание на них нефтепро­

дуктов.

1. Используя отвертку, отсо­

единить панель облицовки под­

ножки, как показано на рисунке.

ВНИМАНИЕ:
Быть осторожным, чтобы

исключить повреждение ла­
кокрасочного покрытия.

2. Вручную, отсоединить от

проема уплотнитель двери, как
показано на рисунке.

3. Используя отвертку, отсо­

единить панель облицовки цен­

тральной стойки кузова (панель

«В»), как указано на рисунке.

4. Используя отвертку, снять

верхнюю и нижнюю декоратив­
ные крышки болтов крепления
ремня безопасности, как пока­

зано на рисунках ниже.

5. Используя торцовый ключ,

отвернуть верхний и нижний
болты крепления ремня безо­
пасности. При установке, затя­
нуть болты крепления с момен­
том затяжки 50±5 Н-м.

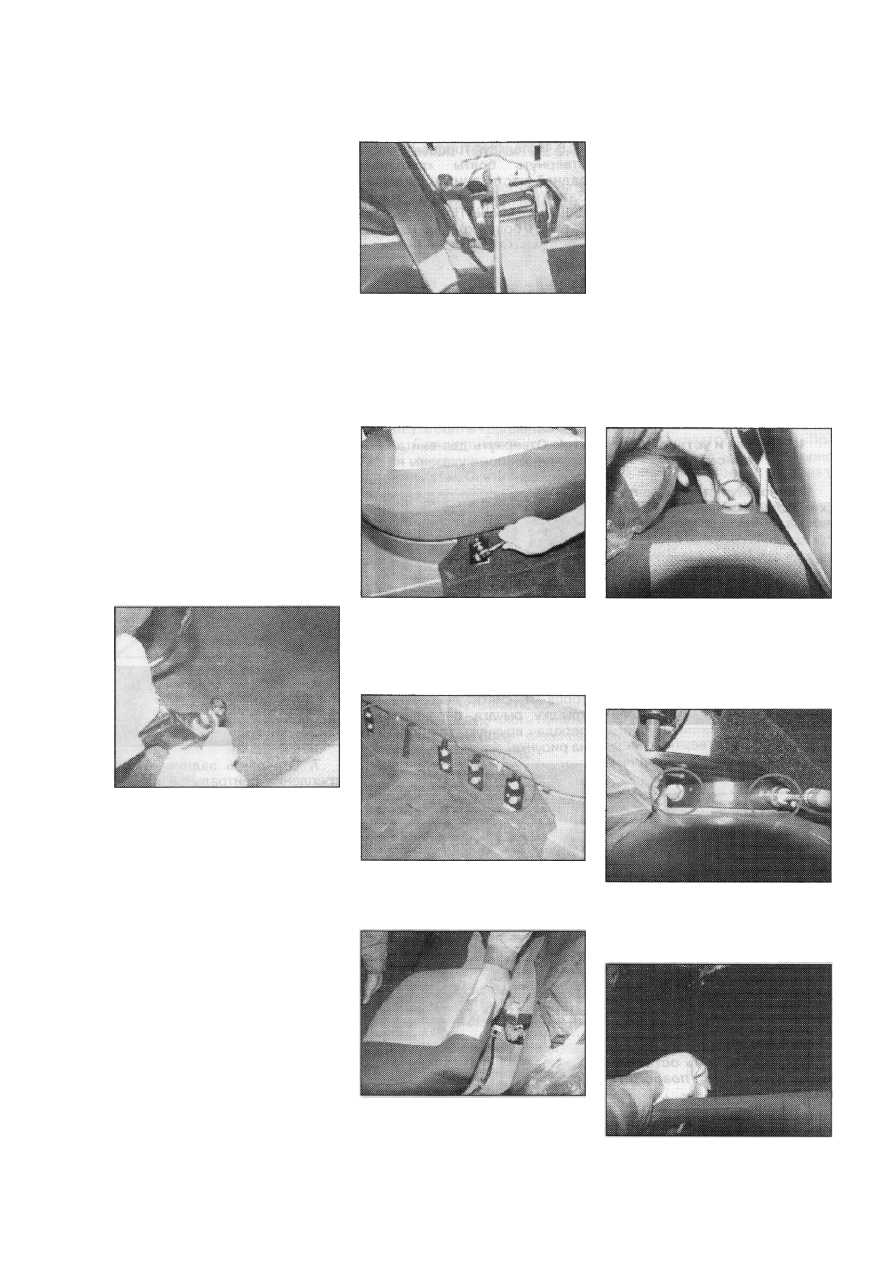

6. Извлечь и отсоединить

разъем электропроводки си­

денья, как показано на рисунке

ниже.

7 КУЗОВ

7. Используя крестовую от­

вертку, отвернуть винты кре­
пления и снять преднатяжитель
ремня безопасности в сборе,
как показано на рисунке ниже.

8. Установка производится в

последовательности обратной

снятию, с учетом приведенных

ниже условий.

- Всегда быть осторожным,

чтобы исключить попадание не­
фтепродуктов на поверхность

ремня безопасности.

- При установке панелей об­

лицовки быть осторожным, что­

бы не повредить лакокрасочное

покрытие кузова.

- Проверить и убедиться в

том, что регулировочная пласти­

на ремня безопасности переме­
щается плавно и без заеданий.

1.1 Снятие и установка пе­

редних сидений

1. Переместить сиденье в

крайнее положение, чтобы от­
крыть доступ к болту крепления,
как показано на рисунке. Затем
используя торцовый ключ, от­
вернуть болты крепления. При

установке, затянуть болты с мо­

ментом затяжки 25 Н-м.

2. Извлечь электропровод­

ку сиденья, затем отсоединить
разъем.

3. Поднять и извлечь води­

тельское сиденье в сборе.

4. Установка производится в

последовательности обратной
снятию.

1.2 Снятие и установка  з а ­

дних сидений

1. Отвернуть болты крепле­

ния подушки заднего сиденья,

указанные на рисунке ниже. При
установке, затянуть болты кре­

пления с моментом затяжки 25
Н-м.

7.5 СИДЕНЬЯ

2. Отвернуть болты крепле­

ния подушки заднего сиденья,

указанные на рисунке ниже. При
установке, затянуть болты с мо­

ментом затяжки 25 Н-м.

3. Снять и извлечь из салона

подушки заднего сиденья, как
показано на рисунке.

4. Извлечь фиксатор из си­

день, чтобы высвободить спин­

ку сиденья, как показано на ри­

сунке.

5. Используя торцовый ключ,

отвернуть болты крепления
спинки сиденья, как указано на

рисунке. При установке, затя­
нуть болты крепления с момен­

том затяжки 25 Н-м.

6. Открыть дверь багажно­

го отделения, затем снять вну­

треннее покрытие, как показано

на рисунке.

7. Отвернуть фиксатор запас­

ного колеса, затем снять его.

7 КУЗОВ
