Chery Kimo. Руководство - часть 15

60

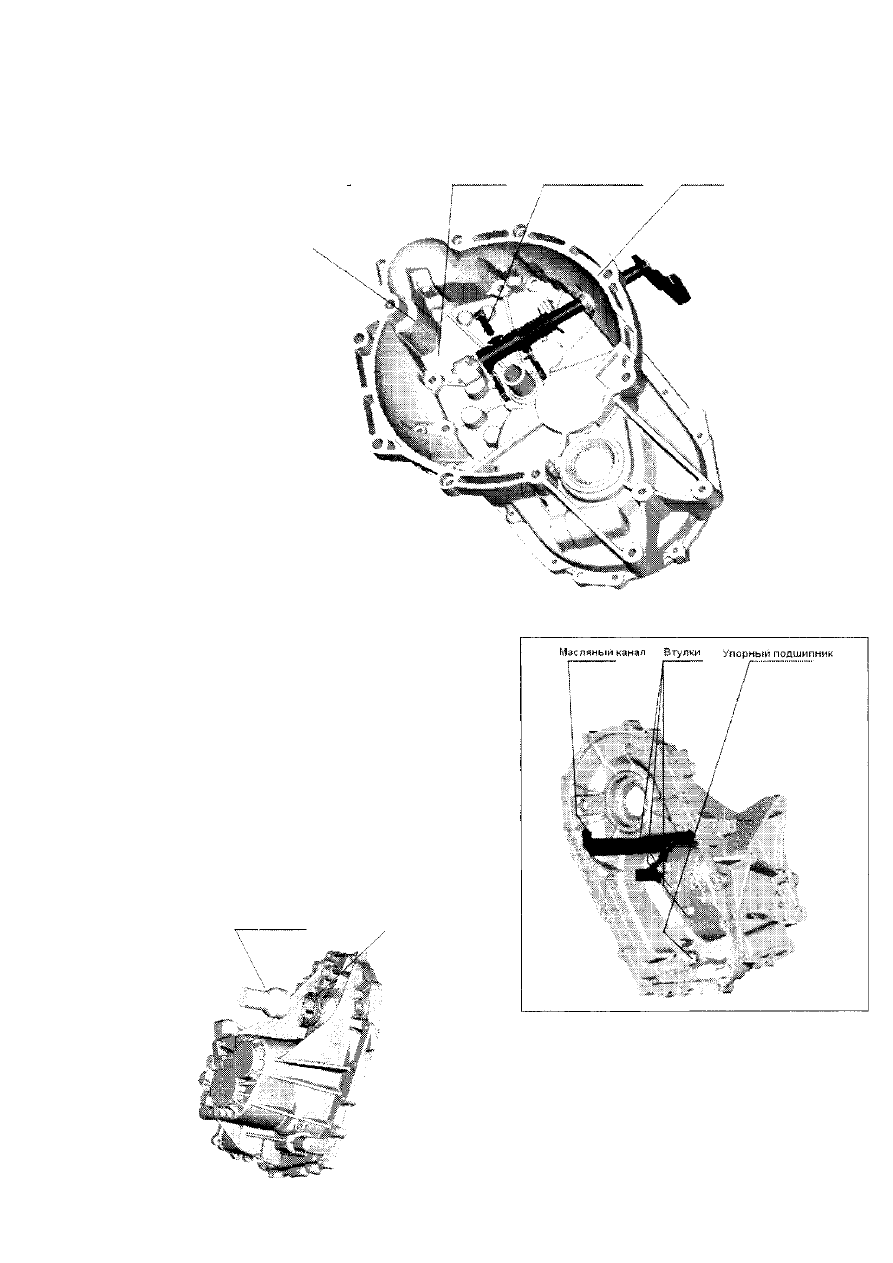

Болт крепления вилки
выключения сцепления

Вилка выключений вал вилки выключения

сцепления Возвратная пружина сцепления

6. Используя специальное приспособление, установить уплотнительную манжету дифференциала.

ПРИМЕЧАНИЕ:
При установке быть предельно осторож­

ным, чтобы не повредить уплотнительную
манжету. В противном случае возможны утеч­
ки трансмиссионного масла.

- Установить масляный канал, затем устано­

вить втулки.

ПРИМЕЧАНИЕ:
Процесс установки втулок в корпус коробки

передач аналогичен процессу при установке
втулок в картер сцепления.

- Установить упорный подшипник, как показа­

но на рисунке ниже.

Специальное
приспособление

Уплотнительная

манжета

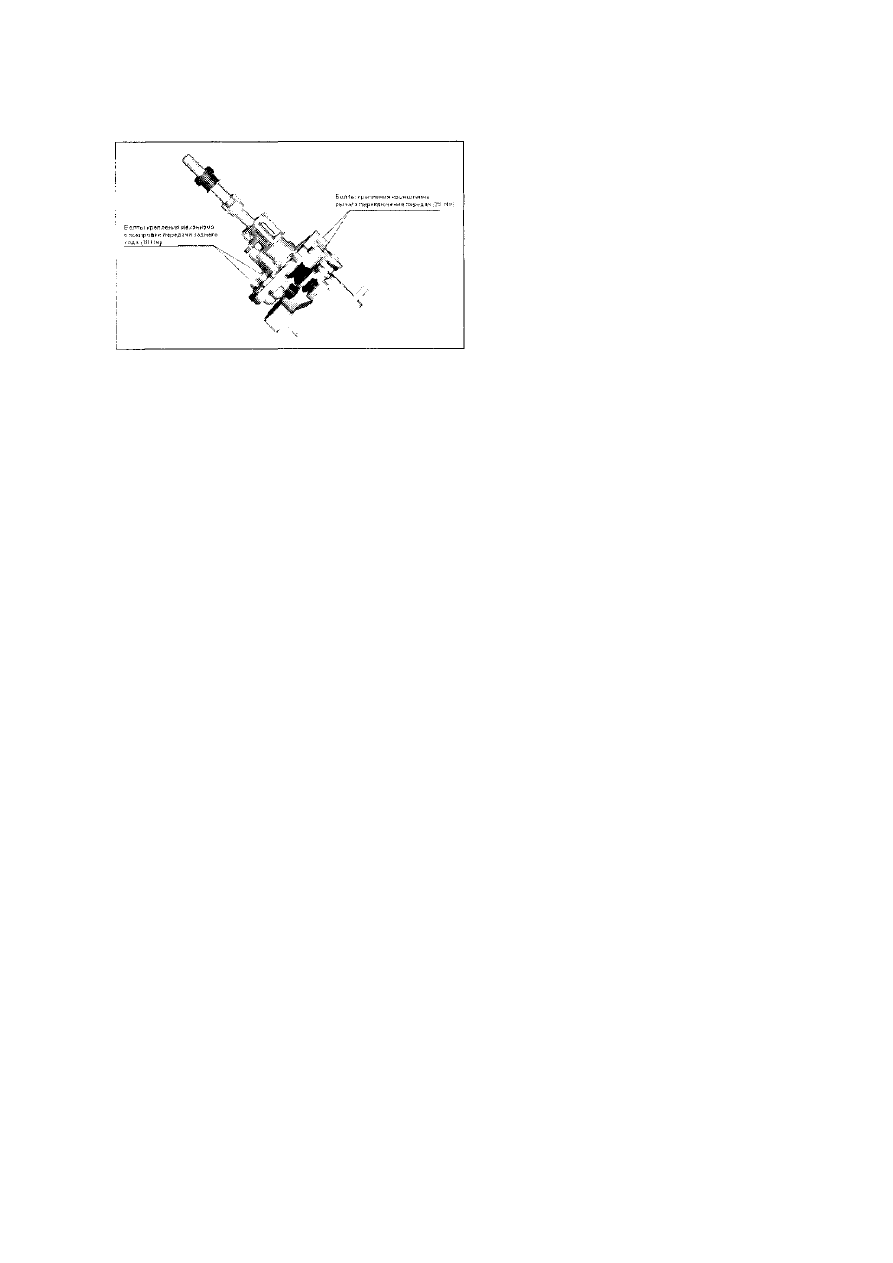

7. Сборка и установка механизма переключе­

ния передач.

- Произвести сборку механизма переключе­

ния передач в последовательности обратной раз­

борке.

ПРИМЕЧАНИЕ:
Быть внимательным, чтобы не повредить

элементы механизма и возвратные пружины.

Сборку производить согласно приведенно­

му ниже рисунку.

3 ТРАНСМИССИЯ

61

8. Собрать вилки переключения передач в по­

следовательности обратной разборке.

9. Собрать и отрегулировать входной вал ко­

робки передач. Для этого:

- Установить входной вал на плоскую поверх­

ность шлицами вниз. Затем установить игольча­

тый подшипник шестерни третьей передачи.

- Установить на входной вал шестерню тре­

тьей передачи вместе с конусным кольцом син­
хронизатора. Затем проверить и убедиться в том,
что шестерня 3-й передачи вращается плавно и

без заеданий.

- Установить на входной вал кольца синхрони­

затора 3/4/5 передач, предварительно нанеся на

конические поверхности колецтонкий слой транс­
миссионного масла (Использовать масло той же
марки, что и при заполнении трансмиссии). Затем
проверить и убедиться в том, что кольцо синхро­
низатора вращается без заеданий относительно

конического кольца синхронизатора 3-й переда­

чи.

- Установить на входной вал синхронизатор

включения 3-й - 4-й передачи в сборе так, чтобы

две масляные выборки ступицы синхронизатора

были направлены вниз; провернуть кольцо син­
хронизатора и выставить так, чтобы выступы со­

вместились с выборками на ступице, после чего
проверить и убедится, что кольцо не заблокиро­
вано.

- Установить переднее стопорное кольцо вы­

ходного вала. При установке, первоначально ис­

пользовать более толстое стопорное кольцо, если

его размер превышает размер выборки, необхо­

димо подобрать стопорное кольцо следующего,

более меньшего размера. Установить новое сто­

порное кольцо и проверить, если необходимо за­

зор, используя набор щупов. Если зазор не превы­
шает 0.05 мм - продолжить сборку, в противном
случае подобрать другое стопорное кольцо.

- Установить на входной вал игольчатый под­

шипник, предварительно нанеся на него слой

трансмиссионного масла.

- Установить шестерню 4-й передачи на вход­

ной вал так, чтобы конус был направлен вниз. Вы­
ступ кольца синхронизатора включения 3-й - 4-й
передачи должен войти в выборки на ступице.

Убедиться в том, что шестерня вращается плавно

и без заеданий.

- Установить фрикционные шарики, стопор и

фиксатор.

- Нанести на рабочую поверхность игольча­

того подшипника слой трансмиссионного масла.
Затем установить подшипник на входной вал.

- Установить на входной вал шестерню 5-й

передачи так, чтобы конус был направлен вверх.
Затем проверить плавность вращения шестерни
на валу.

- Установить кольцо синхронизатора включе­

ния 5-й передачи на входной вал, предваритель­
но нанеся на рабочую коническую поверхность
кольца трансмиссионное масло. Затем проверить
и убедиться в том, что кольцо не блокируется во
время вращения относительно шестерни 5-й пе­
редачи.

- Установить на входной вал синхронизатор

включения 5-й передачи в сборе. Синхронизатор

следует устанавливать так, чтобы рабочая поверх­
ность ступицы с масляными выборками была на­

правлена вниз; провернуть кольцо синхронизато­
ра, чтобы установить выступы напротив выборок
в ступице шестерни. Затем убедиться в том, что
кольцо синхронизатора не блокируется.

- Установить заднее стопорное кольцо на

входной вал. При установке следует использовать
наиболее широкое стопорное кольцо. Если коль­
цо не устанавливается в выборку из-за большего
размера, необходимо подобрать кольцо требуе­
мого размера. После установки нового стопор­
ного кольца, используя набор щупов, измерить (в

случае необходимости) зазор. Продолжить сбор­

ку, если зазор не превышает 0.07 мм.

- Предварительно установить передний и за­

дний подшипники входного вала. Передний под­

шипник устанавливать маркировкой вниз, задний

- маркировкой вверх. Затем проверить и убедить­
ся в том, что наружные кольца подшипников вра­

щаются плавно и без заеданий.

ПРИМЕЧАНИЕ:
Быть аккуратным при установке фрикцион­

ных шариков в стопоры.

3 ТРАНСМИССИЯ

6 2

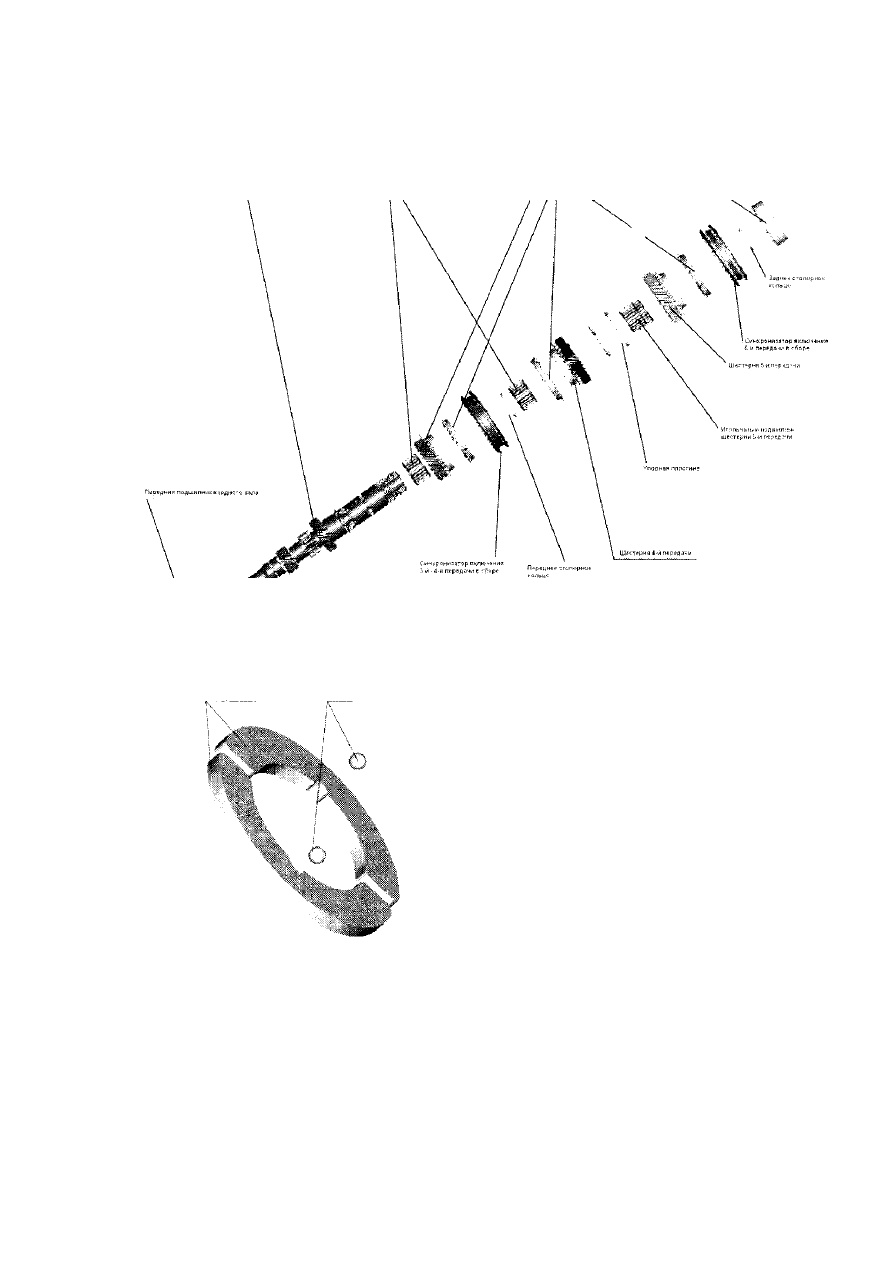

Игольчатый подшипник-  Ч й ' 4 й

с

й п е е

шестерик 3-й передачи Шестерня 3-й передачи ^

  И

' "

и

 "

М  п е

Р

е

Д '

Кольца синхронизаторов включения

Стопорные кольца Фрикционные шарики

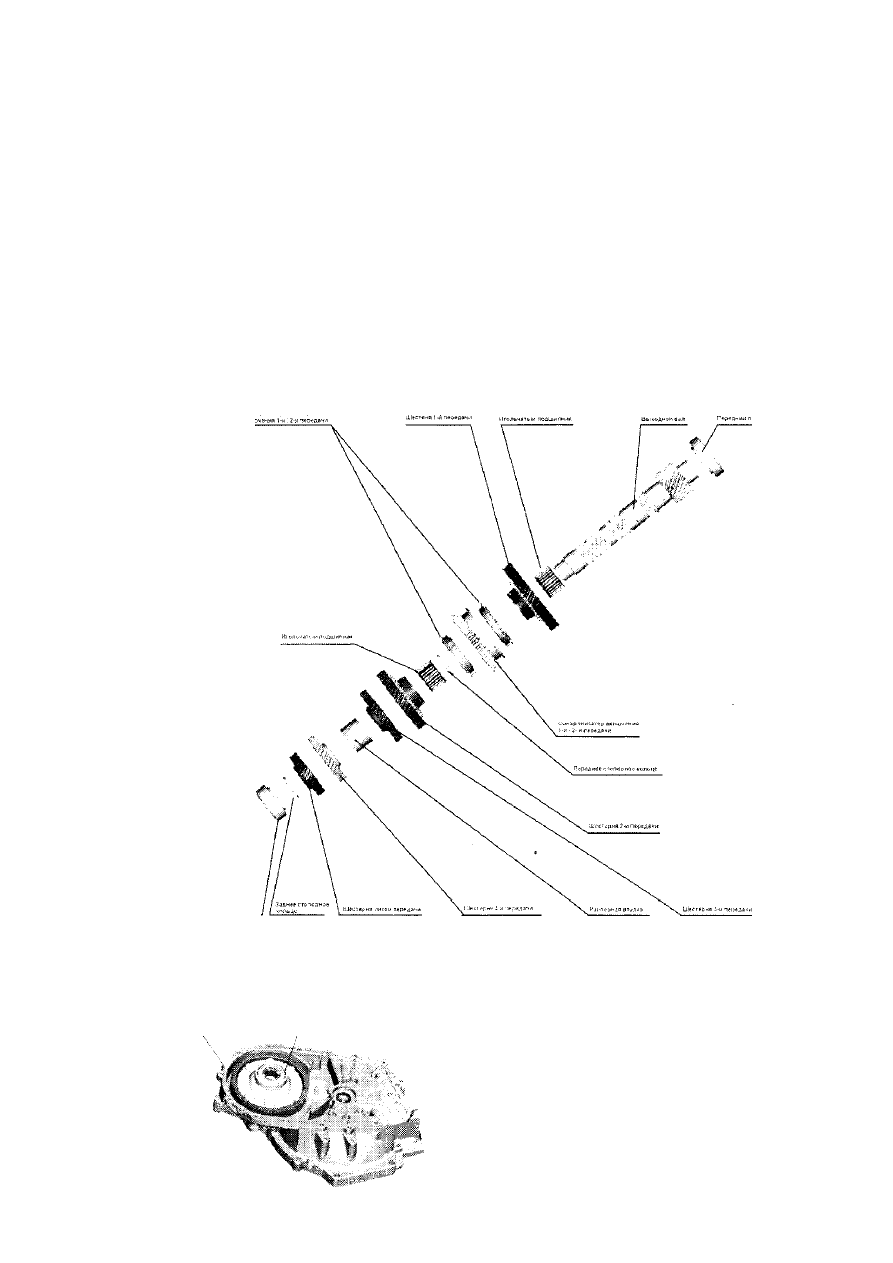

10. Сборка и регулировка выходного вала ко­

робки передач.

- Установить выходной вал ведущей шестер­

ней главной передачи направленной вниз. Затем

установить на выходной вал игольчатый подшип­

ник шестерни первой передачи. Перед установ­
кой игольчатого подшипника на вал, необходимо
нанести на его поверхность слой трансмиссион­
ного масла.

- Установить шестерню первой передачи на

выходной вал так, чтобы конус был направлен
вверх. Затем проверить плавность вращения ше­

стерни на валу.

- Установить кольцо синхронизатора включе­

ния 1-й - 2-й передачи на выходной вал. Кольцо
следует установить таким образом, чтобы три вы­
ступа на нем вошли в три выборки на ступице ше­
стерни первой передачи. Перед установкой коль­
ца синхронизатора, необходимо нанести на три
конические поверхности слой трансмиссионного
масла. Затем необходимо проверить и убедиться
в том, что кольцо синхронизатора не блокирует­
ся и вращается относительно шестерни первой
передачи без заеданий.

- Установить на выходной вал синхронизатор

включения 1-й - 2-й передачи в сборе. Синхро­
низатор следует устанавливать так, чтобы его на­
правляющие полностью вошли в выборки. После

установки синхронизатора, проверить и убедить­
ся в том, что кольцо синхронизатора не заблоки­

ровано.

- Установить переднее стопорное кольцо вы­

ходного вала. При установке, первоначально ис­

пользовать более толстое стопорное кольцо, если

его размер превышает размер выборки, необхо­

димо подобрать стопорное кольцо следующего,

более меньшего размера. Установить новое сто­
порное кольцо и проверить, если необходимо за­
зор, используя набор щупов. Если зазор не превы­
шает 0.05 мм - продолжить сборку, в противном
случае подобрать другое стопорное кольцо.

- Установить ксль^о синхронизатора включе­

ния 1-й ~ 2-й передачи, Перед установкой, необ­

ходимо нанести на сабочие поверхности кольца
синхронизатора сл й трансмиссионного масла.

- Установить НА выходной вал игольчатый

3 ТРАНСМИССИЯ

63

подшипник шестерни 2-й передачи. Перед уста­
новкой подшипника шестерни, нанести на его по­
верхность контакта слой трансмиссионного мас­

ла.

- Установить шестерню второй передачи на

игольчатый подшипник, предварительно нанеся
на ее поверхность трансмиссионное масло. Ше­
стерню следует устанавливать конусом вниз. При

установке, три выборки конуса шестерни должны
быть напротив выступов конуса синхронизатора

включения 1-й - 2-й передачи. Затем проверить
плавность вращения шестерни на валу.

- Установить распорную втулку на выходной

вал, между шестернями 3-й и 4-й передачи. За­

тем установить шестерню 4-й передачи.

- Установить шестерню пятой передачи на вы­

ходной вал.

- Установить заднее стопорное кольцо выход­

ного вала. При установке, первоначально исполь­

зовать более толстое стопорное кольцо, если его

размер превышает размер выборки, необходимо
подобрать стопорное кольцо следующего, более
меньшего размера. Установить новое стопорное
кольцо и проверить, если необходимо зазор, ис­
пользуя набор щупов. Если зазор не превышает
0.05 мм - продолжить сборку, в противном случае

подобрать другое стопорное кольцо.

ПОДШИПНИК ВЫХОДНОГО ВАЛА

11. Положить картер сцепления на ровную го­

ризонтальную поверхность. Затем установить

дифференциал в сборе, как показано на рисунке.

Картер сцепления

Д и ф ф е р е н ц и а л 13 С'?0|:-.

£

12.

 Собрать вместе вилки переключения пере­

дач, входной вал и выходной вал, как показано на

рисунке ниже. Затем установить входной и выход­
ной валы и вилки переключения передач в сборе в
картер сцепления.

ПРИМЕЧАНИЕ:
При установке, шлицы входного вала необ­

ходимо обмотать пластиковой лентой, чтобы
предотвратить повреждение.
