Уход за автомобилем

9-39

Предохра-

нители

(блок J)

Защищаемая цепь

10

Насос антиблокировоч-

ной системы

13

Не используется

14

Стояночный тормоз

с электроприводом

15

Не используется

16

Не используется

17

Электродвигатель

вентилятора климати-

ческой установки

18

Электрообогреватель

заднего стекла

37

Не используется

Обозначе-

ния реле

Защищаемая цепь

1

Вентилятор 2 системы

охлаждения

2

Вентилятор 1 системы

охлаждения

3

Стартер

Мини-пре-

дохрани-

тели

Защищаемая цепь

75

Датчик оборотов на выхо-

де коробки передач, Реле

вакуумного усилителя

тормозной системы

76

Запасной

77

Запасной

78

Запасной

79

Запасной

80

Запасной

81

Запасной

Предохра-

нители

(блок J)

Защищаемая цепь

6

Вентилятор 2 системы

охлаждения

7

Вентилятор 1 системы

охлаждения

8

Стартер

9

Вакуумный насос усили-

теля тормозной системы

Мини-пре-

дохрани-

тели

Защищаемая цепь

61

Датчик качества воз-

духа,внутреннее зеркало

заднего вида, камера

зад него обзора

62

Зажигание

64

Подсветка кнопок руле-

вого колеса

65

Противотуманные фары

(

только ксеноновые)

69

Блок управления систе-

мами кузова - 6, Блок

управления системами

кузова - 7

70

Система управления

токсичностью - 1

71

Четные катушки за-

жигания

72

Блок управления дви-

гателем

73

Система управления

токсичностью - 2

74

Нечетные катушки

зажигания

Уход за автомобилем

9-40

Для доступа к предохранителям подни-

мите крышку блока предохранителей.
Данный автомобиль может быть не

оборудован всеми указанными ниже

предохранителями и реле.
Важно: Не допускайте попадания
жидкостей на компоненты системы
электрооборудования автомобиля,
это может привести к их поврежде-
нию. Всегда закрывайте компоненты
системы электрооборудования авто-
мобиля крышками.

Обозначе-

ния реле

Защищаемая цепь

45

Противотуманные фары

(

только ксеноновые)

48

Фары дальнего света

49

Лампы дневных ходо-

вых огней (не ксеноно-

вые), лампы ближнего

света (ксеноновые)

53

Не используется

63

Зажигание (основной)

66

Очиститель ветрового

стекла

67

Силовой агрегат

68

Очиститель ветрово-

го стекла - высокая

скорость

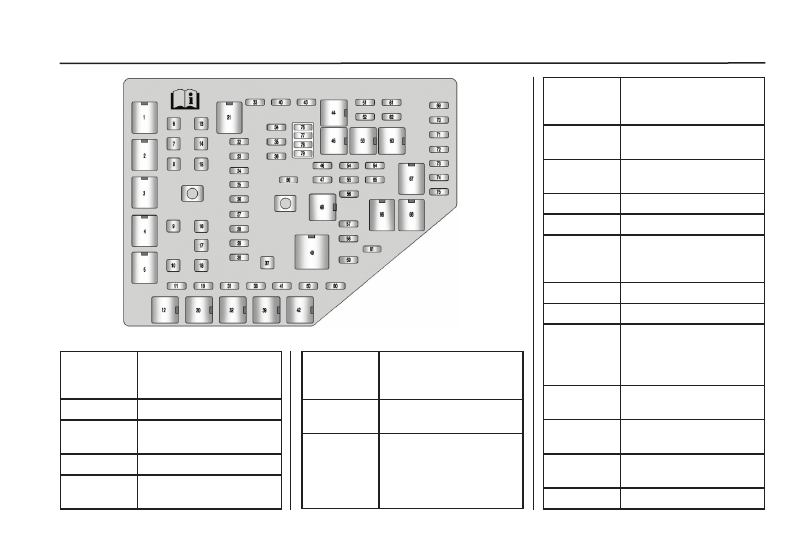

Блок предохранителей
в моторном отсеке (CTS-V
купе и седан)

Данный блок предохранителей распо-

ложен в моторном отсеке со стороны

водителя.

Обозначе-

ния реле

Защищаемая цепь

4

Электрообогреватель

заднего стекла

5

Дополнительная

электророзетка в при-

борной панели

12

Звуковой сигнал

20

Омыватель фар (только

для ксеноновых фар)

21

Вентилятор системы

охлаждения (Посл./

Парал.)

32

Компрессор кондицио-

нера

39

Насос омывателя

ветрового стекла

42

Правая лампа дневных

ходовых огней, указа-

тель поворота прицепа

44

Лампы ближнего света

(

не ксеноновые), левые

лампы дневных ходо-

вых огней (ксеноновые),

лампа левого указате-

ля поворота прицепа

(

только экспорт)

Уход за автомобилем

9-41

Мини-пре-

дохрани-

тели

Защищаемая цепь

26

Блок управления систе-

мами кузова - 5

27

Блок управления систе-

мами кузова - 4

28

Система навигации

29

Не используется

30

Блок управления

коробкой передач (акку-

муляторная батарея)

31

Звуковой сигнал

33

Не используется

34

Система защиты

пешеходов (только для

автомобилей в экспорт-

ном исполнении)

35

Блок управления систе-

мами кузова - 3

36

Блок управления систе-

мами кузова - 2

38

Омыватель фар (только

для ксеноновых фар)

40

Не используется

Мини-пре-

дохрани-

тели

Защищаемая цепь

24

Блок управления

системами кузова - 1

25

Система автоматическо-

го управления головным

освещением (только для

автомобилей с ксеноно-

выми фарами)

Мини-пре-

дохрани-

тели

Защищаемая цепь

11

Не используется

19

Антиблокировочная

система (ABS)

22

Дисплей

23

Вентиляционный люк

в крыше

Уход за автомобилем

9-42

Мини-пре-

дохрани-

тели

Защищаемая цепь

69

Блок управления

системами кузова - 6,

Блок управления

системами кузова - 7

70

Система управления

токсичностью - 1

71

Четные катушки

зажигания

72

Нечетные катушки

зажигания

73

Система управления

токсичностью - 2

74

Блок управления

двигателем

75

Не используется

76

Запасной

77

Запасной

78

Запасной

79

Запасной

80

Запасной

81

Запасной

Мини-пре-

дохрани-

тели

Защищаемая цепь

56

Очиститель ветрового

стекла

57

Правая лампа

ближнего света (только

ксеноновые)

58

Левая фара ближнего

света (только

ксеноновые)

59

Левая лампа системы

дневных ходовых

огней (ксеноновые)

60

Дополнительная

электророзетка

в приборной панели

61

Датчик качества

воздуха,внутреннее

зеркало заднего вида,

камера заднего обзора

62

Зажигание

64

Подсветка кнопок

рулевого колеса

65

Противотуманные

фары (только

ксеноновые)

Мини-пре-

дохрани-

тели

Защищаемая цепь

41

Компрессор

кондиционера

43

Левая лампа системы

дневных ходовых

огней (ксеноновые)

46

Левая фара дальнего

света

47

Правая фара дальнего

света

50

Правая лампа дневных

ходовых огней, Насос

омывателя стекол

51

Система подушек

безопасности, Пере-

ключатель зажигания

52

Блок управления дви-

гателем, Блок управле-

ния АКП (зажигание)

54

Питание (Модуль иммо-

билайзера, переключа-

тель зажигания)

55

Насос системы проме-

жуточного охлаждения

наддувочного воздуха
