Раздел 9.BYD F3, F3-R. Система радара заднего хода9.1. Описание.

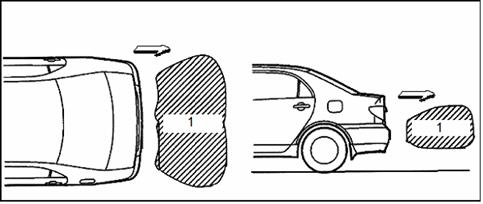

1. Препятствие.
Автомобильный радар заднего хода представляет собой бортовую контрольную систему, которая работает по принципу летучей мыши, т.е. передает и принимает сигналы посредством ультразвукового радарного датчика, который установлен в задней части автомобиля, затем передает полученную информацию на контроллер, контроллер рассчитывает расстояние до препятствия соответственно времени возвращения сигнала, затем включает предупреждающий индикатор, который генерирует различные звуки в зависимости от изменения расстояния до объекта, выводит информацию о расстоянии на дисплей, что делает управление автомобилем при движении задним ходом более удобным и безопасным. Предупреждающие режимы системы радара заднего хода:
1. Система радара заднего хода. Система состоит из следующих компонентов: ● Радар заднего хода. ● Датчик радара заднего хода. ● Индикатор радара заднего хода (на центральном щитке панели управления). Принцип действия:
1. Выключатель положения передачи заднего хода
(R). 2. Передача / прием ультразвукового сигнала. 9.2.BYD F3, F3-R. Схема планировки системы радара заднего хода.

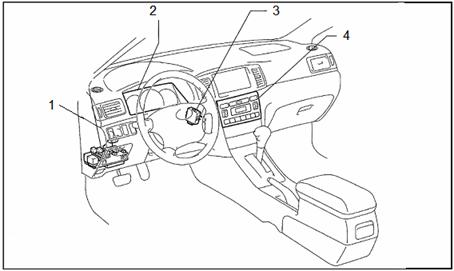

Схема планировки системы радара заднего хода - 1.
1. Распределительная коробка (реле зажигания 1#,
плавкий предохранитель прикуривателя, плавкий предохранитель блока приборов,

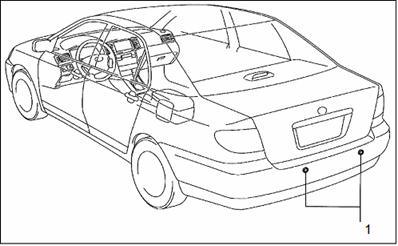

плавкий предохранитель зажигания 1#). 2. Комбинированный блок приборов. . Схема планировки системы радара заднего хода - 2. 1. Датчик радара заднего хода.

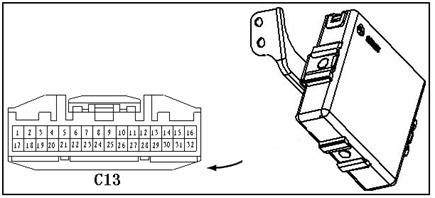

Схема планировки системы радара заднего хода - 3. . Схема планировки системы радара заднего хода - 4. 9.3.BYD F3, F3-R. Напряжение на контактах разъемов системы радара заднего хода.
Настройка параметров (A). . ● Деление шкалы напряжения – 5В, шкалы времени – 200 мкс.
● Состояние: расстояние, на котором начинает
действовать датчик радара заднего хода. (500- Настройка параметров (B). . ● Деление шкалы напряжения – 2В, шкалы времени – 100 мкс. ● Состояние: расстояние, на котором датчик радара заднего хода не работает. Настройка параметров (C). . ● Деление шкалы напряжения – 5В, шкалы времени – 200 мкс. ● Состояние: расстояние, на котором начинает действовать датчик радара заднего хода. Настройка параметров (D). . ● Деление шкалы напряжения – 5В, шкалы времени – 100 мкс. ● Состояние: расстояние, на котором датчик радара заднего хода не работает.
