BYD F3, F3-R. Диагностика системы вспомогательных устройств безопасности автомобиля после столкновения

После воздействия удара автомобиль необходимо проверить независимо от того, раскрывались модули подушек безопасности, или нет.

7.1. Если модули подушек безопасности раскрывались.

Если модули подушек безопасности раскрывались, выполнить проверку согласно описанию в разделах 5, 6. При этом необходимо заменить следующие части:

● Электронный блок управления подушками безопасности.

● Модуль подушки безопасности со стороны водителя.

● Модуль подушки безопасности со стороны пассажира на переднем кресле

● Механизмы предварительного натяжения ремней безопасности.

Проверить и в случае обнаружения неисправностей заменить следующие части:

● Часовая пружина: проверить разъем и кабельную шину часовой пружины. В случае обнаружения повреждений заменить неисправные части.

● Колесо рулевого управления, рулевая колонка, нижний вал рулевого управления: Проверить контактную пластину выключателя звукового сигнала на предмет деформации (как показано на рисунке). В случае обнаружения отклонений от нормы заменить колесо рулевого управления в сборе. Проверить рулевую колонку, нижний вал рулевого управления на предмет деформации. В случае обнаружения отремонтировать или заменить детали.

1. Контактная пластина звукового сигнала.

● Кабельная шина: проверить кабельную шину и разъема. В случае обнаружения неполадок отремонтировать или заменить кабельную шину.

7.2. Если модули подушек безопасности не раскрывались.

Если столкновение произошло при движении с низкой скоростью или в других условиях, когда подушки безопасности не были активированы, выполнить проверку системы согласно описанию в разделах 5, 6. При этом необходимо заменить следующие части:

● Электронный блок управления подушками безопасности. Проверить состояние и монтажное положения электронного блока управления подушками безопасности, разъема и кронштейна. В случае обнаружения отклонений от нормы заменить указанные части.

● Модуль подушки безопасности со стороны водителя. Проверить состояние и монтажное положение декоративной крышки, кабельной шины, разъема, газового генератора, контактной пластины выключателя звукового сигнала. В случае обнаружения отклонений от нормы заменить указанные части новыми аналогичными изделиями.

● Модуль подушки безопасности со стороны пассажира на переднем кресле. Проверить состояние и монтажное положение декоративной крышки, кабельной шины, разъема, газового генератора. В случае обнаружения отклонений от нормы заменить указанные части новыми аналогичными изделиями.

● Механизм предварительного натяжения ремня безопасности водителя. Проверить состояние и монтажное положение механизма предварительного натяжения ремня безопасности водителя, кабельной шины и разъемов. В случае обнаружения отклонений от нормы заменить указанные части новыми аналогичными изделиями.

● Механизм предварительного натяжения ремня безопасности пассажира на переднем кресле. Проверить состояние и монтажное положение механизма предварительного натяжения ремня безопасности пассажира, кабельной шины и разъемов. В случае обнаружения отклонений от нормы заменить указанные части новыми аналогичными изделиями.

● Часовая пружина. Проверьте соединение часовой пружины, кабельную шину и разъем согласно описанию в разделе 6.13. В случае обнаружения отклонений от нормы заменить указанные части новыми аналогичными изделиями.

● Кабельная шина. Проверить кабельную шину системы подушек безопасности. В случае обнаружения отклонений от нормы заменить поврежденные части новыми аналогичными изделиями.

Раздел 8.

BYD F3, F3-R. Разборка и сборка системы вспомогательных средств безопасности

Перед началом разборки и сборки системы выполнить перечисленные подготовительные операции, строго соблюдать правила техники безопасности, приведенные в разделе 4.1.

● Перевести ключ в замке зажигания в положение LOCK.

● Отсоединить кабель от отрицательного контакта аккумулятора и подождать не менее 90 сек.

8.1. Этикетки с предупреждениями.

Перед демонтажем и установкой частей внимательно прочитать этикетки с предостережениями системы подушек безопасности, выполнять операции соответственно инструкциям на этикетках. Заменить поврежденные этикетки.

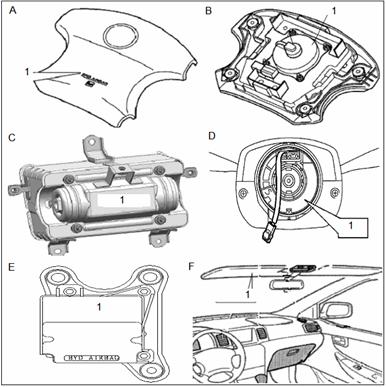

● Колесо рулевого управления: рисунок A.

● Модуль подушки безопасности водителя: рисунок B.

● Модуль подушки безопасности пассажира: рисунок C.

● Часовая пружина: рисунок D.

● Электронный блок управления подушками безопасности: рисунок E.

● Солнцезащитный козырек со стороны водителя: рисунок F.

1. Этикетка с предостережениями.

8.2. Разборка и сборка электронного блока управления подушками безопасности:

Примечание: не открывать корпус электронного блока управления подушками безопасности без необходимости. Касание контактов интегрированной схемы может привести к ее повреждению.

1. Рекомендации по демонтажу электронного блока управления системой.

● Отсоединить разъем.

Примечание: отсоединить проводной разъем перед демонтажем электронного блока управления.

● Открутить винты и вынуть электронный блок управления подушками безопасности.

2. Рекомендации по установке электронного блока управления системой.

● Установить электронный блок управления подушками безопасности в правильном направлении с помощью гаечного ключа.

Примечание: стандартный момент затяжки: 20 Н*м.

● Соединить проводной разъем.

● Выполнить проверку после завершения установки.

Примечание: покачать электронный блок управления после установки, проверить плотность крепления.

8.3. Демонтаж и установка модуля подушек безопасности со стороны водителя и часовой пружины.

Примечание: при выполнении операций с раскрывшимся модулем подушек безопасности надевать защитные перчатки и очки.

1. Рекомендации по демонтажу модуля подушек безопасности со стороны водителя и часовой пружины.

Подсказка: установка выполняется в последовательности, обратной процедуре демонтажа.

● Сначала изучить главу 4 настоящего руководства.

● Отсоединить отрицательный контакт аккумулятора.

Примечание: приступать к выполнению операций не ранее чем через 90 сек. после отсоединения кабеля.

● Снять модуль подушек безопасности со стороны водителя в сборе.

(1). Установить передние колеса в направлении прямолинейного движения.

(2). Снять крышки двух болтов колеса рулевого управления, расположенные по обеим сторонам ступицы колеса.

(3). Открутить два болта с помощью стандартного накидного гаечного ключа p6.

1. Винт с головкой под крестовидную отвертку. 2. Гайка.

(4). Вынуть модуль подушек безопасности со стороны водителя из колеса рулевого управления и отсоединить разъем следующим образом.

Примечание: действовать осторожно, не тянуть кабельную шину с большим усилием. Положить модуль подушек безопасности декоративной крышкой вверх. Не разбирать модуль подушек безопасности со стороны водителя.

● Снять колесо рулевого управления.

(1). Отсоединить разъем звукового сигнала, снять стопорную гайку в центре колеса рулевого управления.

(2). Снять колесо рулевого управления с помощью специального ремонтного инструмента (вытяжного приспособления).

Примечание: нанести монтажные метки совмещения на колесе и вале рулевого управления.

● Снять верхнюю и нижнюю крышку рулевой колонки следующим образом:

● Снять часовую пружину.

(1). Отсоединить проводной разъем часовой пружины, при этом не повредить кабельную шину.

(2). Ослабить три зажима и снять часовую пружину.

1. Разъем.

Примечание: не разбирать часовую пружину, не наносить на нее консистентную смазку.

● При установке часовой пружины обратить внимание на следующее:

(1). Сначала снять стопорный штифт (подлежит замене новой деталью).

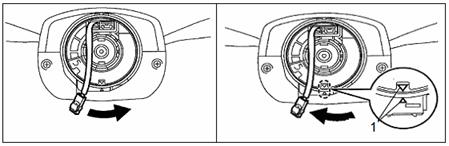

(2). Убедиться, что часовая пружина находится в центральном положении. Убедиться, что колеса автомобиля находятся в положении прямолинейного движения. Повернуть часовую пружину против часовой стрелки до упора, затем повернуть ее по часовой стрелке на 2,5 оборота и совместить метки. Зафиксировать часовую пружину держателем следующим образом.

1. Метки.

● Установить колесо рулевого управления.

Совместить монтажные метки на колесе и вале рулевого управления. Если устанавливается новое колесо рулевого управления, отрегулировать направление. Закрутить монтажный болт. Момент затяжки составляет 50 Н*м.

● Установить модуль подушек безопасности со стороны водителя.

Закрутить винты до момента затяжки 10 Н*м.

2. Проверка после установки.

● Плавно поворачивая колесо рулевого управления, проверить наличие ненормального шума.

8.4. Демонтаж и установка модуля подушки безопасности пассажира на переднем кресле.

Примечание: надевать защитные очки и резиновые перчатки.

1. Рекомендации по демонтажу модуля подушек безопасности со стороны пассажира.

Подсказка: установка выполняется в последовательности, обратной процедуре демонтажа.

● Снять крышку вещевого ящика. Затем просунуть руку вовнутрь ящика и отсоединить разъем модуля подушки безопасности.

Примечание: не повредить кабельную шину.

● Снять модуль подушек безопасности со стороны пассажира.

Открутить два монтажных болта. Ослабить зажимы. Снять модуль подушек безопасности с верхней приборной панели.

Примечание: не разбирать модуль подушек безопасности со стороны пассажира.

2. Проверка после установки.

Проверить плоскостность и зазоры приборной панели.

Примечание: После установки выполнить проверку цепи аварийного индикатора системы подушек безопасности согласно описанию в разделе 5. В случае обнаружения отклонений от нормы выполнить инструкции, изложенные в главе 6.
