BMW 3 (E46). Manual - part 295

screws.

Unhook and pull subwoofer down.
Remove electrical harness
connector.

 -

Convertible:

Working in trunk, unhook and
swing out subwoofer.

Squeeze plastic harness cover
and remove.

Detach electrical harness
connector.

Using plastic pry tool, gently pry
subwoofer at bottom left and pull
out.

650-4





Antenna





Antenna and diversity

The antenna used for the radio,
telephone and FZV remote entry
system is integrated with the rear
window defogger in the Sedan and
Coupe models.

Convertible and Sport Wagon models
feature a diversity antenna system to
provide the strongest possible radio
station signal to the sound system.

In this system there are two (or more)
antennas. Both the main and the
auxiliary antenna(s) receive radio
signals and both signals are amplified
in separate amplifiers. The signals are
then transmitted to the diversity
switching module, which locks onto the
strongest signal and sends it to the
radio receiver.





Sport Wagon antenna system

The diversity antenna system on the
E46 Sport Wagon consists of the
following;

FM1 antenna in rear window (right
half)

FM2 antenna in rear window
(center)

FM3 antenna in left rear side
window

AM antenna in rear spoiler

FZV (keyless entry) antenna
combined with FM2 antenna

The FM1/FM2 antenna amplifier is
located beneath the rear spoiler. The
signal from this amplifier is transmitted
to the diversity module in the cargo
compartment behind the left trim panel.

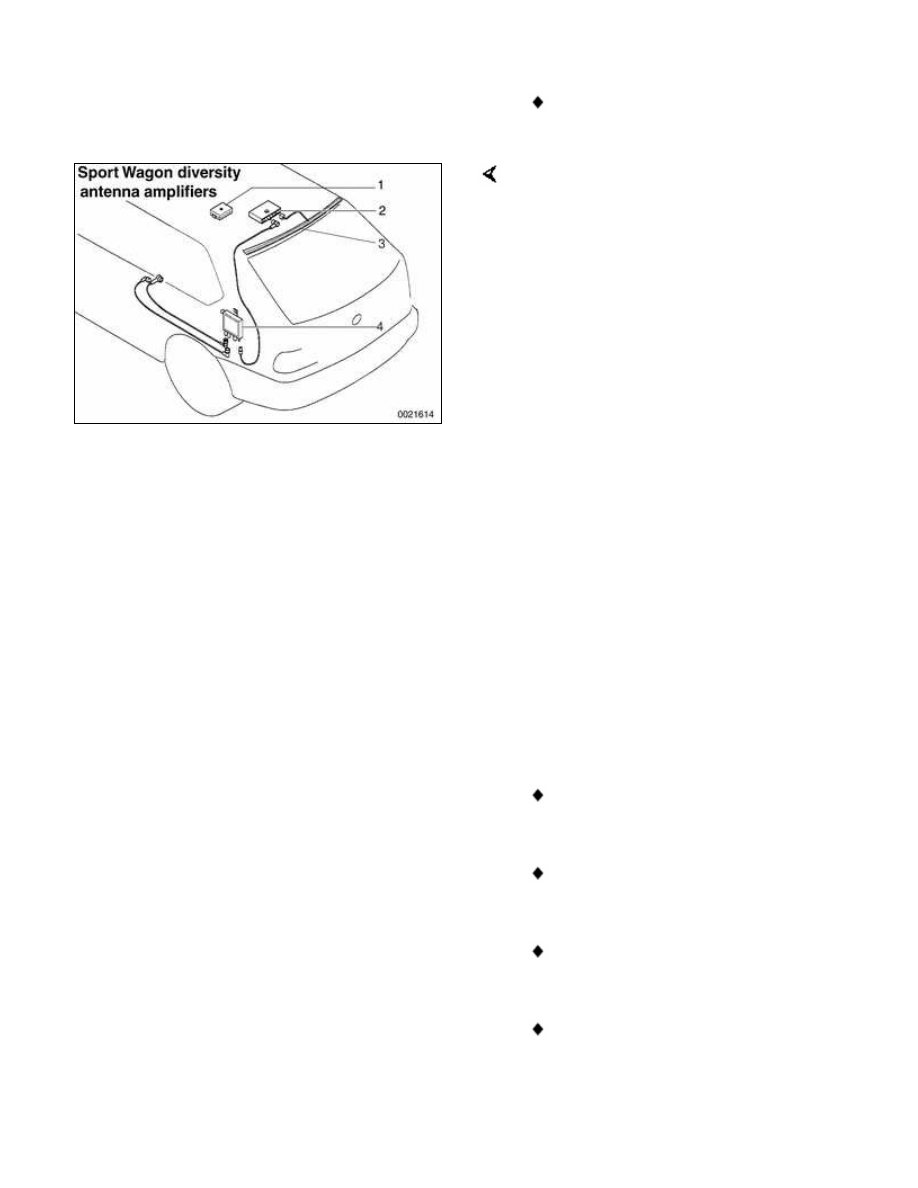

1 - Suppression filter

2 - Antenna amplifier

3 - AM antenna

4 - Diversity module

The FM3 antenna has a separate
amplifier integrated into the diversity
module. The module will select the
clearest signal from the three antennas
and transmit that to the sound system.

The AM antenna is glued to the bottom
of the rear spoiler.





Convertible antenna system

The diversity antenna system on the
E46 Convertible consists of the
following:

Main antenna mast on left rear
fender

Auxiliary antenna in convertible
top storage cover

Main antenna amplifier, mounted
directly below the antenna mast

Auxiliary antenna amplifier,
mounted on convertible top
storage cover and powered
through antenna lead

Diversity switching module,
mounted below antenna mast in
trunk

More information on the rear window
defogger/antenna system is in



640

Heating and Air Conditioning

.

Note:

The telephone antenna is wound around
the main antenna mast.





Antenna, removing
(Convertible models)

Unscrew and remove antenna mast.

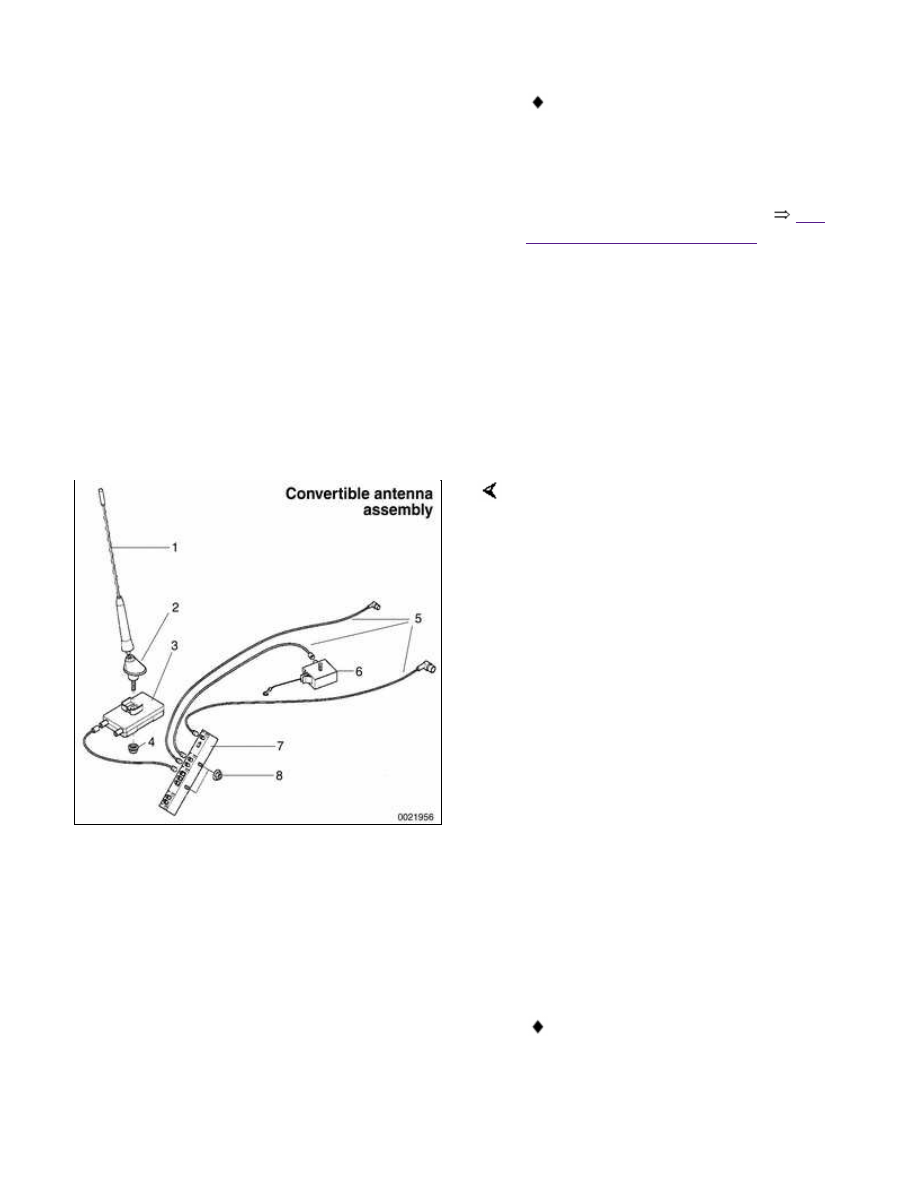

1 - Antenna mast

2 - Antenna head

3 - Antenna base

4 - Nut (M5)

5 - Antenna cable

6 - Antenna FM amplifier

7 - Antenna diversity amplifier

8 - Nut (M6)

 -

Detach and remove wheel housing
trim liner in left side of trunk.

 -

Through elongated hole of
antenna retaining bracket,
unscrew M5 nut.

This releases antenna head from
base.
