BMW 3 (E46). Manual - part 274

replacing

 -

Working in back of headlight
assembly:

Remove low beam (Xenon) cover.

Twist Xenon ignition element
counterclockwise and remove.

Rotate headlight bulb retaining ring
counterclockwise. Pull bulb out of
headlight assembly.

Installation is reverse of removal.
Headlight bulb applications are
listed below.

CAUTION!

Do not touch bulbs with your bare
hands. If necessary wipe bulb using a
clean cloth dampened with rubbing
alcohol.

Headlight bulb application

Low beam
(Halogen)

H7 12V 55W

Low bean (Xenon)

D2-S

High beam

H7 12V 55W





Headlight assembly, removing
and installing

CAUTION!

Following headlight assembly work,
headlight beam aim must be adjusted
using special equipment.

 -

Disconnect harness connectors

from headlight assembly.

 -

If necessary, remove headlight
washer spray nozzles. See



611

Wipers and Washers

.

 -

Remove front turn signal assembly
as described later in this repair
group.

Use plastic prying tool to detach and
remove trim piece below headlight
assembly.

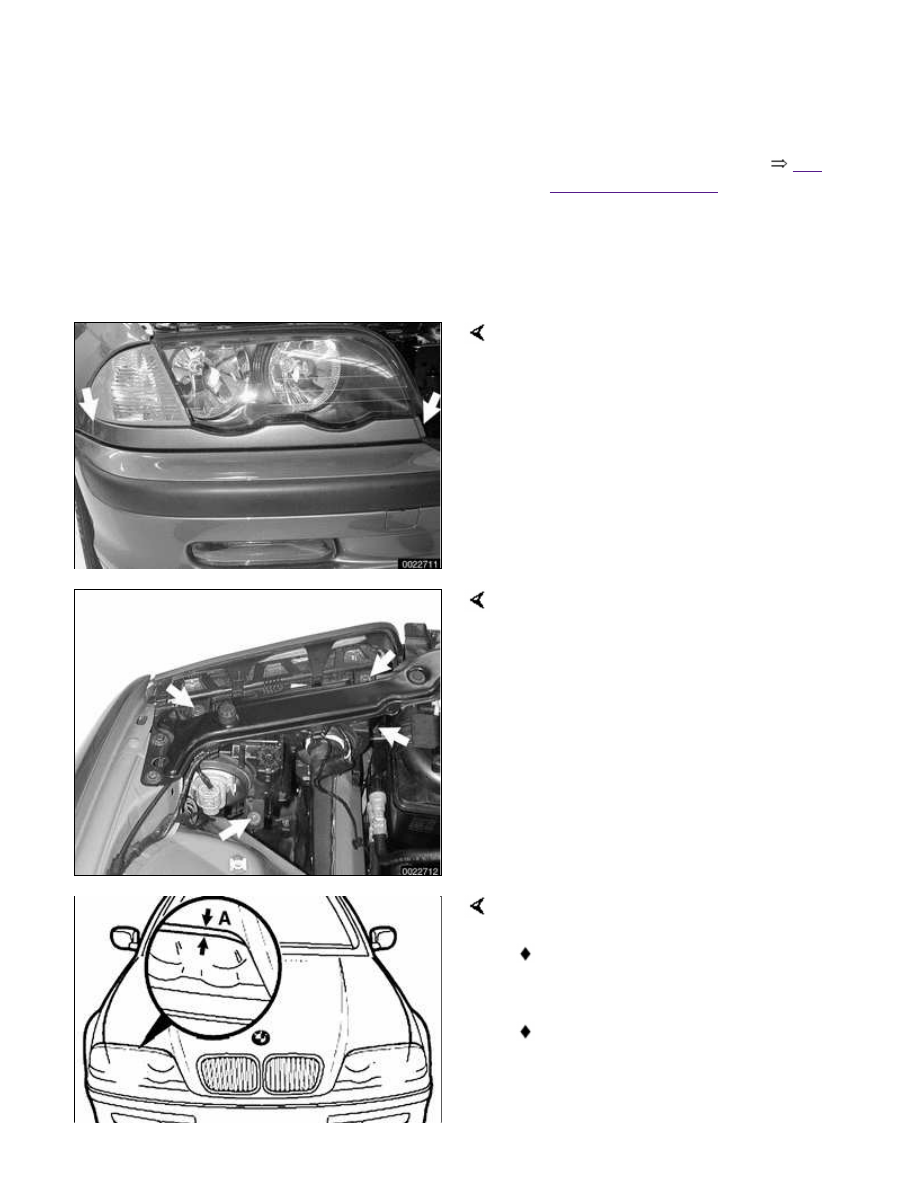

Remove headlight mounting screws
(arrows). Lift headlight assembly
forward and out of car.

During reassembly:

Install top mounting screws hand
tight.

Pull headlight assembly toward
front of car.

Close engine hood and check to
make sure that gap between hood
and headlight assembly (A) is
correct. See specification below.

Open hood and tighten down
mounting screws.

Remainder of assembly is reverse
of removal.

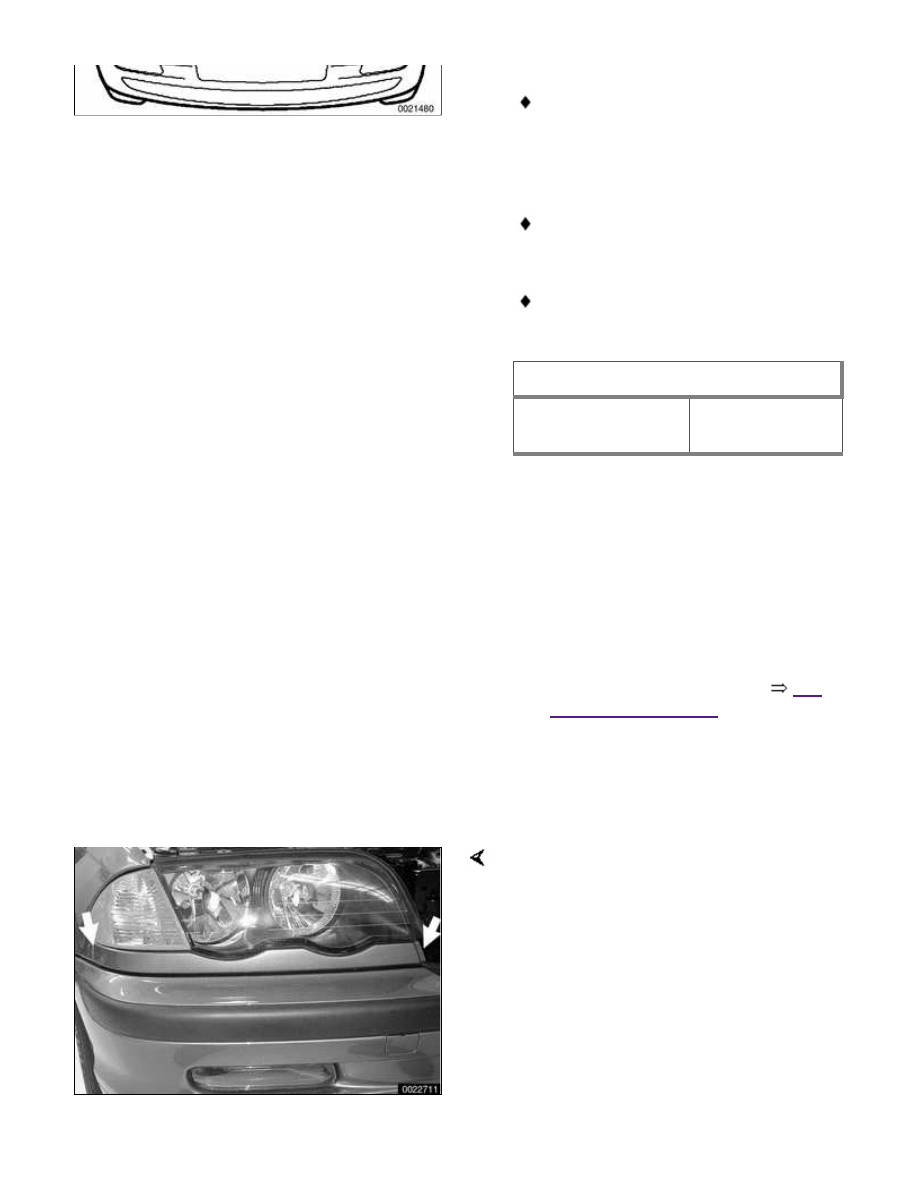

Headlight to hood gap

Dimension A

5.0 ± 1.0 mm

(0.2 0.± 04 in.)

 -

Adjust headlight aim as described
earlier.





Headlight lens, removing and
installing

 -

If necessary, remove headlight
washer spray nozzles. See



611

Wipers and Washers

.

 -

Remove front turn signal assembly
as described later in this repair
group.

Use plastic prying tool to detach and
remove trim piece below headlight
assembly.

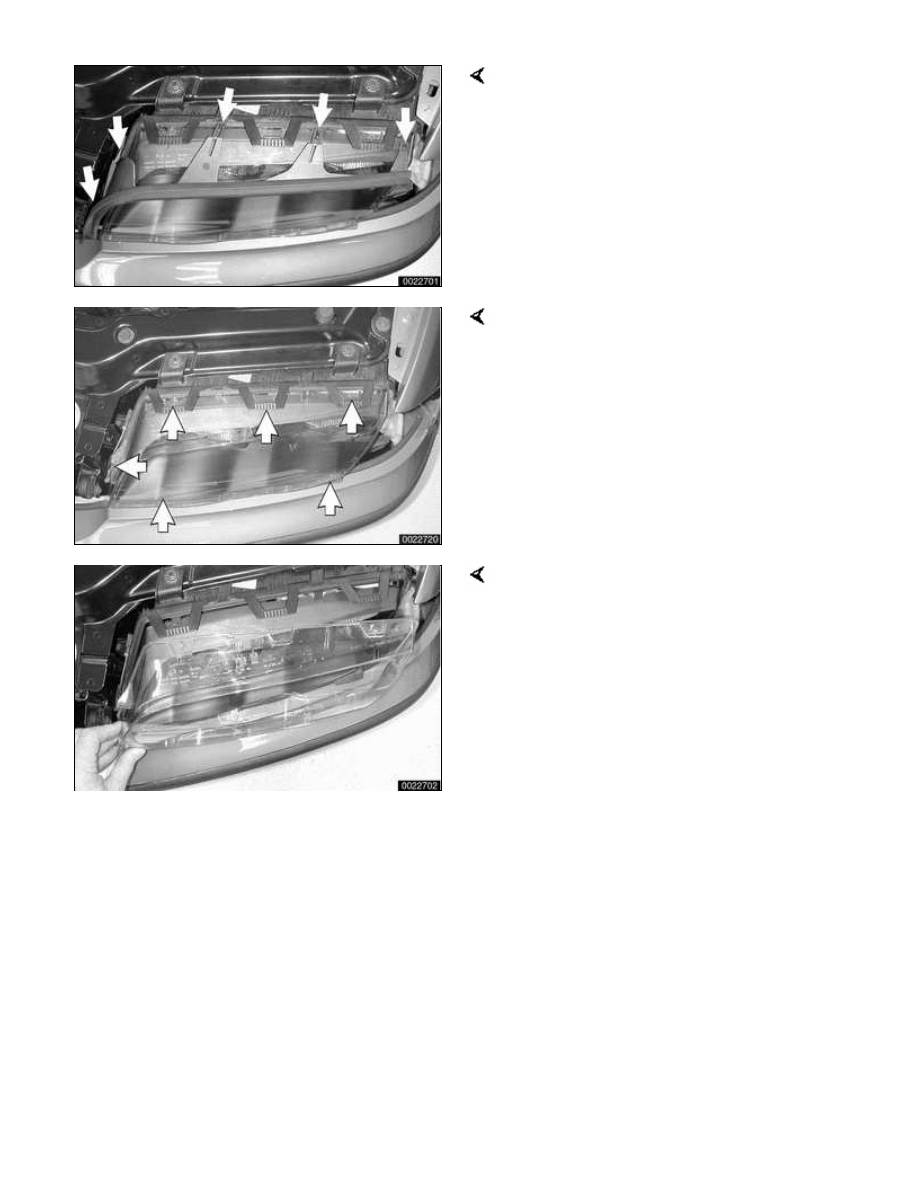

Unclip sealing gasket (arrows) and
remove.

Release clips (arrows) retaining front
lens.

Pull lens forward to remove.

 -

Installation is reverse of removal.
Replace gasket between lens and
body of light if necessary.





Automatic headlight adjustment
(LWR)

Vehicles equipped with the optional
Xenon low-beam headlight bulbs also
feature automatic headlight adjustment
(LWR). This system automatically
adjusts the vertical positioning of the
headlights to maintain optimum
headlight beam angle for maximum
driving visibility and to prevent undue
glare for oncoming motorists. The
system compensates for vehicle load
