Convertible battery

BMW has designed a special battery tray
for the Convertible which serves to
dampen Convertible body flexing and
vibration.

CAUTION!

The E46 Convertible requires a special
battery which is designed for constant
vibration. A battery not designed for
this will fail much earlier.





Convertible top operation

The automatic E46 Convertible top
system completely opens and closes the
top using hydraulic cylinders and electric
motors.

The convertible top system features:

Convertible Top Module (CVM II)
with fault memory storage.

Electro-hydraulic operation

Convenience opening using FZV
(remote) key or door lock cylinder

Convenience closing using door
lock cylinder

Glass rear window

Top monitoring during operation
using Hall sensors and angle Hall
sensors





Emergency operation

 -

Manually unlock top storage cover:

Remove center arm rest.

Lift seat upholstery below ski bag.

Press button on motor assembly to
release motor from gear linkage.

Use hand crank (stored on
assembly cover) to turn linkage
assembly through access hole in
motor assembly cover.

Unlock top cover and open.

 -

Switch off ignition. Hydraulic
pressure will be released in steps
after approximately 10 seconds until
all pressure is drained from
cylinders.

 -

Manually raise or lower top. Use
handcrank to lock or unlock top at
windshield top frame.





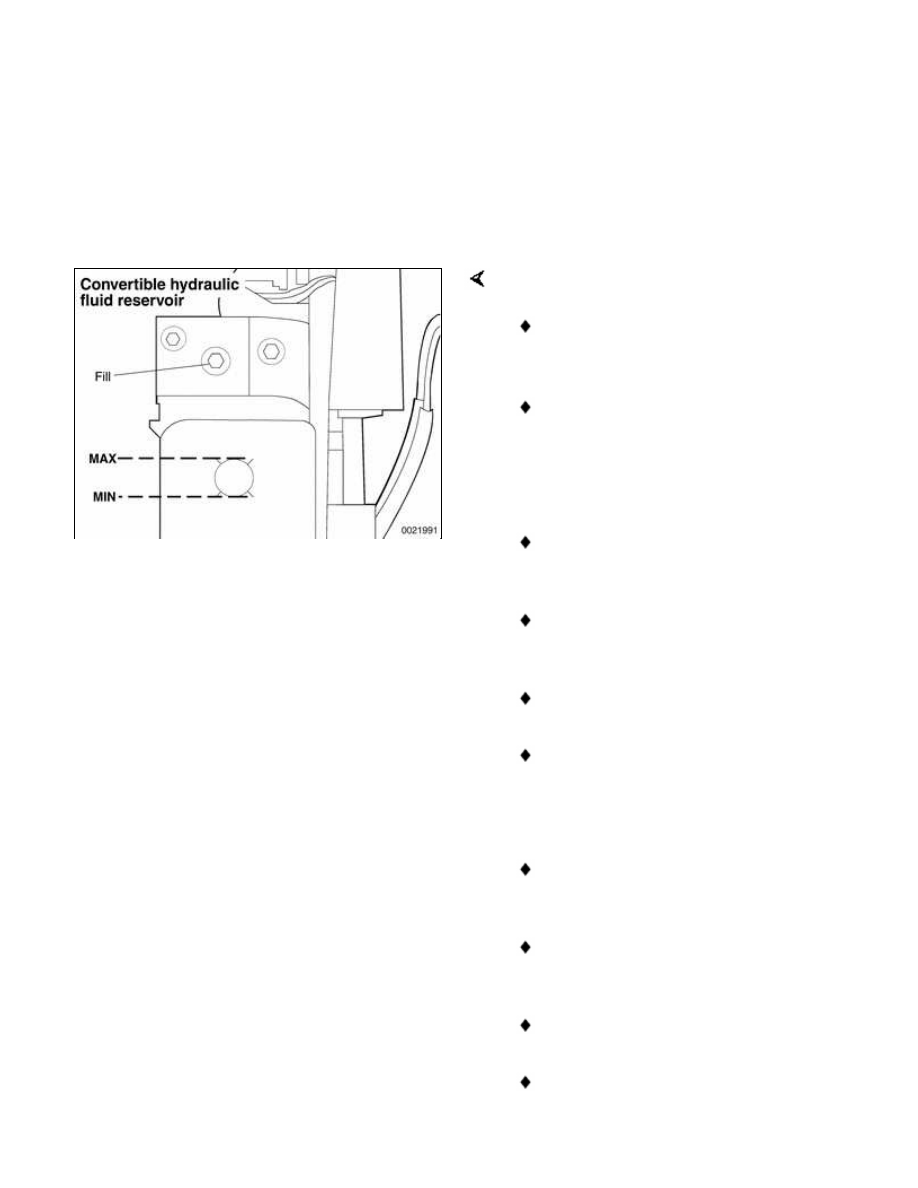

Hydraulic fluid level, checking
or filling

Note:

Make sure top is lowered into storage
compartment and storage cover is
closed.

 -

Working in trunk, remove trunk trim
liner and soundproofing. If
necessary, partially remove
hydraulic unit to gain view of fill
plug and fluid reference mark
(circle). DO NOT detach hydraulic
lines.

To check:

Level must be between MAX and
MIN marks.

Reference mark is circle in
translucent reservoir.

 -

To fill:

Detach hydraulic unit and pull out
without disconnecting fluid lines.

Lay unit on its side and fill through
fill plug.

Turn unit upright and recheck level.

Install new fill plug seal.

 -

To drain:

Detach hydraulic unit and pull out
without disconnecting fluid lines.

Lay unit on its side and allow to
drain through fill plug.

Turn unit upright and recheck level.

Install new fill plug seal.

Convertible top fluid

Hydraulic fluid

Aral Vitamol

Tightening torques

Filler plug to
hydraulic unit

10 + 1 Nm

(89 + 9 in-lb)

Hydraulic unit to
body

10 Nm (89 in-lb)

Note:

The convertible top hydraulic fluid is
supplied in the spare parts kit. To restock
fluid, check with an authorized BMW
dealer parts department.





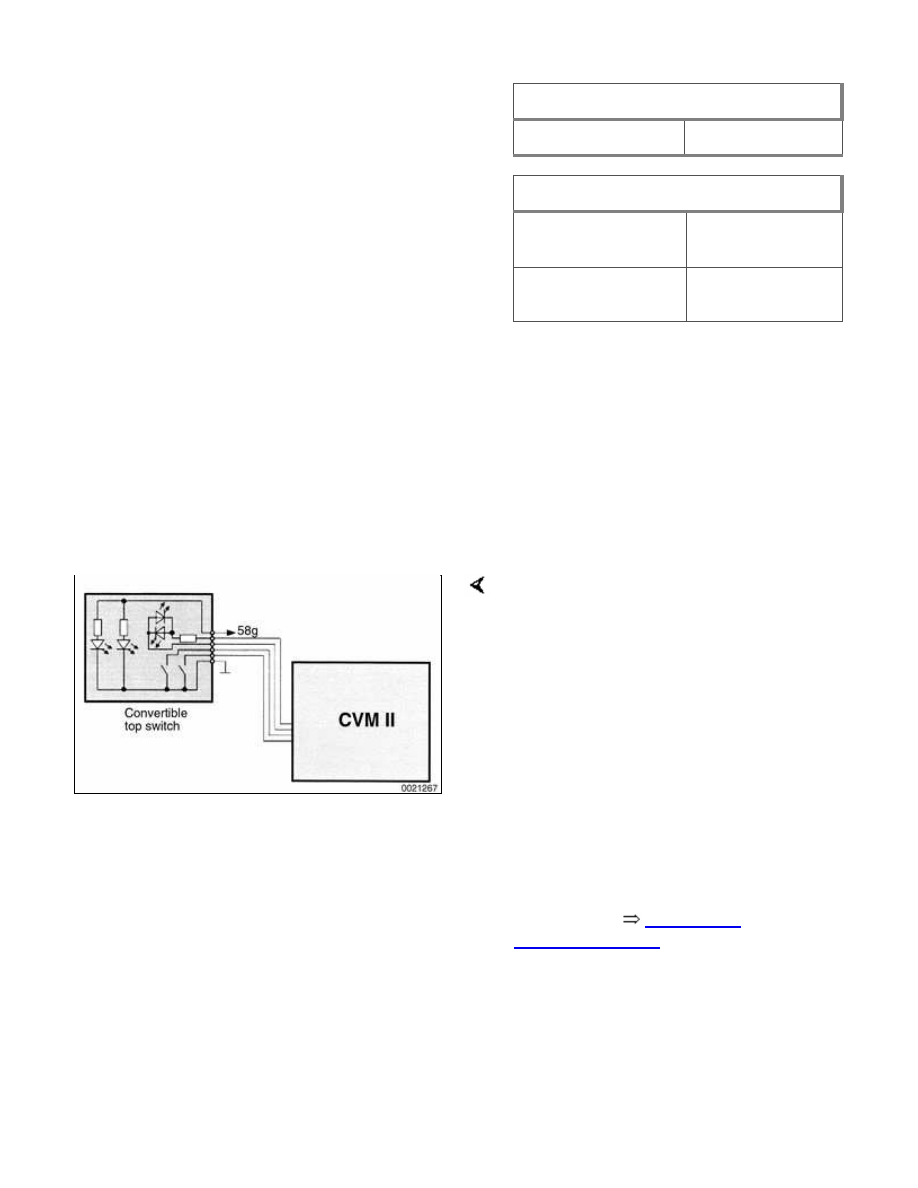

Convertible top switch

The convertible top switch assembly is in
the center console below the IHKA
control panel. Two push buttons, one for
each direction of travel, provide ground
input signals to the Convertible Top
Module (CVM II).

Two LEDs are positioned in the center of
the switch assembly. The top LED will
flash whenever the top is being operated
and not locked to the windshield or
stored completely in the storage
compartment. The lower LED will
illuminate if the top switch is pushed
(open top signal) and the storage
compartment floor is in the folded up
position. See



Top storage

compartment floor

 later in this group.

The top ceases moving once the switch
is released. The hydraulics hold the top
in position and remain under pressure
for approximately 20 minutes if the
ignition key is left in the ON position.
