BMW 3 (E46). Manual - part 228

520-3





Rear Seats





Rear seat cushion and
backrest, removing and
installing (fixed seat back
models)

 -

Pull front of rear seat cushion up
to release clips. While holding
front of cushion up, pull cushion
forward to remove.

Remove rear seat backrest:

Pull top outer corners of backrest
forward (A) to detach from top
retainers.

Pull entire backrest up (B) to
detach from bottom hooks.

Slide backrest to side to clear seat
belts.

Note:

If the car is equipped with heated rear
seats, detach electrical harness
connector(s) as you remove the seat
components.

 -

When reinstalling, be sure to pull
seat belts and buckles up through
appropriate slots in seat cushion.





Rear seat cushion and
backrest, removing and
installing (fold-down seat back
models)

 -

Pull front of rear seat cushion up
and out of clips. While holding
front of cushion up, pull cushion
forward to remove.

 -

Tilt backrests forward.

Note:

Remove rear headrests, if equipped, by
pulling straight up.

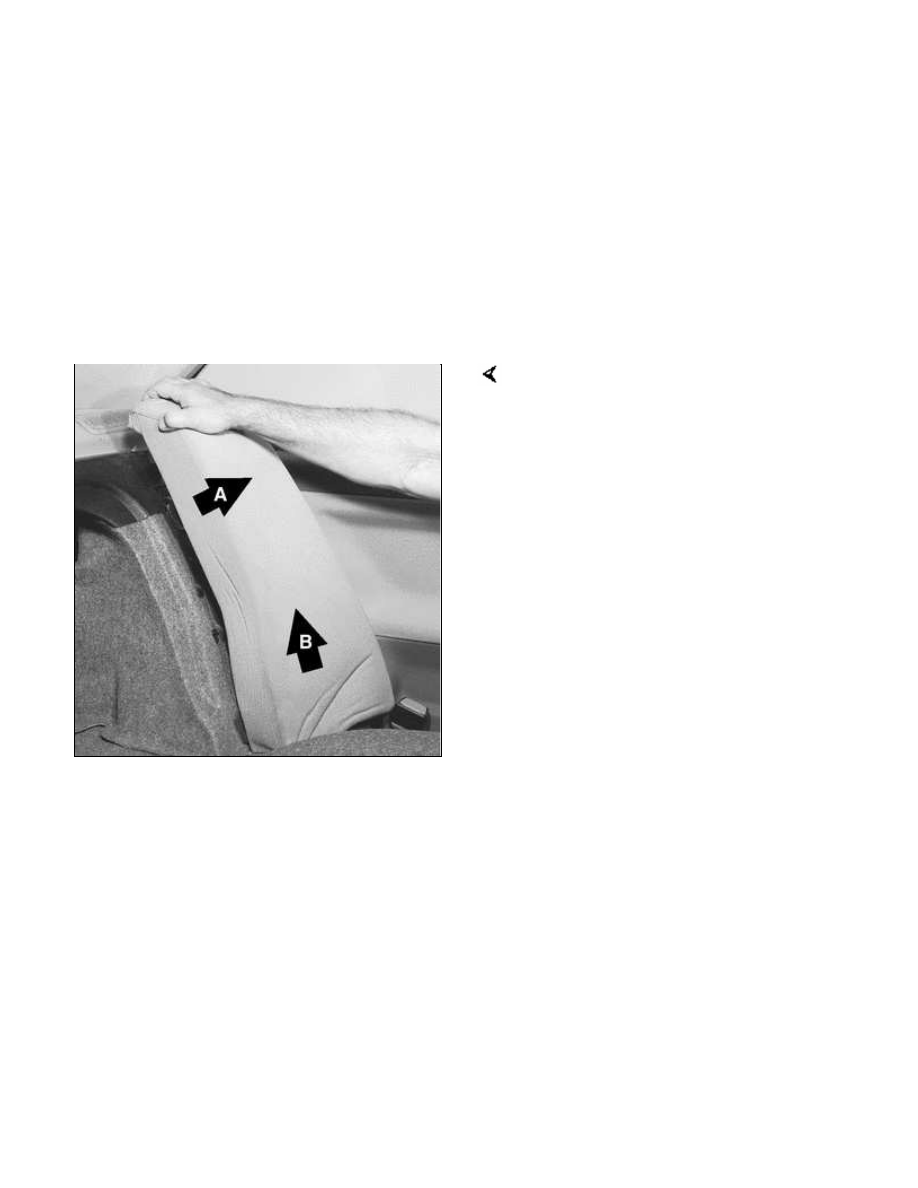

Remove backrest side section by
pulling out (A) and up (B).

 -

Working between two sections of
backrest, remove backrest center
mount screws.

 -

Remove outer backrest mounting
screws.

 -

Raise backrests in middle slightly
and separate left and right
backrest guide. Lift backrest(s) out
through back door(s).

540-1





General

This repair group covers the slide-tilt
sunroof assembly.

Component locations, initialization,
sunroof panel replacement, and
sunroof height adjustment are covered.
Replacement of the cable assembly or
frame require that the headliner be
removed. Removal and repair of the
sunroof assembly and other
components inside the roof cavity is
beyond the scope of this manual.





Sunroof electronic controls,
initializing

Initialize the sunroof in the following
situations:

Malfunctions such as lack of
one-touch function, lack of comfort
opening/closing or lack of safety
(anti-trapping) features

If sunroof motor has been
removed and reinstalled

If power supply to the sunroof has
been interrupted

If repairs have been performed on
the slide/tilt mechanism





Normalization

During normalization the mechanical
end positions of the sunroof are
detected and stored by the General
Module (GM V).

Press and hold sunroof switch in "lift"
direction.

After reaching end position, keep
switch pressed for approximately
20 seconds longer.

The sunroof motor will briefly jerk
upwards, signalling normalization
is complete.





Characteristic curve

The characteristic resistance curve of
the E46 sunroof is learned using
coding software. This resets the safety
(anti-trapping) feature. See your BMW
dealer service department.





Sunroof panel, emergency
closing

Remove access panel from below
sunroof motor by gently prying at the
rearmost edge with a plastic tool.

Disconnect the electrical connections
and lay switch panel aside.
