Tightening torque

body pillar





Trunk locking mechanism

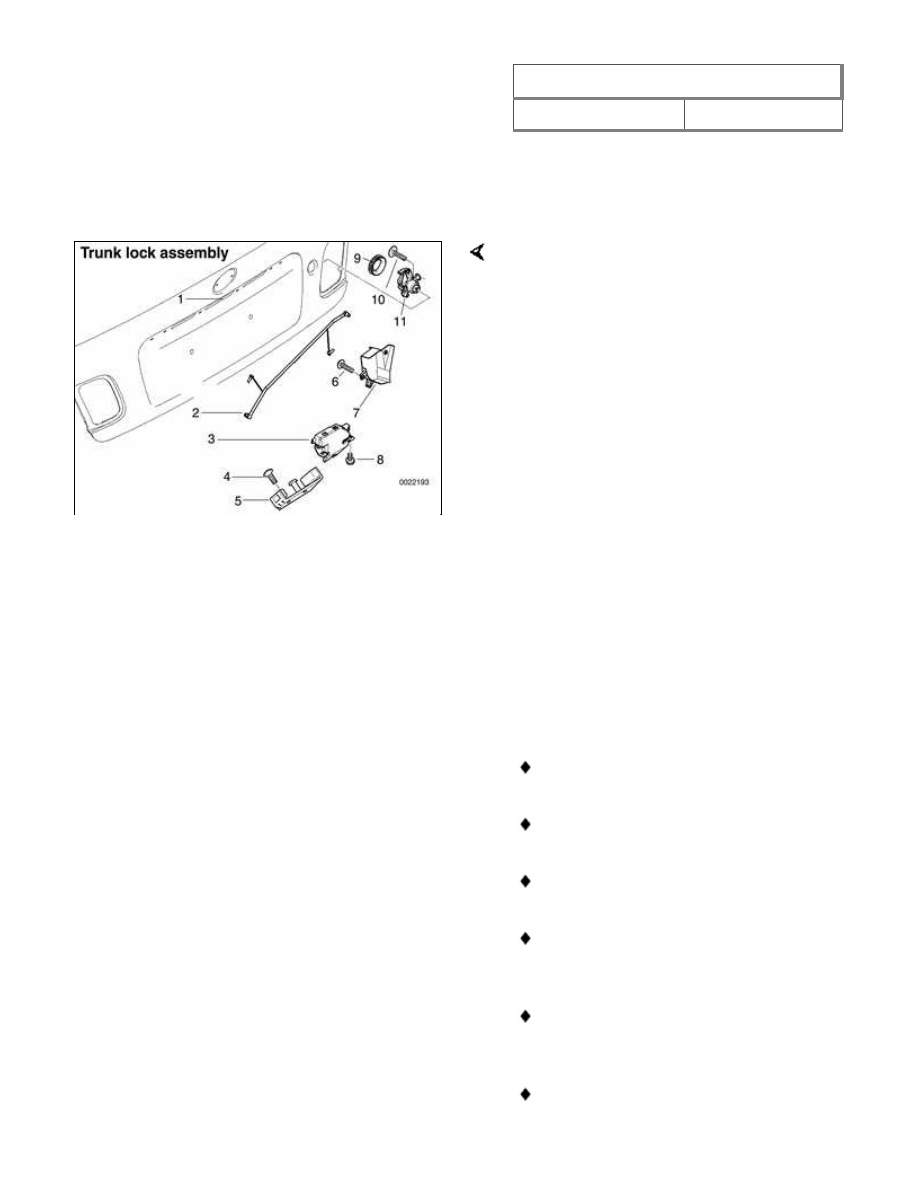

Trunk lock assembly

1 - Trunk release microswitch

2 - Connecting rod

3 - Lock with microswitch

4 - Torx screw M6

5 - Striker plate

6 - Trim screw

7 - Lock cover

8 - Torx bolt M6

9 - Lock cylinder gasket

10 - Self-threading screw

11 - Lock cylinder

The trunk can be unlocked by using:

Central locking button

Left door key

FZV remote entry system

Trunk lock cylinder in the trunk lid
right side taillight assembly

Trunk release in the driver's
footwell, if equipped

Microswitch in the center of the

license plate light strip

The trunk lock cylinder does not actuate
central locking control.

 -

To remove the trunk lock
microswitch:

Remove licence plate light strip.

Separate electrical harness
connector from strip.

Separate microswitch from strip.

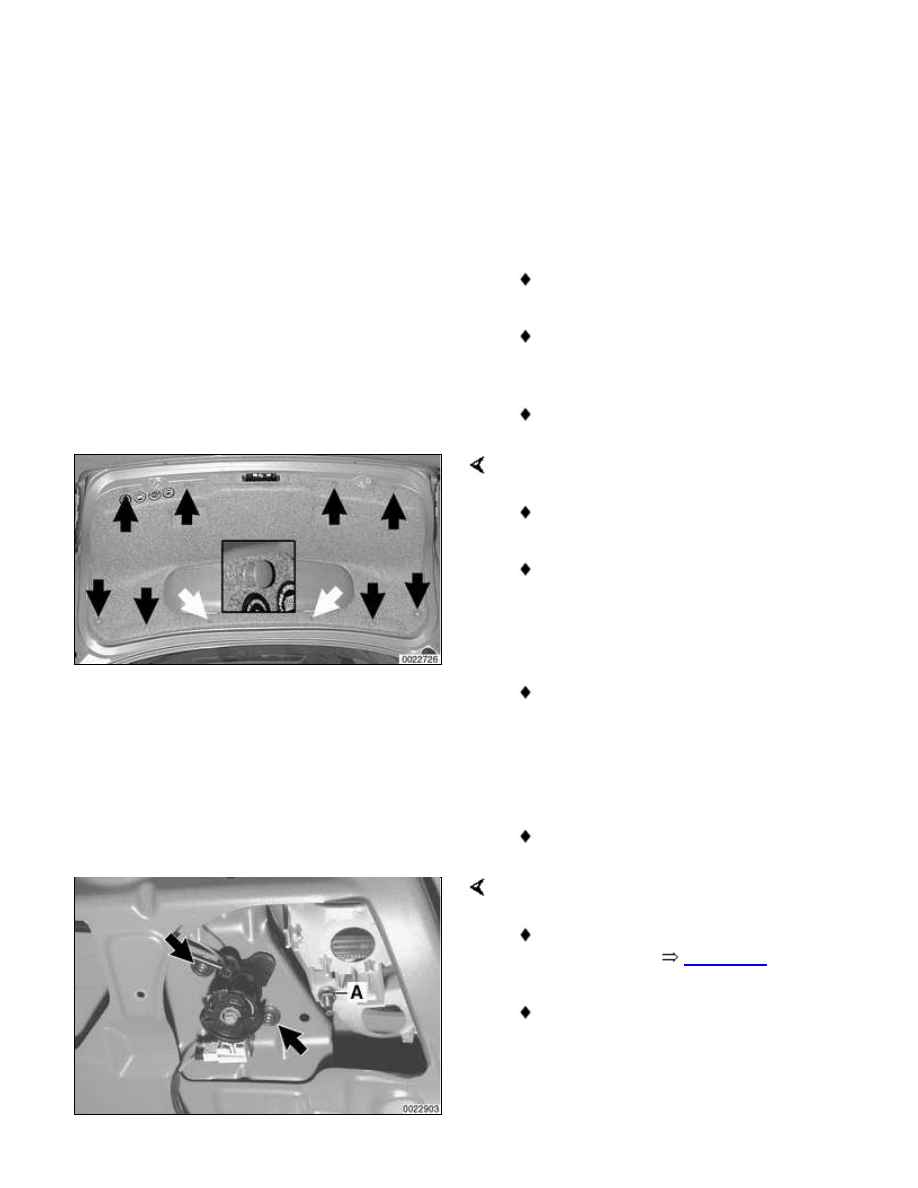

To access trunk lock cylinder or lock:

Raise trunk lid.

Open tool kit and remove screws
attaching tool kit to trunk lid (white
arrows). Unclip retaining strap at
trunk lid and remove tool kit.

Remove insulating liner expansion
rivets (black arrows). and remove
trunk liner. Expansion rivets are
released by pry upper portion out
(inset).

Lift off trim panel.

To remove trunk lock cylinder:

Remove right taillight socket from
trunk lid. See



630 Lights

.

Remove right tail lens mounting nut
(A) and detach tail lens from trunk
lid.

Remove lock cylinder cover
mounting screws (arrows). Slide
cover to right to remove.

Note:

On Convertible models: Remove
third brake light to access trunk lock
mechanism.

Use new self-tapping screws to
reinstall trunk lock cylinder.

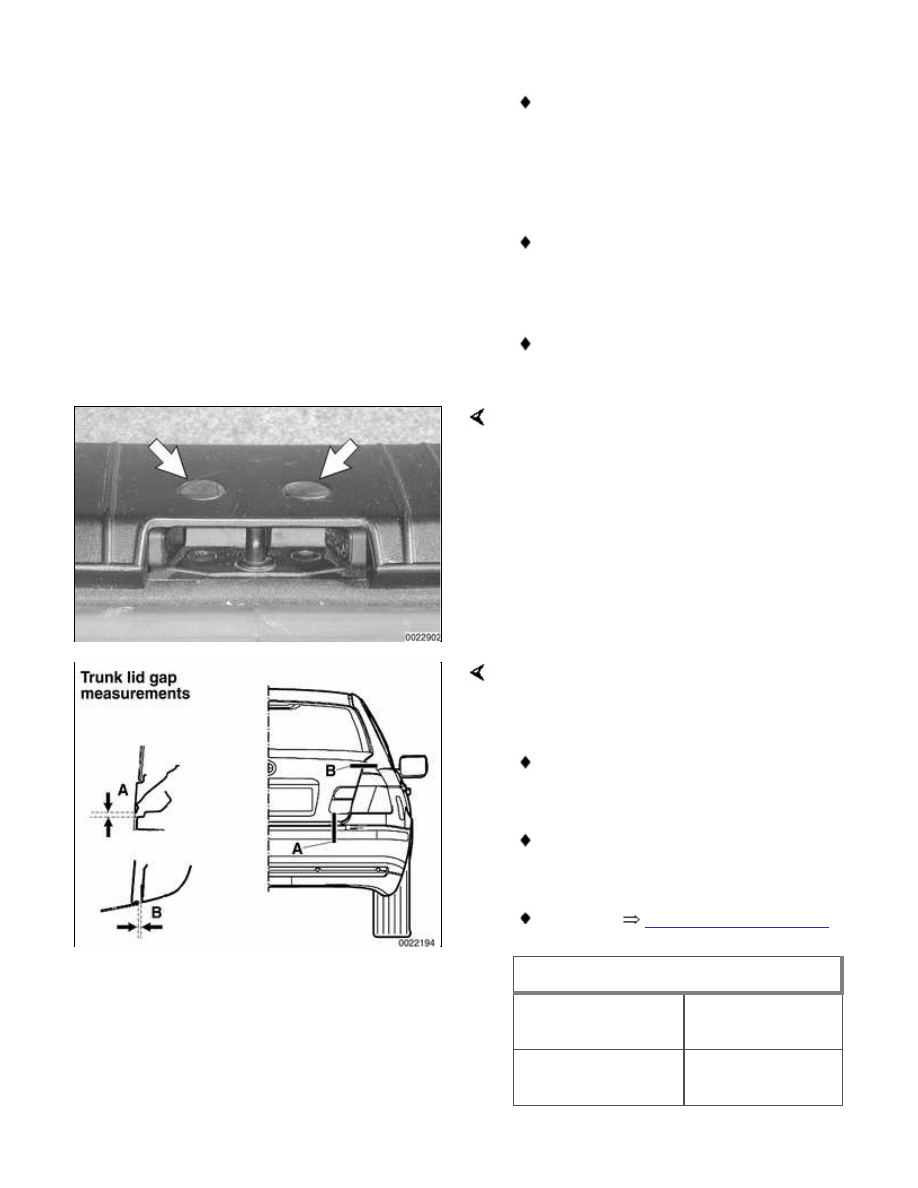

Pry out rear trunk edge trim caps
(arrows) to access mounting screws to
remove trunk lock striker.

When reinstalling, or to adjust trunk lid
alignment, adjust position of trunk lock
striker with mounting bolts finger tight.

Set gap measurements as listed
below.

Check trunk lid lock operation with
lid open.

Also see

412 Trunk Lid, Tailgate

.

Trunk position gap adjustment

Trunk lid / trunk
panel (A)

5 ± 1.5 mm

(0.2 ± 0.06 in.)

Trunk lid / rear
fender (B)

4.25 ± 0.75 mm

(0.17 ± 0.03 in.)

Note:

Do not lubricate lock or lock striker with
grease.





Tailgate lock, emergency
release

The Sport Wagon tailgate can be
unlocked using the central locking
switch, the left door key or the FZV
remote entry system. The tailgate can be
opened by pushing the tailgate release
button in the left front kickpanel or by
pressing the microswitch in the center of
the license plate light strip. There is no
key lock cylinder in the tailgate.

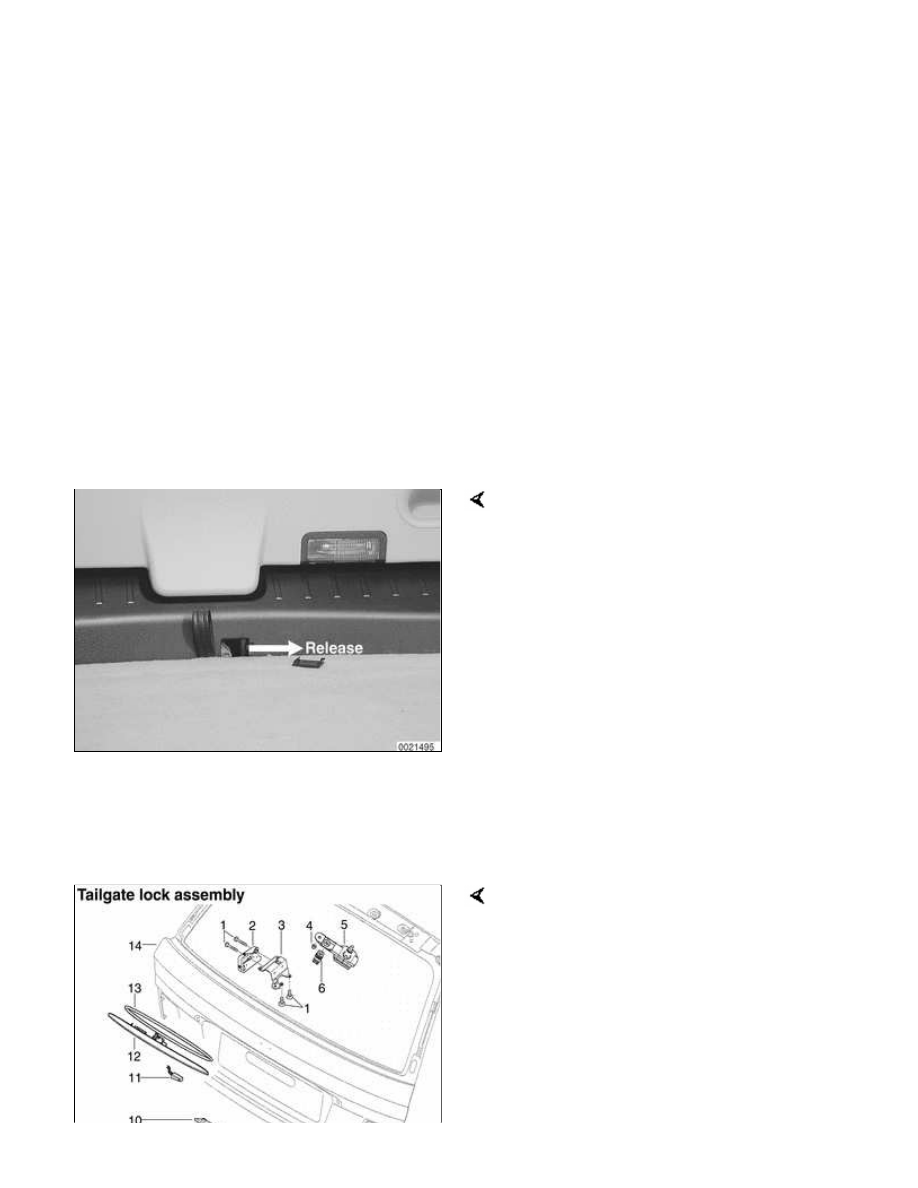

In case of electrical failure, there is an
emergency tailgate lock release. The
release is located in the rear cargo area,
along the lower edge of the rear apron
behind a small access cover. Remove
access cover and push release in
direction of arrow to open tailgate.





Tailgate and rear window
locking mechanism

Tailgate lock assembly

1 - Torx bolt M6

2 - Rear window lock

3 - Rear window lock cover

4 - Nut M6

5 - Rear window striker mounting

bracket and wiper pivot
