250-1





General

This repair group covers transmission
gearshift and linkage service for both
manual and automatic transmission
equipped vehicles.





Special tools

BMW suggests the use of one special
tool in the removal of the gear shift
lever for manual transmission equipped
vehicles.

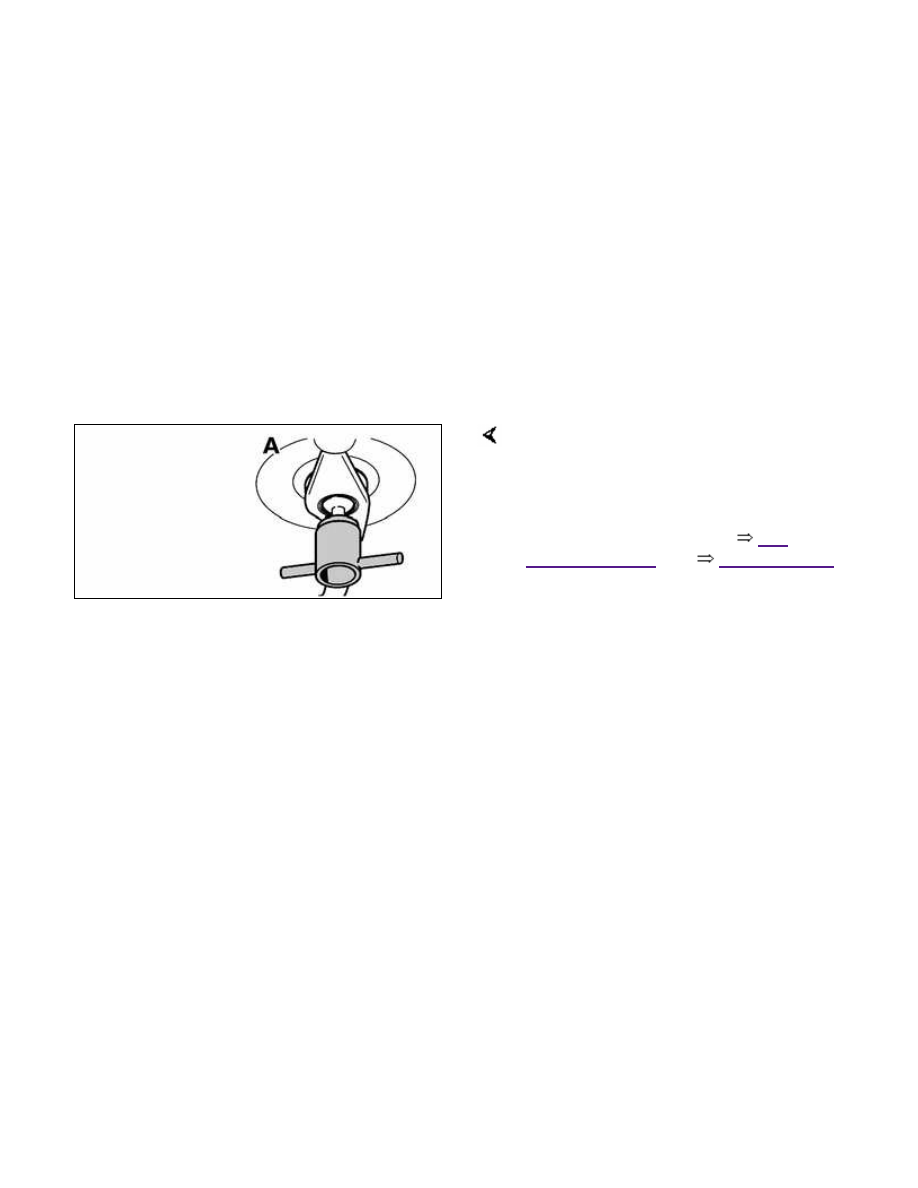

Pin wrench BMW 25 1 110

To gain access to the complete
gearshift mechanism it is necessary to
remove the exhaust system and the
driveshaft as described in



180

Exhaust System

 and



260 Driveshaft

.

250-2





Manual Transmission
Gearshift







Manual
Transmission

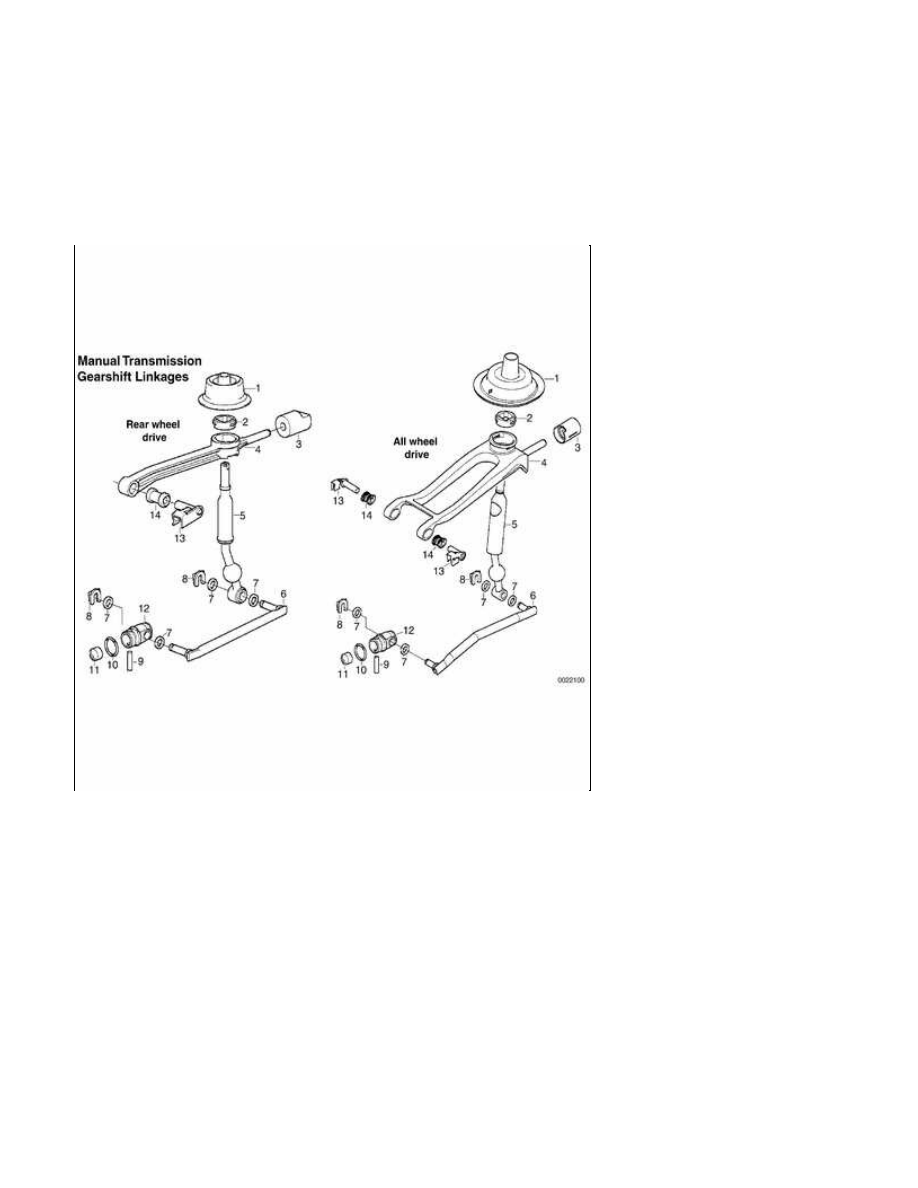

Gearshift Linkages

1

-

Rubber boot

2

-

Shift lever
bearing

3

-

Shift arm
bearing

4

-

Shift arm

5

-

Shift lever

6

-

Selector rod

7

-

Spacer ring

8

-

Circlip

9

-

Dowel pin

10

-

Lock ring

11

-

Washer

12

-

Gear selector
rod joint

13

-

Bearing bolt

14

-

Bearing bushing









Gearshift lever, removing
(manual transmission)

Use the above illustration as a guide
when removing and installing the
linkage.

 -

Remove shift knob by pulling knob
straight off the manual gearshift.

Note:

Removal of the shift knob will require
about 90 lbs. of force. Do not twist knob
or locating key can be damaged.

 -

Pry up on rear of shift boot to
unclip, then remove boot from front
retainers.

 -

Raise vehicle to gain access to
underside of vehicle.

WARNING!

Make sure the car is stable and well
supported at all times. Use a
professional automotive lift or jack
stands designed for the purpose. A
floor jack is not adequate support.

 -

Remove complete exhaust system.
See



180 Exhaust System

.

 -

Remove driveshaft(s). See



260

Driveshaft

.

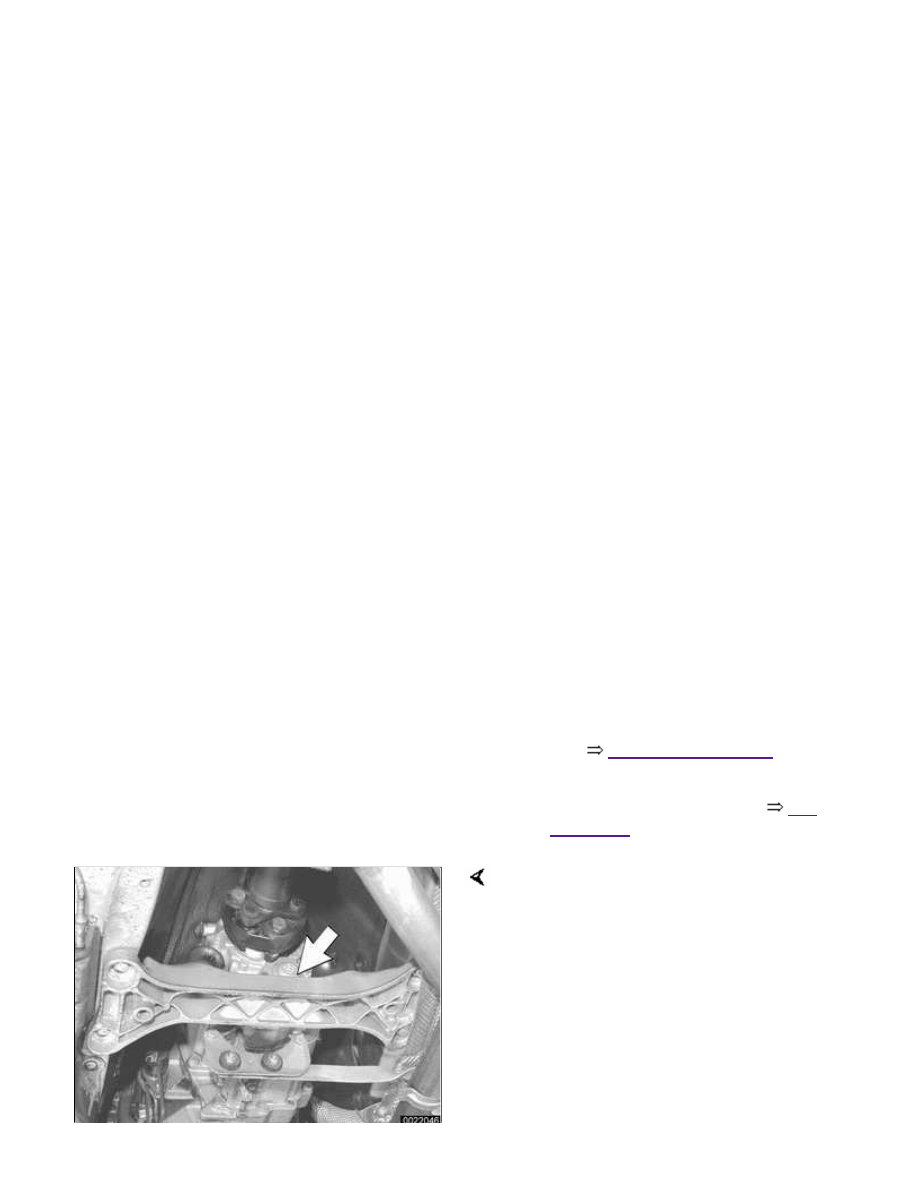

Support transmission with transmission
jack. Remove crossmember (arrow) from
rear of transmission.

 -

Lower rear of transmission to
access gearshift linkage.

CAUTION!

Tilting the engine to lower the
transmission can lead to damage to

various components due to lack of
clearance.

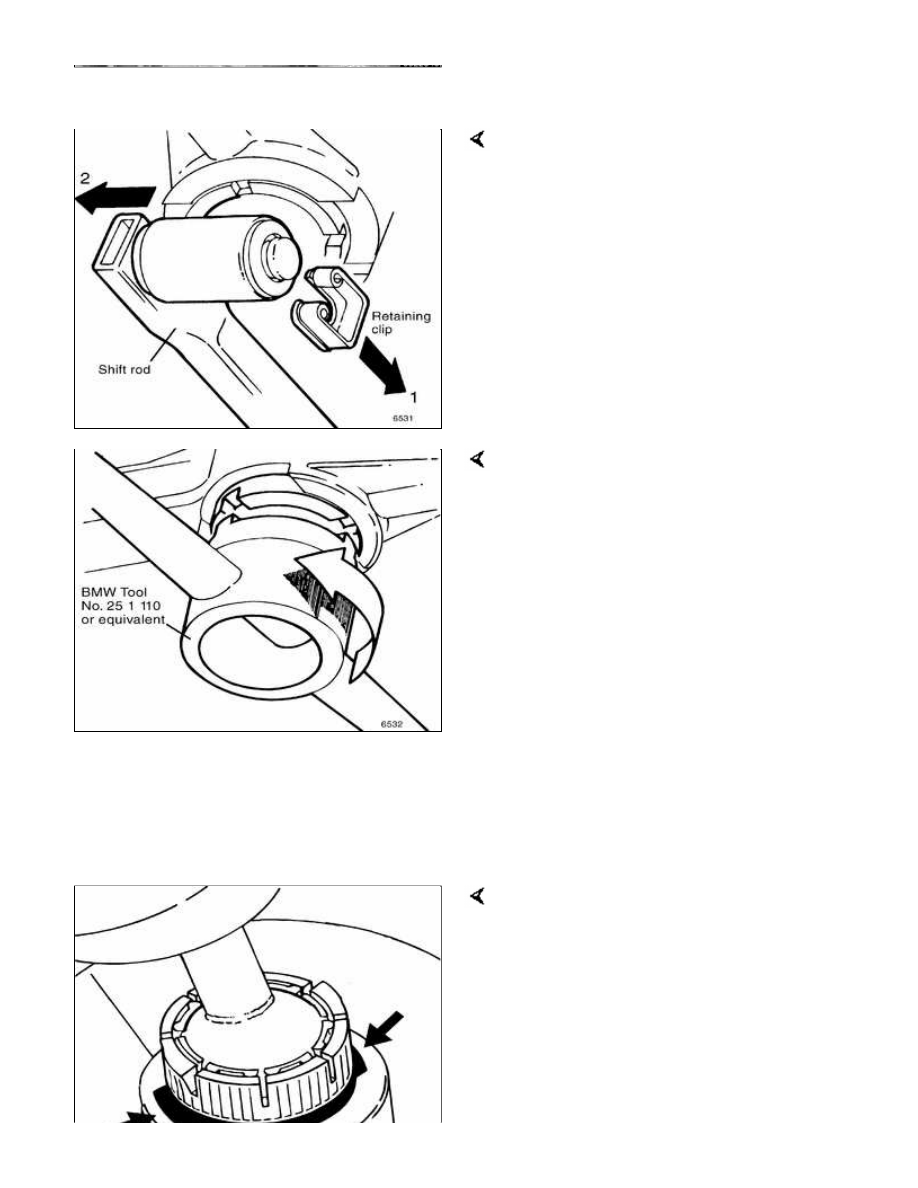

Working above transmission, disconnect
shift rod from gearshift lever by pulling
off shift rod retaining clip in direction of
arrow (1). Disengage shift rod from
gearshift lever (2). Note washers on
either side of shift rod end.

Release gearshift lever retaining ring
from below using BMW special tool 25 1
110. Turn tool 90° ( turn)
counterclockwise.

 -

Raise transmission and temporarily
install transmission crossmember.

 -

Lower vehicle. Working from inside
passenger compartment, pull up on
gearshift lever to remove it together
with retaining ring and rubber
grommet.





Gearshift lever, installing
(manual transmission)

Install shift lever, aligning locking tabs
with openings in shift console (arrows).
Press down on retaining ring until it
clicks into place.

 -

Install rubber grommet with arrow
pointing forward. Install shift rod
and shift boot.

Note:
