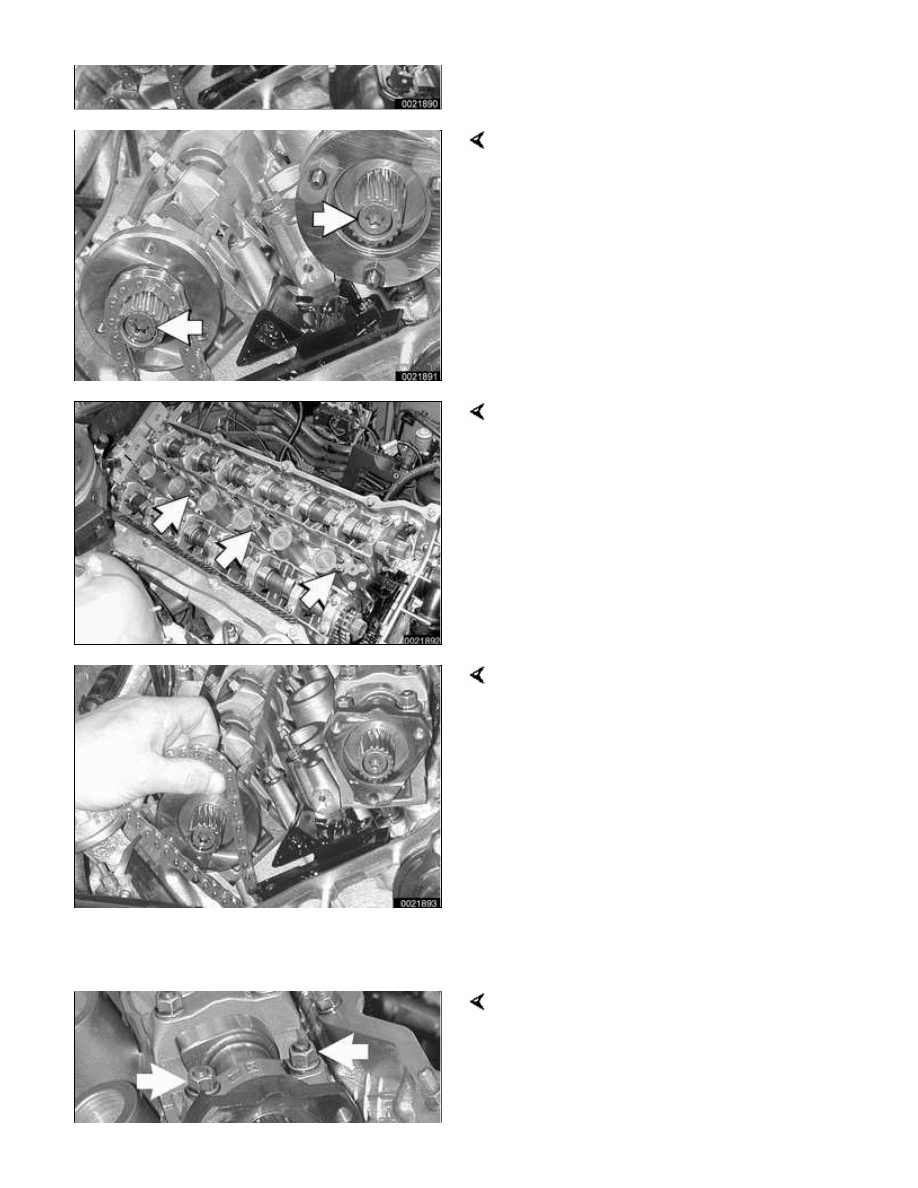

Do not remove end spline retaining
screws from camshafts (arrows).

Remove cylinder head cover mounting
studs (arrows) from center of cylinder
head.

 -

Remove flywheel locking tool from
transmission bellhousing so that
crankshaft is no longer secured.

Lift primary chain and hold under
tension, then rotate engine against
direction of rotation (counterclockwise)
approximately 30°.

CAUTION!

To prevent damaging valves while
working on camshafts, no pistons
should be in the TDC position.

 -

Remove BMW special tools 11 3
240 and 11 3 244 from rear of
cylinder head.

Remove retaining nuts (arrows) and
bearing cap 1 of intake camshaft.

CAUTION!

Intake camshaft bearing cap 1 is

centered with adapter sleeves. To
avoid camshaft damage, it must be
removed before any other caps.

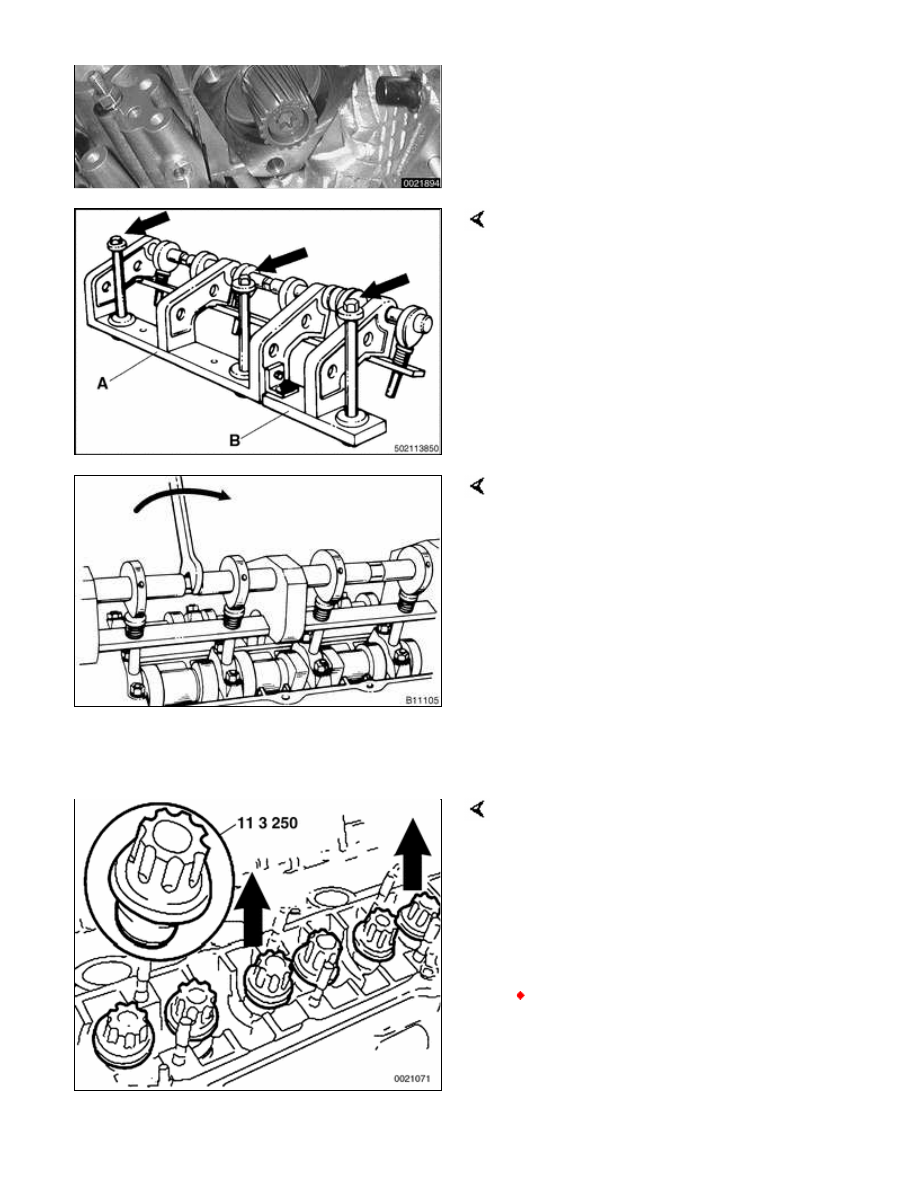

Fit BMW special tools 11 3 260 (A) and
11 3 270 (B) to cylinder head and screw
long bolts (arrows) into spark plug
threads. Tensioners will align with the
bearing caps on the intake camshaft.

CAUTION!

Do not over torque bolts into spark
plug holes.

Turn eccentric shaft of special tool to
pretension intake camshaft bearing
caps. Remove nuts on remaining
bearing caps.

 -

Release tension on eccentric shaft
and remove BMW special tools 11 3
260 and 11 3 270. Remove bearing
caps and set aside in order.
Remove camshaft and store safely.

 -

Repeat procedure for exhaust
camshaft.

Secure hydraulic lifters in lifter bores
using BMW special tool 11 3 250, or
remove lifters using a magnetic pick-up
tool. With lifters secure or removed, lift
out camshaft bearing carriers from
cylinder head.

CAUTION!

Do not let the hydraulic lifters fall
out as the camshaft carrier is
removed.

Hydraulic lifters should be stored
in an upright position.

Used hydraulic lifters must be
replaced into original lifter bores.





Cylinder head assembly,
removing

 -

Remove exhaust manifolds. See
180 Exhaust System.

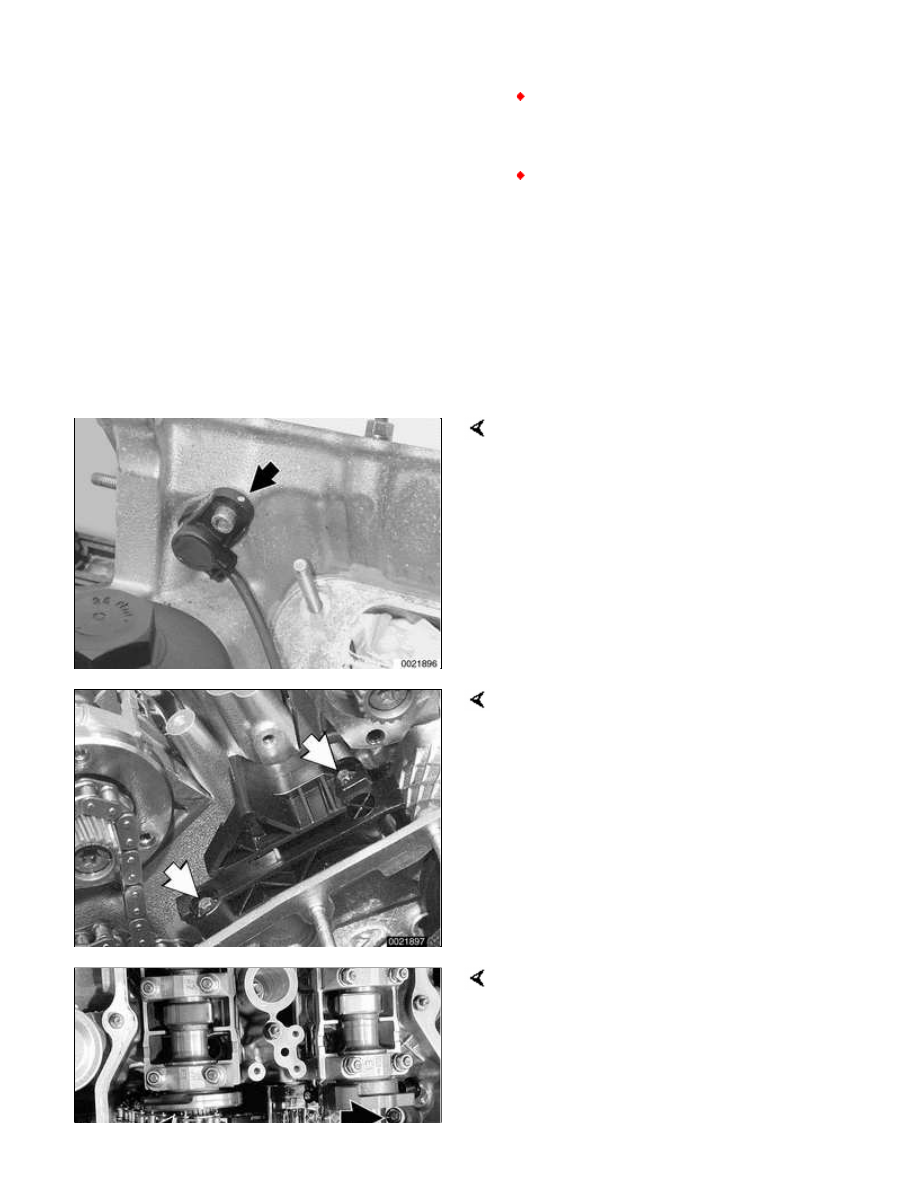

Remove intake camshaft position sensor
(arrow) from side of cylinder head.

Remove secondary chain lower guide
bolts (arrows). Remove chain guide.
The bolt on the intake camshaft side is a
long bolt that extends into the lower
timing chain cover.

Remove screws (arrows) holding lower
timing chain cover to cylinder head.
(Photo shows camshafts in place).

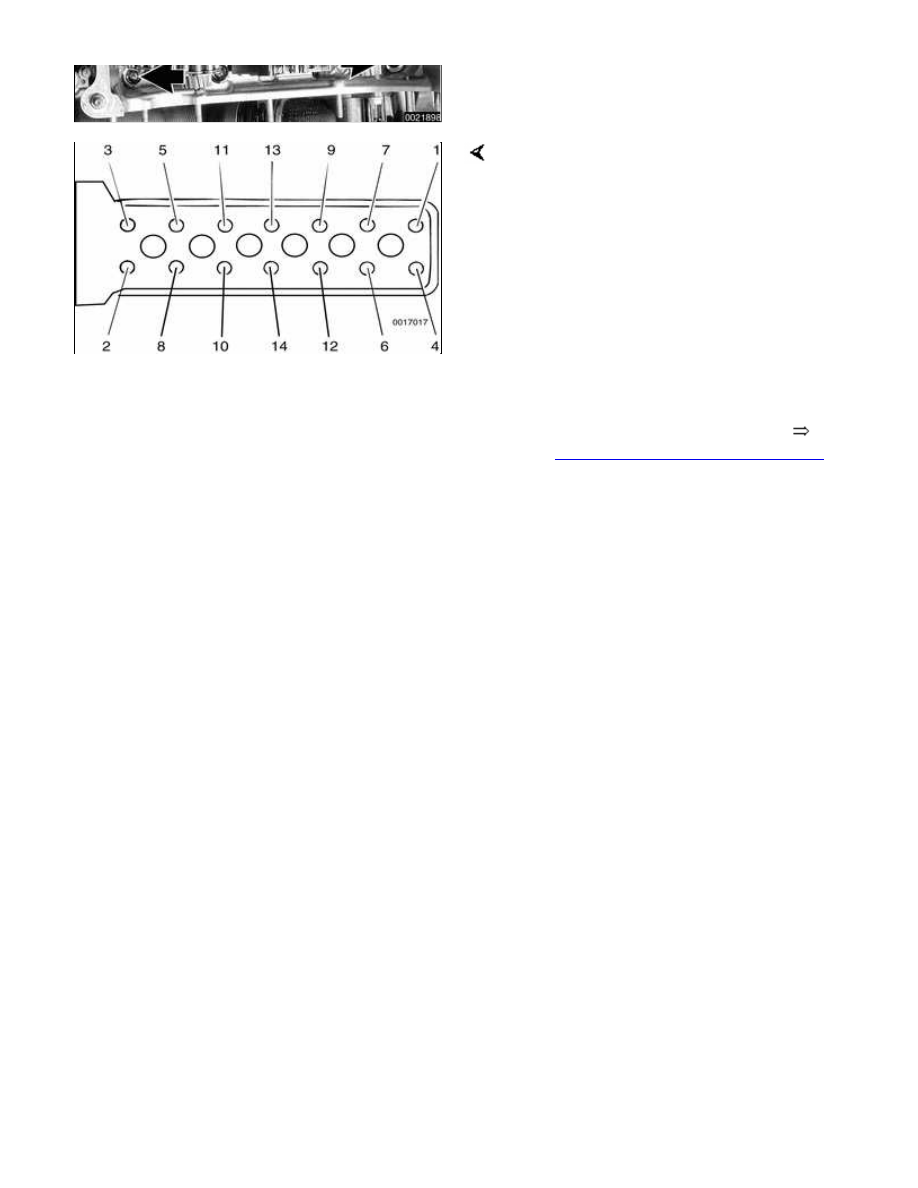

Using BMW special tool 11 2 250 or
equivalent, loosen cylinder head bolts in
several stages in sequence shown.
Discard head bolts.

Note:

BMW special tool 11 2 250 is a
thin-walled Torx E12 socket with an
extended reach. The cylinder head bolts
are recessed into the head below the
camshaft towers with little working space.

 -

Lift off cylinder head. Refer to


116 Cylinder Head and Valvetrain

to evaluate the head.
