Audi TT Coupé ´07 - Suspension System

Self-Study Programme 381

Vorsprung durch Technik www.audi.de

Service Training

Protected by copyright. Copying for private or commercial purposes, in part or in whole, is not
 permitted unless authorised by AUDI AG. AUDI AG does not guarantee or accept any liability
     with respect to the correctness of information in this document. Copyright by AUDI AG.

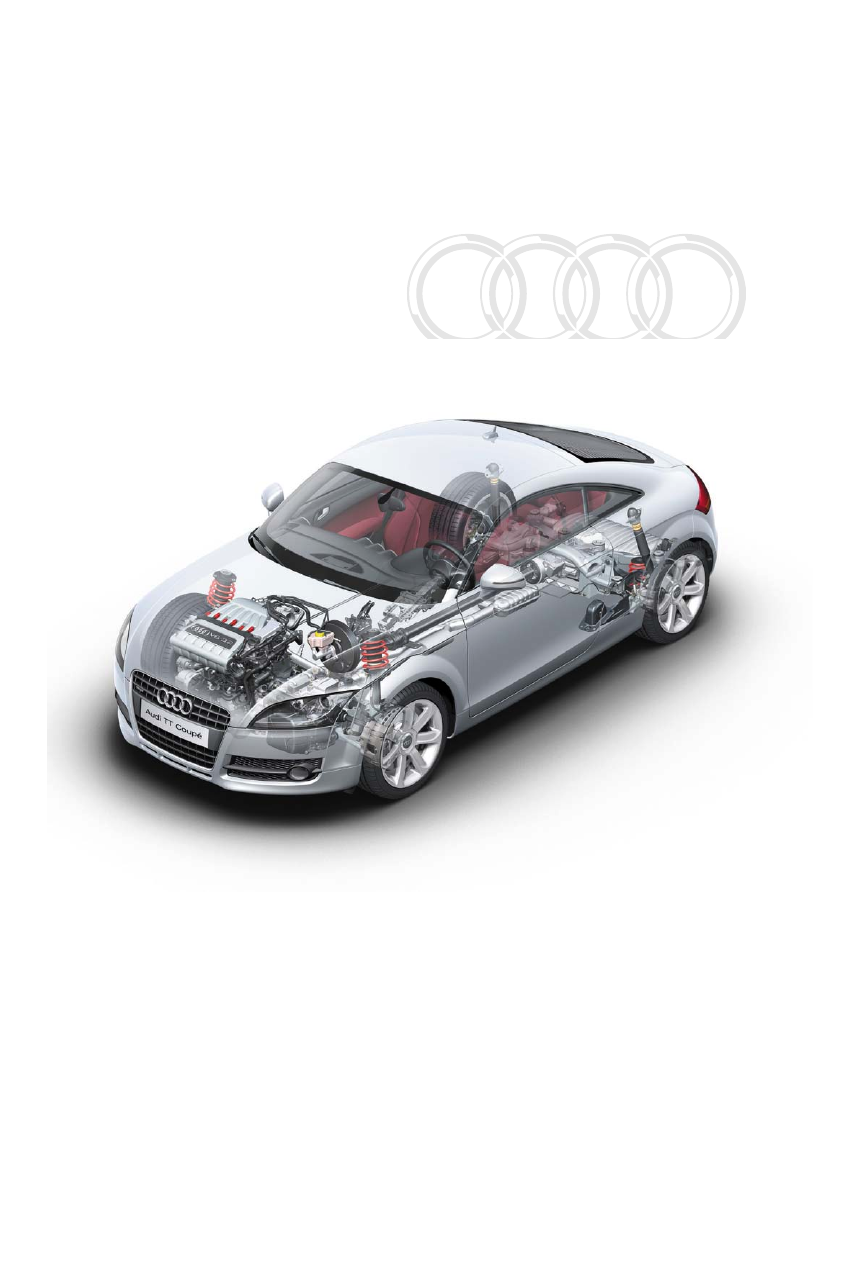

The new TT by Audi is a thoroughbred sports car.
The suspension system is one of the features key to
meeting this high standard. The basic TT has a con-
ventional steel-sprung suspension - the so-called
"dynamic suspension system". The new Audi mag-
netic ride system is optional. It is a semi-active sus-
pension system with magneto-rheologically
controlled dampers.

381_064

Sport or comfort damper settings can be selected at
the touch of a button.
The S-line suspension by quattro-GmbH has been
developed to meet the growing customer demand
for vehicle customisation. This suspension is sport-
ier than the dynamic suspension and reduces vehi-
cle ride height by 10 mm.

Protected by copyright. Copying for private or commercial purposes, in part or in whole, is not
 permitted unless authorised by AUDI AG. AUDI AG does not guarantee or accept any liability
     with respect to the correctness of information in this document. Copyright by AUDI AG.

Note

Reference

The self-study programme teaches the design and function of new vehicle models,
new automotive components or new technologies.

The self-study programme is not a repair manual!
All values given are intended as a guideline only and refer to the software version valid at the time of prepara-
tion of the SSP.

For maintenance and repair work, always refer to the current technical literature.

Contents

Brake system

Overview  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

System components. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

ESP

System components. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Operation and displays  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Steering system

Electromechanical steering system EPS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . 21

Steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Steering wheel  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Audi magnetic ride

Wheels/tyres

Front axle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Rear axle  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Axles

Overview  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Self Supporting Tires (SST) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Low tyre pressure indicator 36

Tyre pressure monitoring system (US spec)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Overview  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Functional principle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

System components. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Special functions  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Function diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

CAN data exchange  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Scope of service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Protected by copyright. Copying for private or commercial purposes, in part or in whole, is not
 permitted unless authorised by AUDI AG. AUDI AG does not guarantee or accept any liability
     with respect to the correctness of information in this document. Copyright by AUDI AG.

4

Front axle

Overview

An improved version of the McPherson suspension
is employed. The design of the front axle is identical
to that of the Audi A3. Track width is 13 mm wider
on each side than the Audi A3.

Axles

Detail modifications have been made to reflect the
particularly sporty character of the Audi TT. In addi-
tion to the tuning parts (springs, dampers and anti-
roll bars), the same axle components are used in all
TT suspension variants.

381_001

Coupling rod

Anti-roll bar

Spring

Damper

Wheel bearing

Subframe

Wishbone

Swivel bearing

Ball joint
