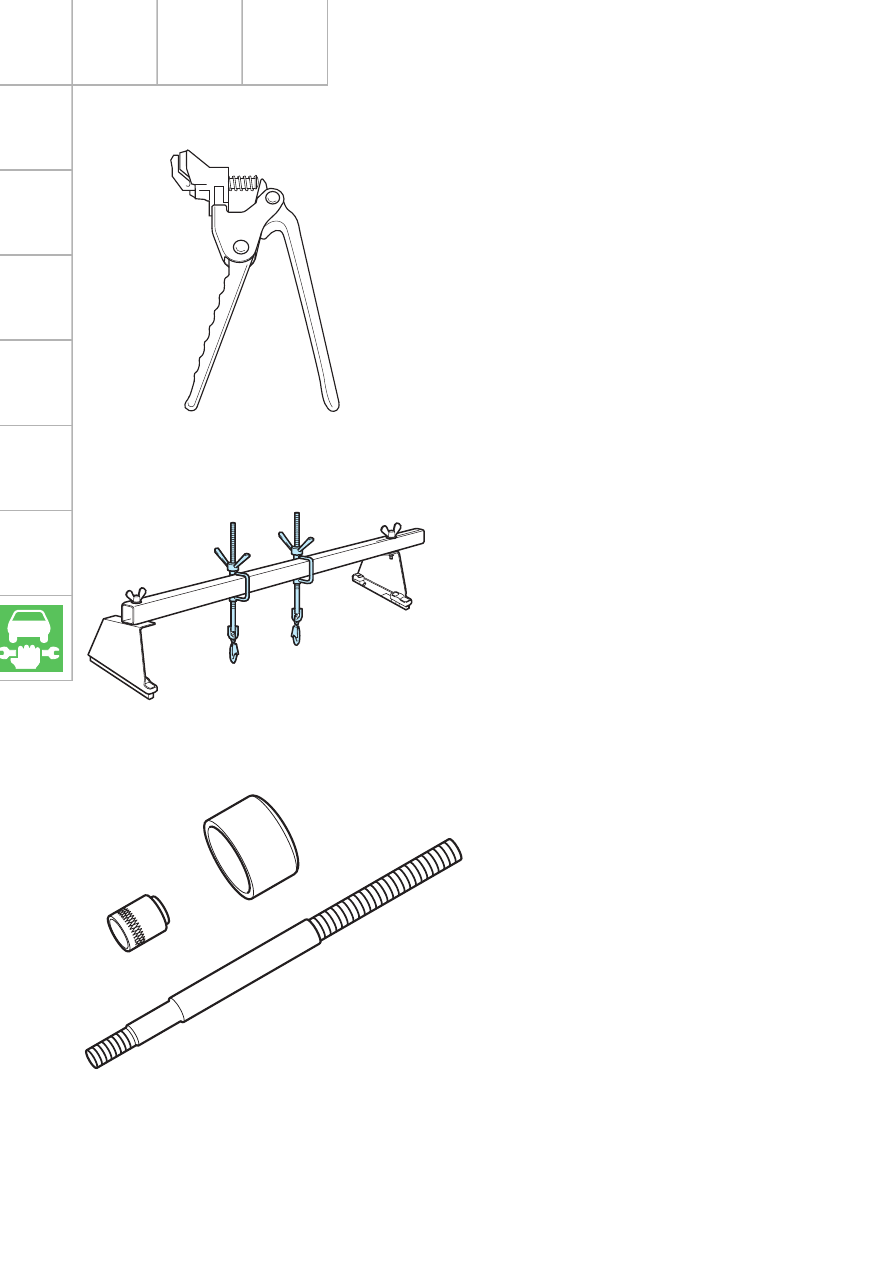

Клещи для отсоединения штока
вакуумного усилителя от педали тормоза

№ для заказа:

T40024

SSP240_136

Сервис

Переходники к траверсе

№ для заказа:

10222A 13

SSP240_133

SSP240_139

Дополнительный комплект
к гидравлическому приспособлению
(например, к V.A.G 1459 B)

№ для заказа:

не присвоен

Для ремонта Audi A2 требуются также другие
приспособления, которые уже применяются
для ремонта других моделей концерна.

Сервис.

Только для внутреннего пользования

Все права защищены,
включая право на
технические изменения.
Copyright
AUDI AG
I/VK35
Service.training@audi.de
факс +49841/8936367
AUDI AG
D85045 Ingolstadt
По состоянию на 05/06
A06.5S00.25.75
© Перевод и верстка
ООО “ФОЛЬКСВАГЕН Груп Рус”

Двигатели и коробки передач AUDI A2

Устройство и принцип действия

Программа самообучения 247

247

247

Превосходство высоких технологий www.audi.ru

3

Внимание!
Указание!

Новинка!

Оглавление

Она не является руководством по ремонту!

Программа самообучения содержит сведения о конструкции и
принципах работы агрегатов автомобиля.

Для проведения работ по техническому обслуживанию и
ремонту необходимо использовать специальную литературу.

Страница

Общие сведения

Двигатель

Коробка передач

Двигатель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4

1,4 л TDI (55 кВт) AMF  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4
1,4 л 16 V (55 кВт) AUA   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  5

Коробка передач   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  6

Конструкция и работа 1,4!литрового 16!клапанного двигателя   . . . . . . . . . . . .  7
Схема системы  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  16
Лямбда!регулирование в рамках европейской бортовой диагностики (EOBD)  21
Функциональная схема  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  24

Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  26
Картер   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  28
Конструкция коробки передач  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  30
Механизм переключения   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  39
Датчики и исполнительные механизмы   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  42

4

Общие сведения

Двигатель

1,4 л TDI (55 кВт) AMF

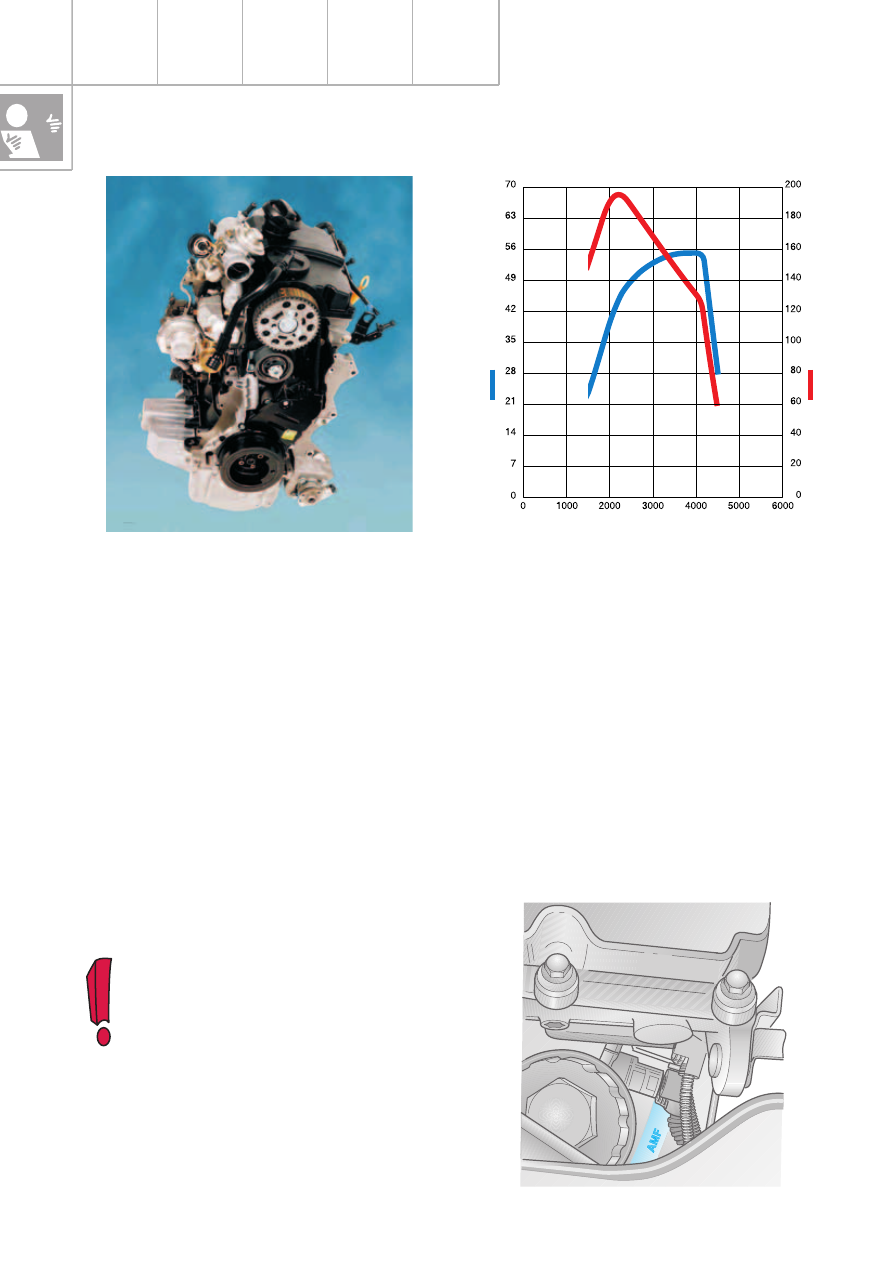

SSP247_072

Технические характеристики

Буквенное
обозначение:

AMF

Конструкция:

рядный трехцилиндровый
двигатель с турбонаддувом

Рабочий объем:

1422 см

3

Мощность:

55 кВт (75 л. с.)
при 4000 об/мин

Крутящий момент:

195 Н·м при 2200 об/мин

Диаметр
цилиндра:

79,5 мм

Ход поршня:

95,5 мм

Степень сжатия:

19,5 : 1

Масса:

130 кг

Порядок работы
цилиндров:

1 – 2 – 3

Подготовка

непосредственный впрыск

рабочей смеси:

насос!форсунками

Турбонагнетатель:

Garrett GT 12 с перепускным
клапаном

Нейтрализация ОГ: окислительный катализатор и

система рециркуляции ОГ

Соответствие
норме
токсичности:

Евро!3

Топливо:

дизельное с цетановым
числом не ниже 49, рапсовый
метилэфир

Буквенное обозначение и номер двигателя
находятся спереди в области стыка двигателя и
коробки передач.

О конструкции и работе двигателя 1,4 л TDI
с насос!форсунками см. в программе
самообучения 223.

Крутящий момен

т,

Н·м

Мо

щн

о

с

ть,

 кВт

SSP247_071

SSP247_026
