Audi A8 (1994-1999 год). Руководство - часть 62

Снятие

Проверните коленчатый вал в направлении рабочего вращения за болт крепления шкива до установки поршня
пятого цилиндра в ВМТ такта сжатия

.

Снимите поликлиновой ремень

.

Освободите провода от зажимов на кожухе вентилятора радиатора

,  отверните винты крепления и снимите

вентилятор радиатора с электрическим приводом

.

Снимите

гаситель колебаний

со шкива коленчатого вала

.

Снимите передние кожухи зубчатого ремня

.

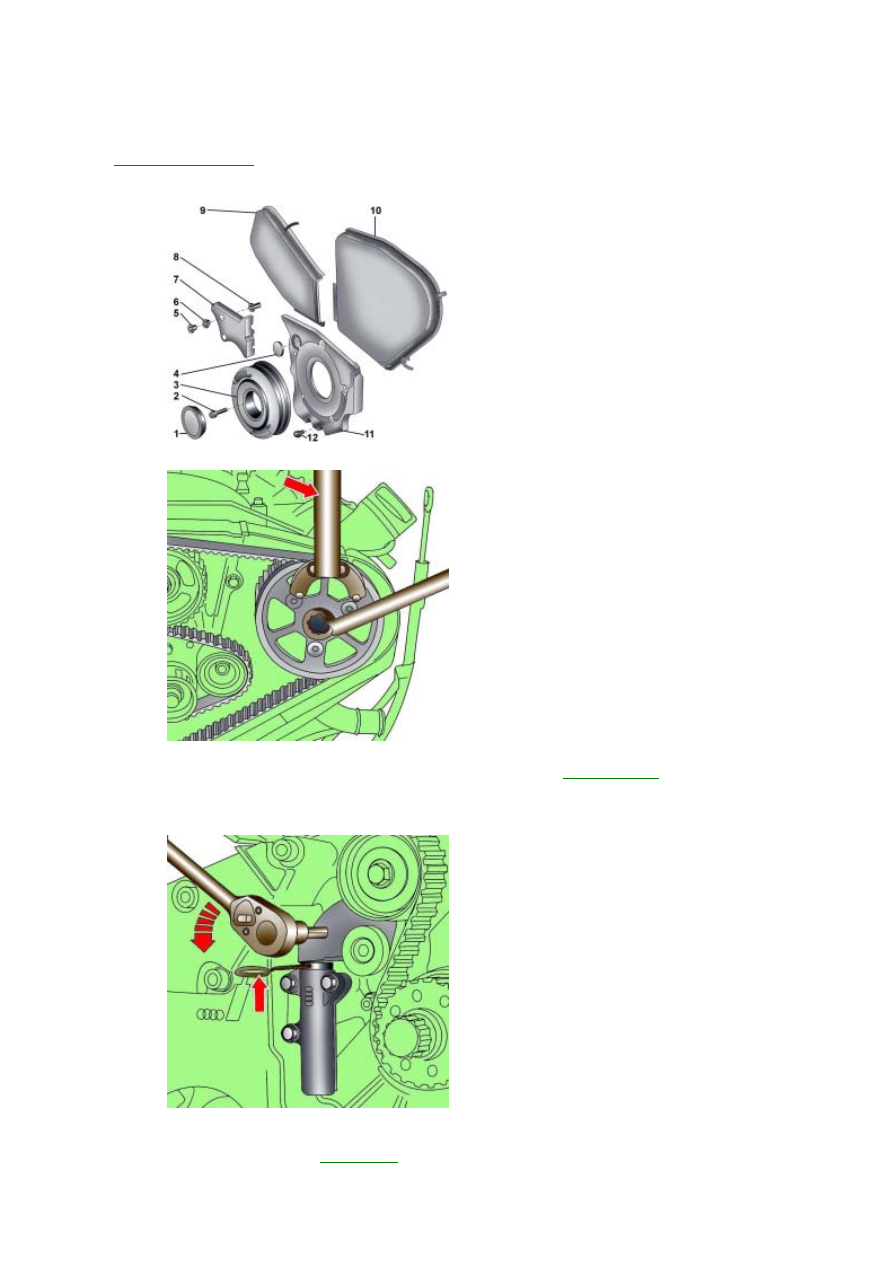

Рис. 3.4–27. Кожухи зубчатого
ремня: 1 – кожух; 2 – болт, 22 Н·м;
3 –

гаситель колебаний со шкивом

поликлинового ремня; 4 –
заглушка нижнего кожуха; 5 – болт,
10

Н·м; 6 – резиновая втулка; 7 –

кожух; 8 – установочная втулка; 9
–

передний правый кожух; 10 –

передний левый кожух; 11 –
нижний кожух; 12 – болт, 10 Нм

Рис. 3.4–29. Использование
специального приспособления
3036

для фиксации шкива

распределительного вала от
проворачивания

Поочередно

,  используя

специальное

приспособление

 3036  (

рис

.  3.4–29

),  зафиксируйте

шкив

распределительного вала от проворачивания и отвинтите на три оборота

 (но не вывинчивайте полностью) болт

крепления шкива распределительного вала

.

Рис. 3.4–30. Ослабление
натяжения зубчатого ремня и
фиксация механизма натяжения
приспособлением Т40011

Торцовым ключом на

 8  мм поверните натяжной ролик против часовой стрелки и зафиксируйте его в этом

положении приспособлением Т

40011 (

рис

. 3.4–30

).

Мелом

, маркером или краской отметьте направление вращения зубчатого ремня. Если при установке бывшего в

употреблении зубчатого ремня он будет вращаться в другую сторону

, это приведет к его разрушению.

143

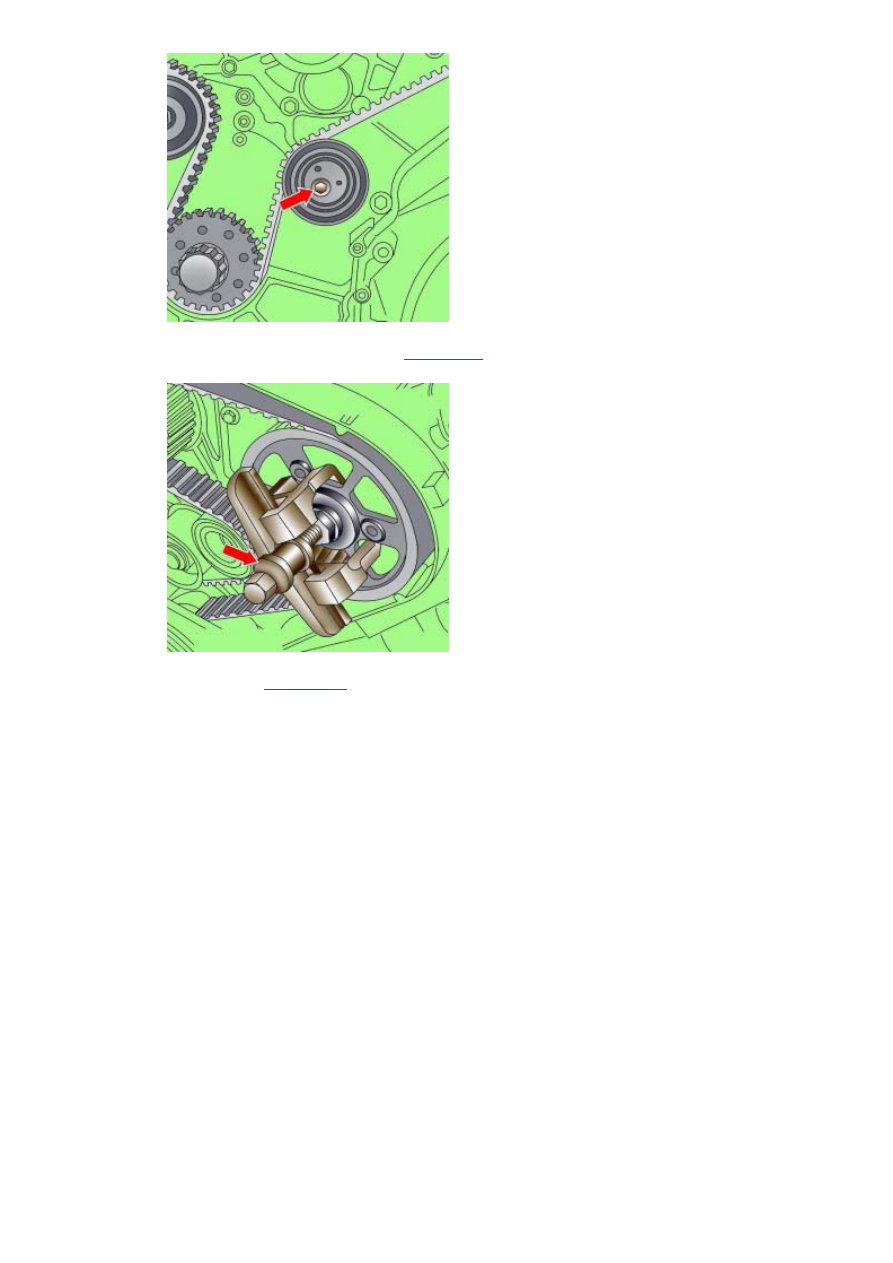

Рис. 3.4–31. Расположение болта
крепления ролика с эксцентриком

Ослабьте болт крепления ролика с эксцентриком

 (

рис

. 3.4–31

).

Рис. 3.4–32. Использование
съемника Т40001 для снятия
шкива зубчатого ремня с
распределительного вала

Используя съемник Т

40001  (

рис

.  3.4–32

),  снимите оба шкива распределительных валов с их посадочных

конусов

. При снятии шкивов съемник должен упираться в болты крепления шкивов распределительных валов.

Шкивы распределительных валов должны свободно вращаться

, но не болтаться на их установочных конусах.

Выверните болт крепления шкива правого распределительного вала и снимите зубчатый ремень вместе со
шкивом

.

Установка

Примечание

144

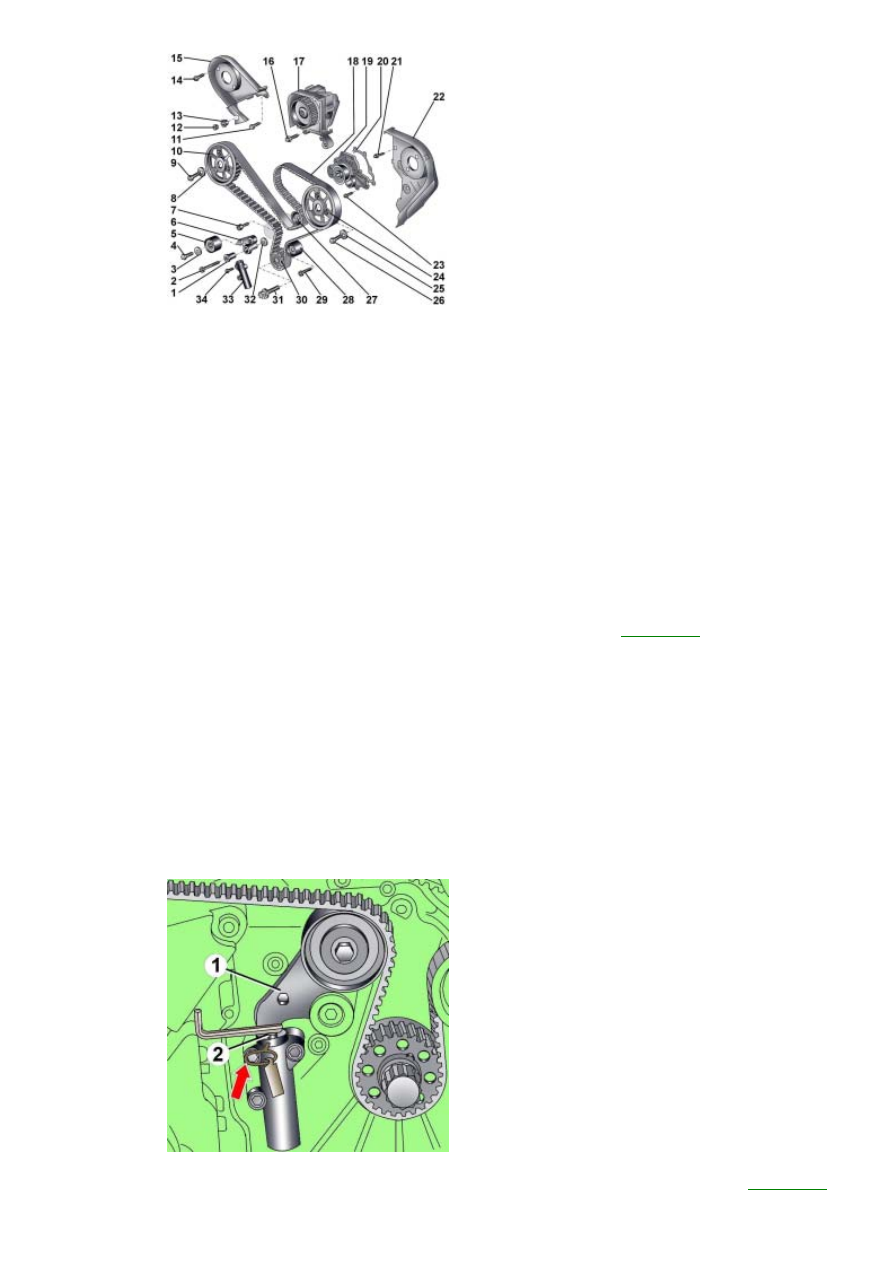

Рис. 3.4–28. Зубчатый ремень: 1 –
втулка; 2 – болт, 45 Н·м; 3 – шайба
натяжного ролика; 4 – болт, 45 Н·м;
5 –

натяжной ролик; 6 – рычаг

натяжного ролика; 7 – болт, 70 Н·м;
8 –

шайба; 9 – болт, 75 Н·м; 10 –

шкив зубчатого ремня
распределительного вала
впускных клапанов; 11 – болт, 22
Н·м; 12 – болт, 10 Н·м; 13 –
резиновая втулка; 14 – болт, 10
Н·м; 15 – задний правый кожух
зубчатого ремня; 16 – болт, 22 Н·м;
17 –

топливный насос высокого

давления; 18 – зубчатый ремень;
19 –

водяной насос; 20 –

прокладка; 21 – болт, 10 Н·м; 22 –
кожух зубчатого ремня сзади
слева; 23 – болт, 10 Н·м; 24 – шкив
зубчатого ремня
распределительного вала
выпускных клапанов; 25 – шайба;
26 –

болт, 75 Н·м; 27 –

направляющий ролик; 28 – ролик с
эксцентриком; 29 – болт, 45 Н·м; 30
–

шкив зубчатого ремня

коленчатого вала; 31 – болт, 200
Н·м + довернуть на угол 180°; 32 –
шайба рычага натяжения; 33 –
натяжное приспособление
зубчатого ремня; 34 – болт, 10 Н·м

При установке зубчатого ремня следует использовать новые прокладку

 20 (см.

рис

. 3.4–28

) и болт 31.

Проверьте

, чтобы положение распределительных валов было зафиксировано фиксаторами 3458, а коленчатый

вал зафиксирован установочным винтом

 3242.

Шкивы распределительных валов должны свободно проворачиваться

.

Установите зубчатый ремень на шкивы в следующей последовательности

:

– коленчатый вал;

– натяжной ролик;

– ролик с эксцентриком;

– левый распределительный вал;

– топливный насос высокого давления;

– направляющий ролик;

– водяной насос;

– шкив правого распределительного вала, после чего установите шкив на распределительный вал.

Рис. 3.4–33. Установка
шестигранного ключа на 4 мм
между рычагом натяжного ролика
(1)

и механизмом натяжения (2)

Вставьте шестигранный ключ на

 4 мм между механизмом натяжения и рычагом натяжного ролика (

рис

. 3.4–33

).

145

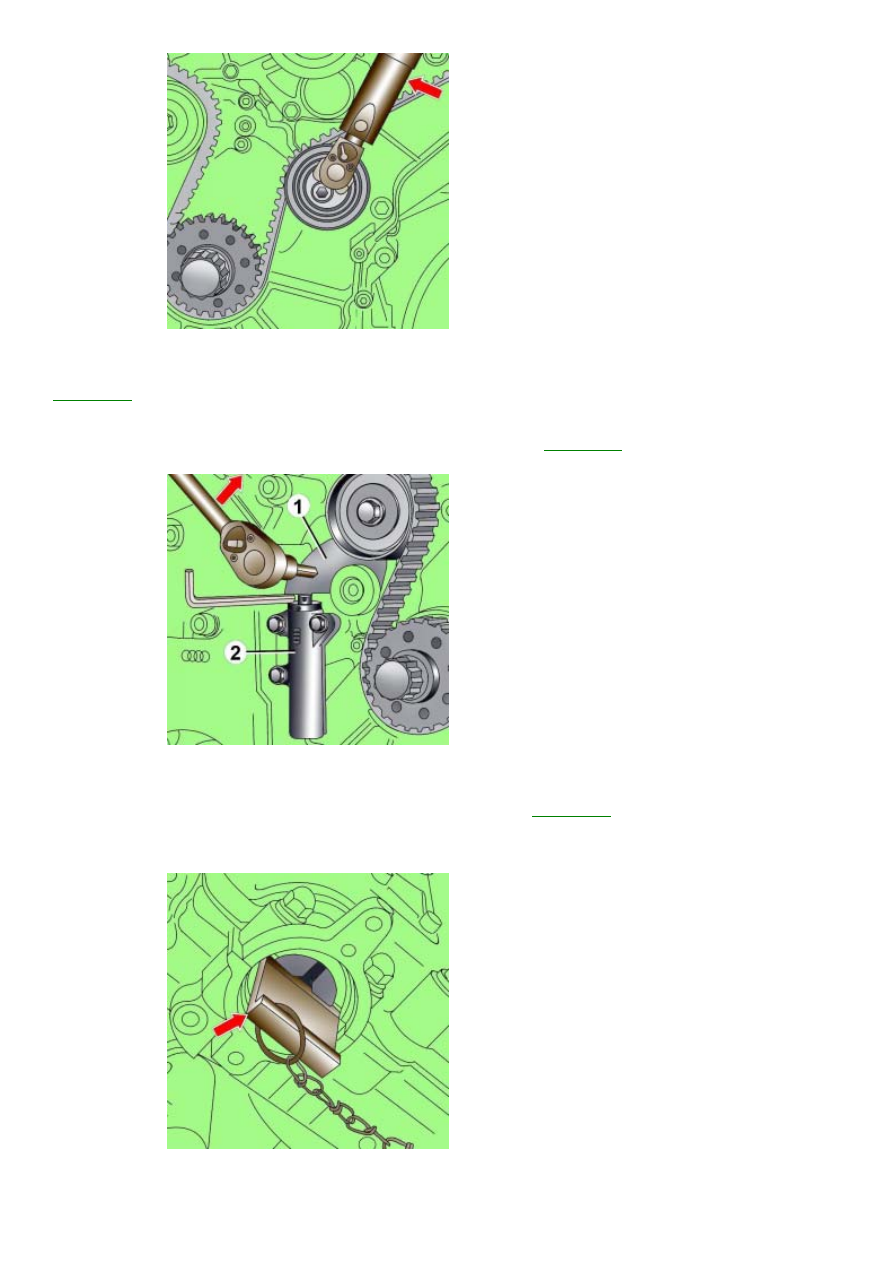

Рис. 3.4–34. Использование
специального инструмента Т4009
для натяжения зубчатого ремня
поворотом ролика с эксцентриком

Используя специальный инструмент

, который входит в два отверстия ролика с эксцентриком, поверните ролик

против часовой стрелки моментом

 3 Н·м и в этом положении затяните болт крепления ролика моментом 45 Н·м

(

рис

. 3.4–34

).

Извлеките шестигранный ключ

, находящийся между механизмом натяжения и рычагом натяжного ролика.

Торцовым ключом на

 8  мм поверните ролик натяжной зубчатого ремня против часовой стрелки и убедитесь,

что в этом положении можно установить приспособление Т

40011 (см.

рис

. 3.4–30

).

Рис. 3.4–35. Поворачивание
рычага натяжного ролика (1) для
извлечения шестигранного ключа
на 4 мм из механизма натяжения
(2)

Торцовым ключом на

 8  мм поверните ролик натяжной зубчатого ремня по часовой стрелке,  извлеките

шестигранный ключ

, находящийся между механизмом натяжения и рычагом натяжного ролика, и убедитесь,  что

плунжер механизма натяжения прижимает рычаг натяжного ролика

 (

рис

. 3.4–35

).

Затяните болты крепления шкивов распределительных валов

,  удерживая шкивы от проворачивания

приспособленем

 3036.

Рис. 3.4–36. Расположение
фиксатора 3458, определяющего
положение распределительного
вала

Снимите установочный винт

 3242 и фиксаторы 3458 и проверните коленчатый вал на два оборота, установите

его в положение ВМТ пятого цилиндра такта сжатия и проверьте установку коленчатого и распределительных

146
