Audi 80. Подсветка приборной панели
|

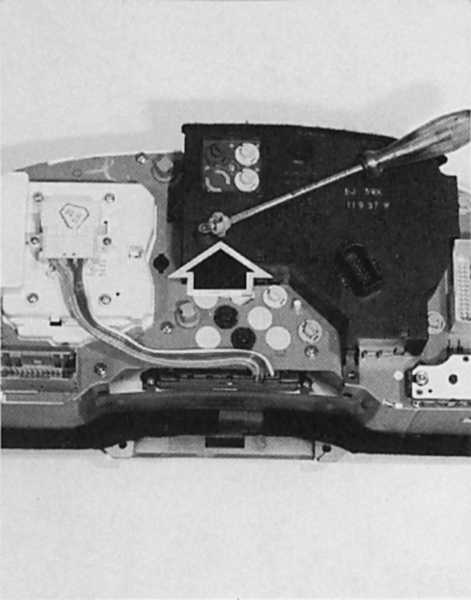

Патрон и лампа накаливания освещения приборов составляют
единое целое. На иллюстрации лампа вывернута (стрелка). |

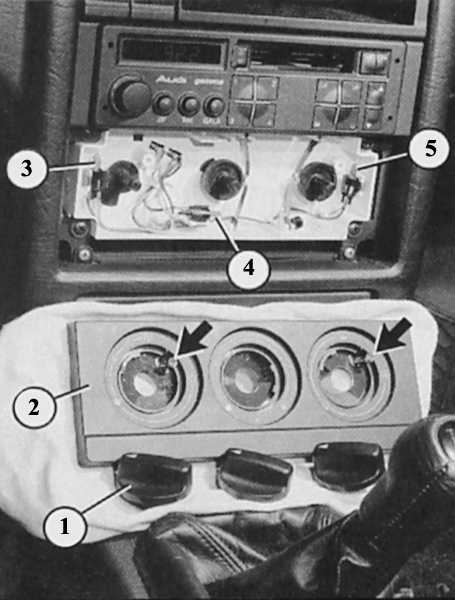

Слева: за освещение регуляторов отопления отвечают три маленькие
лампочки (3, 4 и 5). Для замены отделить поворотный выключатель (1),
ослабить болты (стрелки) и снять панель (2).

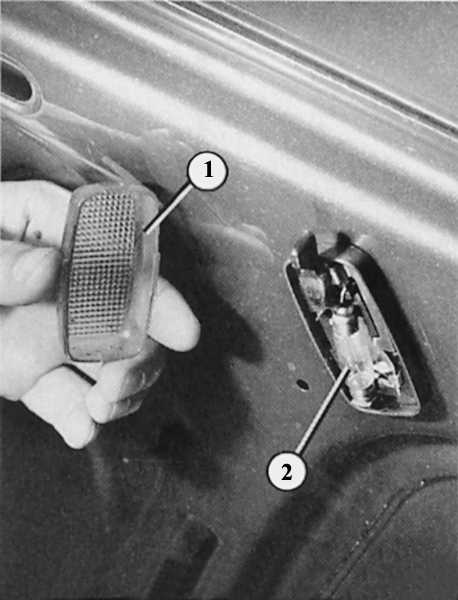

Справа: освещение моторного отсека: немного сжать с боков верхнюю часть
светильника (1) и вынуть ее из пазов. Тогда становится доступной
софитная лампа.

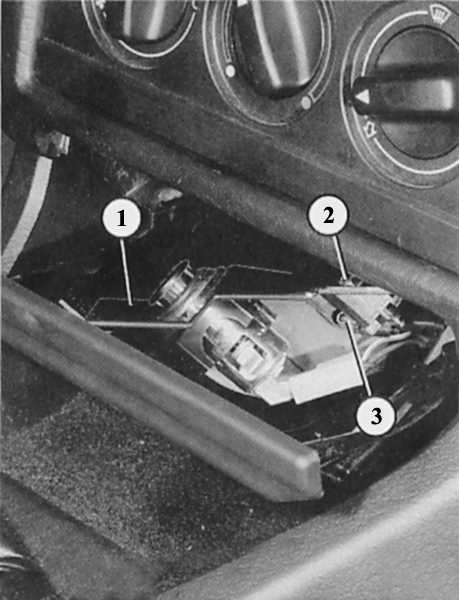

Подсветка пепельницы и прикуривателя:

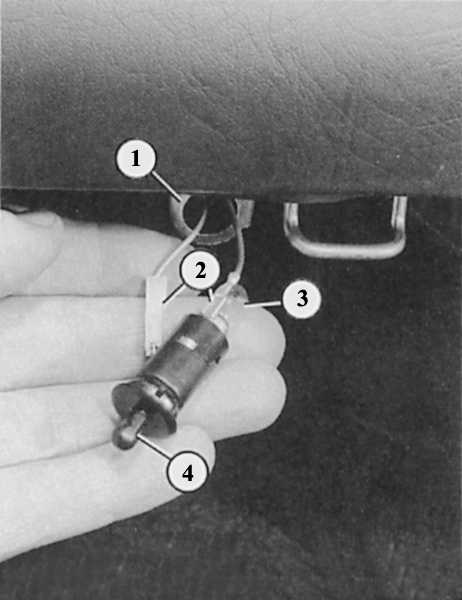

Блок подсветки вещевого ящика на иллюстрации представлен целиком
вытащенным из крепления (1)
Подсветка приборов
Здесь рассматривается только подсветка приборов. Об индикаторах, также
расположенных в комбинации приборов, вы прочтете в главе Приборы
и вспомогательные устройства.
|
- Снять
рулевое колесо (глава Подвеска
колес и рулевое управление).
- Снять блок
комбинации приборов (глава Приборы
и вспомогательные устройства).
- Сзади на
комбинации приборов повернуть патрон лампы
подсветки приборов влево и вынуть его.
- Лампы со
стеклянным цоколем образуют единое целое с
патроном.
- Патрон с
лампой снова вставить в блок комбинации
приборов и повернуть вправо до упора.
|
|
Посветка панели отопителя
|
- Снять
ручки трех поворотных регуляторов системы
отопления и вентиляции.
- Вывернуть
расположенные ниже два винта с
крестообразным шлицем. Снять панель.
- Теперь
видны три лампочки со стеклянными цоколями.
- Лампочки
можно достать из патрона по одной.
|
|
Подсветка пепельницы и прикуривателя
|
- Вынуть
вставную часть пепельницы.
- Вывернуть
длинным торцовым ключом шестигранный болт за
прикуривателем.
-
Перевернуть встраиваемую панель
прикуривателя и вынуть патрон лампы с нижней
стороны.
- Достать из
патрона лампу со стеклянным цоколем.
- У
автомобилей, оснащенных дополнительными
приборами, прикуриватель расположен рядом с
рычагом стояночного тормоза.
- Для замены
ламп снять заднюю часть центральной консоли.
- Подсветка
прикуривателя у автомобиля с дополнительными
приборами: снять цетральную консоль.
|
|
Подсветка вещевого ящика
Плафон подсветки вещевого ящика содержит в одном корпусе контактный
выключатель. Питание поступает только при включенном габоритном свете
или свете фар.
|
- На
обратной стороне вещевого ящика провернуть
влево 4-ваттную лампочку накаливания (нужно
перестроить свое представление: лампа
показывает вперед по ходу) и вытянуть вверх
(байонетное замковое устройство).
- Для снятия
всего блока разъединить штекеры и выдавить
патрон из крепления по направлению к салону.
|
|
Подсветка индикатора режима АКП
Для подсветки индикатора режима АКП на рычаге селектора при включенном
зажигании служит лампа со стеклянным цоколем (1,2 Вт, DIN-форма W).
|
- Снять
центральную консоль, см. раздел Салон.
- Выкрутить
патрон лампочки из консоли рычага селектора
АКП.
- Вынуть
лампочку со стеклянным цоколем из патрона.
|
|
Подсветка дополнительных приборов
|
- Снять
центральную консоль, см. раздел Салон.
- Повернуть
влево патроны ламп на обратной стороне блока
дополнительных приборов и снять их.
|
|
