Снятие и установка фар Audi A4
Фара с ксеноновой лампой
Снятие
|
Соблюдайте осторожность при замене ксеноновых ламп в фарах.
Опасность травмирования вследствие высокого напряжения! На
всякий случай выключите фару и отсоедините аккумуляторную
батарею. После этого кратковременно включите и выключите
выключатель фары, чтобы снять остаточное напряжение. Из
соображений безопасности носите обувь с резиновыми
подошвами. |
|
-
Отсоедините отрицательный кабель (-)
аккумуляторной батареи.
|
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
- Выньте
верхнюю левую или правую крышку двигателя,
если она установлена.
- Правая
фара: Отсоедините воздуховод между передней
панелью и воздушным фильтром, обратитесь к
Разделу Установка
передней панели в положение для технического
обслуживания.
- Район под
фарой для защиты от повреждений
лакокрасочного покрытия защитите клейкой
лентой.
|

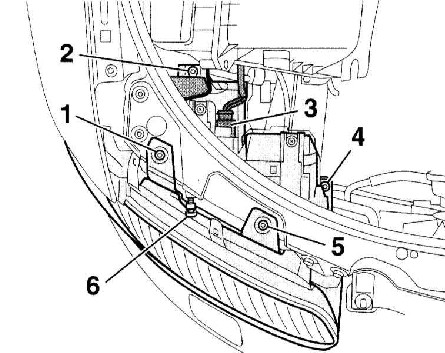

- Выверните
винты (1) и (5).
|
|
- Отверните
винты (2) и (4) на несколько оборотов, не
выворачивая их. (6) – упорный винт.
-
Отсоедините кабель и рассоедините разъём
(3).
- Выньте
фару вперед.
|
|
Установка
|
- Вставьте
фару до упора. При этом следите за тем,
чтобы были установлены на место два
вентиляционных элемента (5) справа и слева с
нижней стороны фары, обратитесь к
иллюстрации Фара
с ксеноновой лампой.
- Если
необходимо, выставьте фару с упорным винтом
(6) так, чтобы сохранялся равномерный зазор
по отношению к прилегающим деталям кузова.
При этом особенно следите за участком
прилегания к крылу.
- Затяните
винты (1, 2, 4 и 5).
- Дальнейшая
установка выполняется в последовательности,
обратной снятию.
-
Отрегулируйте положение фар как можно скорее
на СТО.
|
|
Регулировка
|

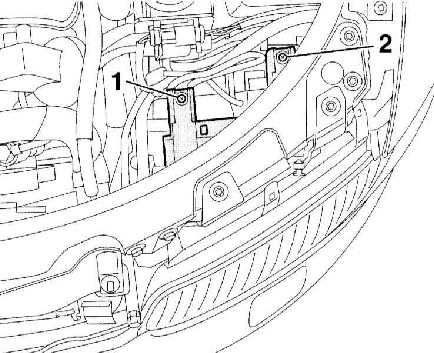

- Положение
по высоте регулируется винтами (1 и 2),
положение по горизонту винтом (2).
|
|
|
Правильное положение фар может быть
отрегулировано только с применением
специальных приборов на СТО. |
|
|
Противотуманные фары
Снятие
|
- Снимите
решётку впуска воздуха с бампера, обратитесь
к Разделу Снятие
и установка переднего бампера.
|

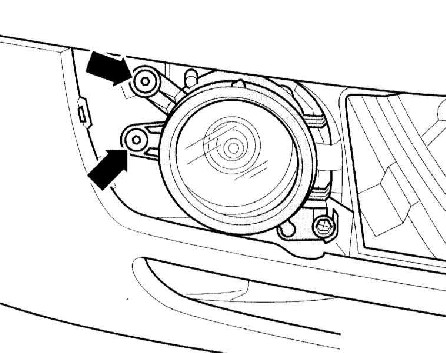

- Выверните
винты (стрелки на сопроводительной
иллюстрации), отсоедините фару у внутренней
стороны бампера и выньте её.
|
|
-
Рассоедините разъём (1) фары.
|
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию. При этом следите за тем, чтобы
направляющие штифты вошли в отверстия.
|
|
Замена ламп накаливания
|

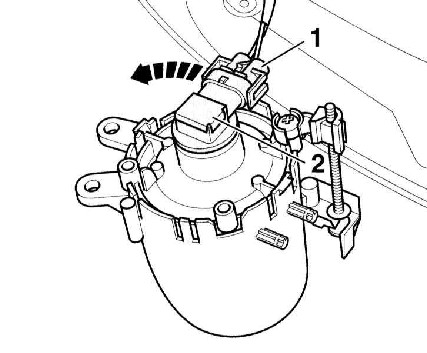

- Поверните
лампу с патроном (2) против часовой стрелки
(стрелка) и выньте из корпуса фары.
|
|
