Снятие, установка и регулировка крышки багажника Audi A4
Седан
Снятие
|
-
Отсоедините отрицательный кабель (-)
аккумуляторной батареи.
|
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
- Снимите
облицовку крышки багажника, обратитесь к
Разделу Снятие
и установка облицовки крышки багажника.
-
Рассоедините разъёмы и выньте из крышки
багажника.
|
|
Для облегчения установки необходимо
закрепить на концах провода шнур,
который после вытягивания проводов
остаётся в крышке. |
|

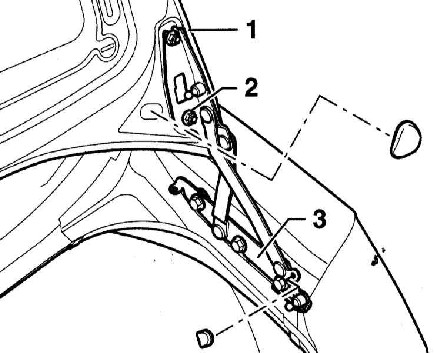

- Для
повторной установки: Пометьте фломастером
положение балансиров петель (3) на крышке
багажника.
|
|
- Снимите
газонаполненный упор, обратитесь к Разделу Снятие
и установка двери задка (Универсал).
- Попросите
ассистента подержать крышку багажника и
отверните по 2 гайки крепления (1) и (2)
слева и справа в крышке багажника.
- Снимите
крышку багажника с помощью ассистента.
|
|
Установка
|
- Установите
крышку багажника с помощью ассистента на
место. Старую крышку выставьте по ранее
нанесённым меткам.
- Наверните
по две гайки слева и справа.
- Установите
газонаполненный упор, обратитесь к Разделу Снятие
и установка двери задка (Универсал).
- Освободите
клиновой замок, закройте крышку багажника и
отрегулируйте её положение так, чтобы зазор
по контуру прилегания был равномерным,
обратитесь к соответствующему Разделу.
- Затяните
гайка моментом 21Нм.
- Дальнейшая
установка выполняется в последовательности,
обратной снятию.
-
Присоедините отрицательный кабель (-)
аккумуляторной батареи.
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
|
Проверка и регулировка
|

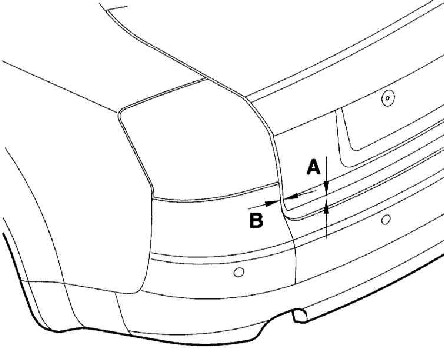

- Проверьте
зазоры крышки багажника. Зазор по контуру
прилегания должен быть равномерным.
|
|
- Снимите
облицовку перекрытия задка, обратитесь к
Разделу Снятие
и установка облицовок (Седан).
|

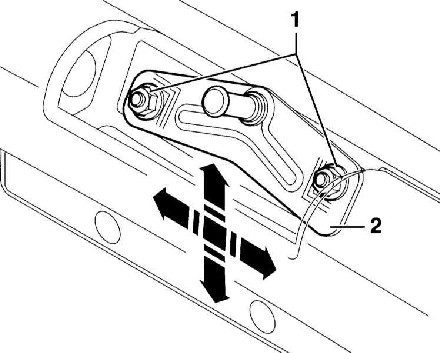

- Ослабьте
гайки (1) так, чтобы можно было смещать
клиновой замок (2).
|
|
- Закройте
крышку багажника и отрегулируйте зазор по
контуру прилегания.
- Откройте
крышку багажника и затяните гайки крепления
клинового замка моментом 8Нм.
- Установите
на место облицовку перекрытия задка,
обратитесь к Разделу Снятие
и установка облицовок (Седан).
|

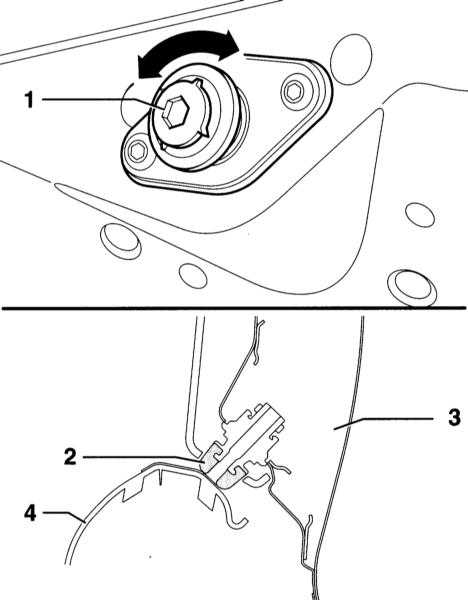

- Снимите
резиновые крышки (2) на упорах слева и
справа и вверните упор (1) полностью в
крышку багажника.
|
|
- Вверните
упоры так, чтобы закрытая крышка (3) была
заподлицо с прилегающими элементами кузова,
а упоры слегка прилегали к грузовой кромке
(4).
- Наденьте
на упоры резиновые крышки.
|
|
