Снятие и установка зубчатого ремня, двигатели
1.9 л (AVB, AWX, AVF) - Ауди А4
Снятие и установка зубчатого ремня, двигатели 1.9 л (AVB, AWX, AVF)
Описание относится к приводу зубчатым ремнём с гидравлическим
демпфированием натяжного ролика. Признаком его является наличие демпфера
(12). Указания для привода зубчатым ремнём с натяжным роликом, имеющим
демпфирование трением, приведены в конце Главы.

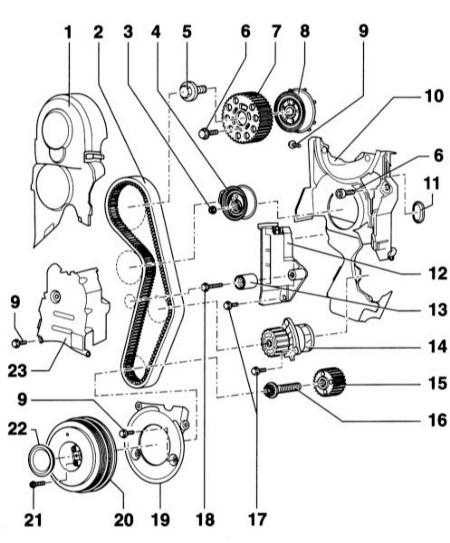

Зубчаторемённый
привод ГРМ. Дизельные двигатели 1.9 л (AVB, AWX, AVF)
Снятие
|
- Установите
переднюю панель в положение для
обслуживания, обратитесь к Разделу Установка
передней панели в положение для технического
обслуживания.
|

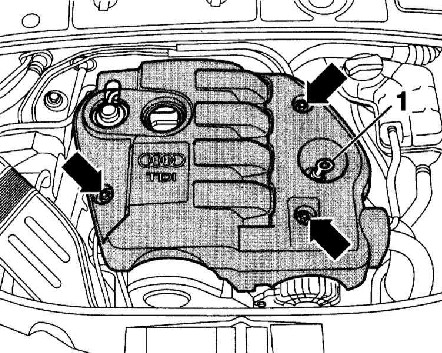

- Выньте
указатель уровня масла (1) из направляющей
трубы.
|
|
-
Отсоедините крышки и отверните лежащие под
ними гайки (стрелки).
- Снимите
верхнюю крышку двигателя.
- Снимите
лежащий под ней демпфер.
- Снова
вставьте до упора указатель уровня масла.
- Снимите
клиновой ремень, обратитесь к Разделу Снятие
и установка ремня привода вспомогательных
агрегатов.
|

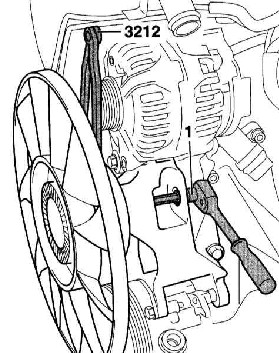

- Удерживая
шкив вентилятора с вязкостной муфтой с
помощью инструмента 3212, отверните его
торцевым ключом на 8 мм (1) от держателя.
|
|
- Снимите
вентилятор с вязкостной муфтой и положите
его в кожух вентилятора.
- Снимите
генератор и выньте вентилятор с вязкостной
муфтой из кожуха, обратитесь к Разделу Снятие
и установка генератора.
|

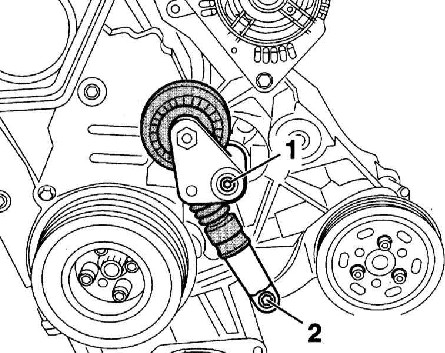

- Выверните
винты (1) и (2) и снимите устройство
натяжения клинового ремня.
|
|

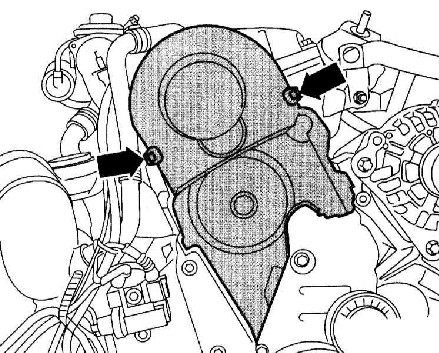

- Снимите
верхнюю крышку зубчатого ремня.
|
|

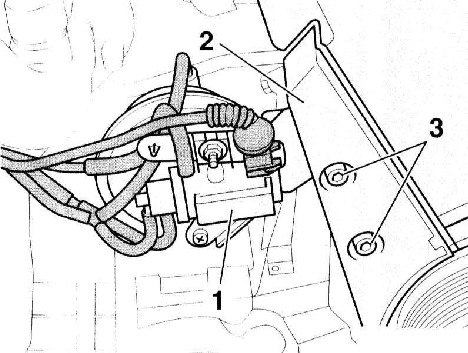

- Выверните
винты (3) и снимите крышку (2).
|
|
- Отведите в
сторону электромагнитный клапан регулировки
давления наддува (1).
|

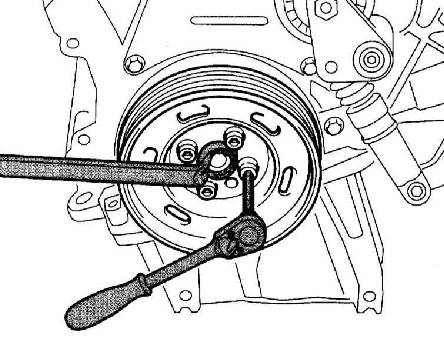

- Снимите
крышку у шкива коленчатого вала (демпфер
крутильных колебаний) и отверните шкив.
|
|
|
Для отворачивания и крепления шкива
удерживайте его накидным ключом за
центральный болт. |
|
-

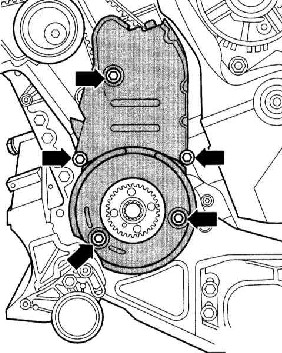

Отсоедините центральную и нижнюю крышки
зубчатого ремня (стрелки на сопроводительной
иллюстрации).
|
|
|
Коленчатый вал разрешается
проворачивать только по направлению
вращения двигателя, т.е. по часовой
стрелке. Проворачивается коленчатый
вал ключом за центральный болт. |
|

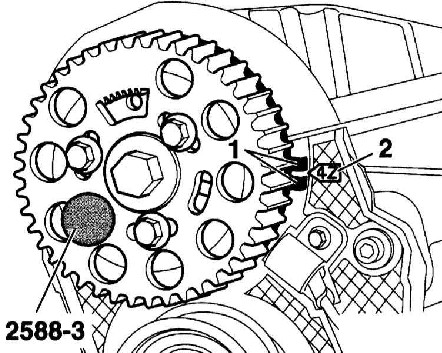

- Проверните
коленчатый вал и установите его в положение
ВМТ первого цилиндра. При этом промежуток
между лапками (1) на роторе датчика
распределительного вала должен лежать против
маркировки «4Z» (2) на задней крышке
зубчатого ремня.
|
На сопроводительной иллюстрации
для наглядности колесо показано
без зубчатого ремня. |
|
|
-
Зафиксируйте ступицу пальцем HAZET 2588-3.
|
|
Вместо указанного пальца можно
применять оправку диаметром 6 мм. |
|
-

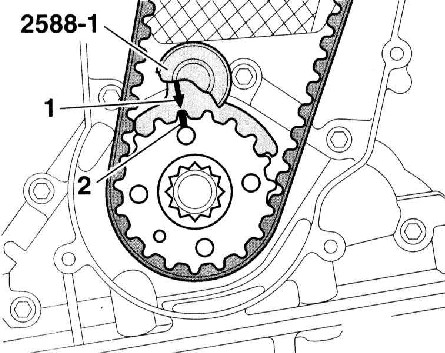

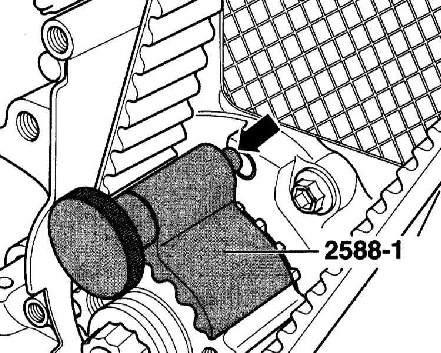

Зафиксируйте шкив коленчатого вала пальцем
HAZET 2588-1. Для этого вставьте специальный
инструмент (стопор коленчатого вала) с торца
колеса зубчатого ремня в его зубчатый венец.
|
|
|
Метки на зубчатом колесе коленчатого
вала (2) и фиксирующего инструмента
(1) должны находиться напротив друг
друга. При этом цапфа инструмента
должна входить в отверстие
уплотнительного фланца. Если такого
инструмента в наличии нет, нанесите
на уплотнительный фланец метку ВМТ. |
|

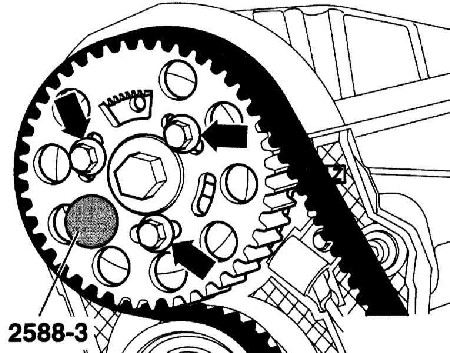

- Отверните
болты крепления (стрелки) так, чтобы колесо
распределительного вала проворачивался в
продолговатых отверстиях.
|
|

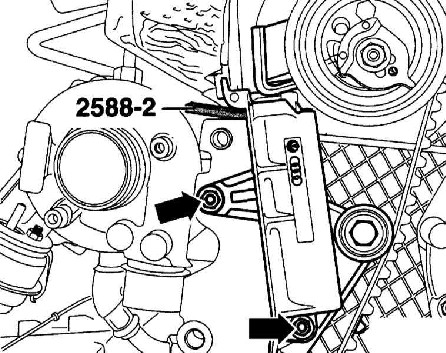

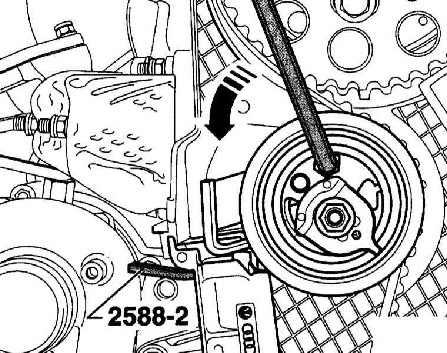

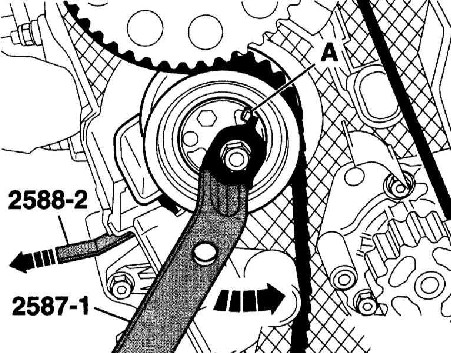

- Вставьте
торцевой ключ до упора в шестигранное
отверстие натяжного ролика и поверните
натяжной ролик против часовой стрелки
(направление стрелки на сопроводительной
иллюстрации) так, чтобы устройство натяжения
могло быть зафиксировано стопорной планкой
HAZET 2588-2.
|
|
|
Торцевой ключ вставляется до упора
для того, чтобы он не был повреждён
при повороте натяжного ролика. |
|
Натяжной элемент зубчатого ремня
имеет масляное демпфирование и
нажимать на него следует равномерно,
без приложения значительных усилий. |
|
- Если
устанавливается бывший в работе зубчатый
ремень, отметьте на нём мелом или
фломастером направление вращения.
- Отверните
гайку крепления натяжного ролика.
|
- Выверните
болты (стрелки на сопроводительной
иллюстрации) натяжного устройства зубчатого
ремня и снимите устройство натяжения.
|
|
- Снимите
зубчатый ремень.
|
|
Установка (регулировка фаз газораспределения)
|
- Проверьте,
зафиксированы ли распределительный вал
пальцем HAZET 2588-3, а коленчатый вал
стопором HAZET 2588-1, а также зафиксировано
ли устройство натяжения зубчатого ремня
стопорной пластинкой HAZET 2588-2.
|
Регулировочные работы с зубчатым
ремнём разрешается производить
только на холодном двигателе. |
|
При проворачивании коленчатого вала
не допускается его остановка при
положении какого-либо поршня в ВМТ.
При этом существует опасность
повреждения клапанов и/или днищ
поршней. При необходимости,
отверните коленчатый вал назад на
угол 90°. |
- Вверните
болты от руки.
|
Колесо распределительного вала
должно вращаться и не
опрокидываться. |
- Поверните
колесо распределительного вала в его
продолговатых отверстиях до упора.
- Наденьте
зубчатый ремень на колесо распределительного
вала, натяжной ролик, колесо коленчатого
вала и в последнюю очередь на колесо насоса
охлаждающей жидкости.
- Установите
устройство натяжения зубчатого ремня.
|
|

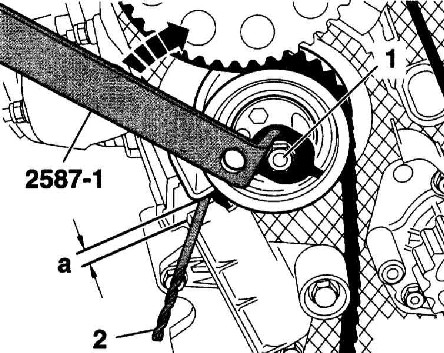

Натяжение зубчатого ремня
Проверка фаз газораспределения
Если ступица не фиксируется
|
- Отверните
болты крепления (стрелки) колеса
распределительного вала.
|
|
- Поставьте
на центральный болт распределительного вала
накидной ключ и поверните ступицу так, чтобы
могла войти стопорная планка HAZET 2588-3.
|
- Затяните в
этом положении болты крепления (стрелки)
колеса распределительного вала моментом 25Нм.
|
- Уберите
стопорный палец HAZET 2588-3 и стопор
коленчатого вала HAZET 2588-1.
|
|
Коленчатый вал разрешается
поворачивать только по направлению
вращения двигателя, т.е. по часовой
стрелке. |
|
- Проверните
коленчатый вал на 2 оборота по направлению
вращения, т.е по часовой стрелке так, чтобы
коленчатый вал снова встал в положение ВМТ
первого цилиндра.
- Повторите
контроль фаз газораспределения.
- Положите
вентилятор с вязкостной муфтой в кожух.
- Установите
на место генератор, при этом для облегчения
установки генератора втулки стопорных болтов
выбейте немного назад, обратитесь к Разделу Снятие
и установка генератора.
- Закрепите
вентилятор с вязкостной муфтой новым болтом
моментом 45Нм.
- Установите
клиновой ремень, обратитесь к Разделу Снятие
и установка ремня привода вспомогательных
агрегатов.
- Установите
на место переднюю панель, обратитесь к
Разделу Установка
передней панели в положение для технического
обслуживания.
|
|
