Визуальный контроль коробки переключения передач
Audi A4
Визуальный контроль коробки переключения передач
и главной передачи на утечки, проверка уровня и дополнение масла
Визуальный контроль коробки переключения передач и главной передачи на
утечки, проверка уровня и дополнение масла
Для поиска мест утечек:
|
-
Дизельный двигатель: снимите
нижнюю крышку двигателя, обратитесь к
Разделу Снятие
и установка верхней крышки двигателя/нижней
защиты двигательного отсека/подрамника.
- Очистите
корпус коробки передач холодным очистителем.
- Посыпьте
возможные места утечек известью или порошком
талька.
- Проедьте
на автомобиле. Чтобы масло стало жидким,
проедьте по скоростной трассе расстояние
примерно 30 км.
|
Операция подъёма и установки
автомобиля на подставки связана с
опасностью! Поэтому перед
проведением операции ознакомьтесь с
Разделом Поддомкрачивание
и буксировка. |
- Поднимите
и установите автомобиль на подставки.
Осветите лампой коробку передач и проверьте
места утечек.
- Сразу же
устраните утечки.
-
Дизельный двигатель: Установите
нижнюю крышку двигателя, обратитесь к
Разделу Снятие
и установка верхней крышки двигателя/нижней
защиты двигательного отсека/подрамника.
|
|
Проверка уровня и дополнение масла
Специальный инструмент:
- Смотровая яма или домкрат с
подставками.
- Для отворачивания пробки для
заполнения системы маслом в зависимости от исполнения:
- шестигранный торцевой ключ на
10 мм, например, HAZET 985-10;
- многогранный торцевой ключ на
16 мм, например, HAZET 2567-16 или AUDI 3357.
- Тонкая проволока, конец
которой длиной 1 см отогнут на 90°, для измерения уровня масла.
|
- Установите
автомобиль над смотровой ямой или поднимите
горизонтально на подставки.
- Снимите
нижнюю крышку двигателя, обратитесь к
Разделу Снятие
и установка верхней крышки двигателя/нижней
защиты двигательного отсека/подрамника.
- Пробка для
заливания масла находится на КПП перед левым
приводным валом и может быть закрыта
теплозащитным экраном вала. В этом случае
необходимо отсоединить теплозащитный экран.
|

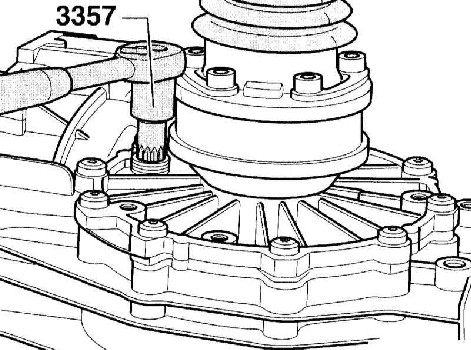

- Выверните
пробку для заливания масла торцевым ключом
для внутреннего шестигранника на 10 мм или
ключом под внутренний многогранник 3357.
|
|
-
Модели
с передним приводом и КПП 012/01W: Для
контроля уровня масла применяйте описанный
выше указатель собственного изготовления с
отогнутым концом. Для контроля уровня
указатель держите в отверстии горизонтально,
отогнутый конец должен смотреть вниз. Выньте
указатель и проверьте уровень масла по
указателю. Уровень масла правильный, если он
находится на 7 мм ниже отверстия.

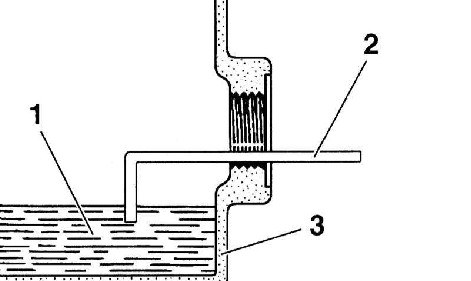

1 — Масло в КПП
2 — Указатель уровня масла собственного
изготовления
3 — Картер КПП
|
|
-
Модели
с 5-ступенчатым полным приводом (01А), а
также с 5- и 6-ступенчатым передним приводом
(01Е): Уровень
масла должен доходить до нижней кромки
отверстия под резьбовую пробку.
- Модели с
6-ступенчатым полным приводом (01Е): Уровень
масла должен находиться на 1 ± 1 мм ниже
отверстия под резьбовую пробку.
|
|
Если уровень масла слишком низкий,
проверьте коробку на герметичность,
при необходимости, отремонтируйте
(работа СТО). Недостаточно лишь
залить масло. Необходимо соблюдать
установленный уровень масла! Ни в
коем случае нельзя переливать масло. |
|
- Если КПП
герметична, залейте масло. Затяните пробку
указанным в Спецификациях моментом.
- Закрепите
теплозащитный экран на КПП, если он
снимался.
- Установите
на место крышку двигательного отсека,
обратитесь к Разделу Снятие
и установка верхней крышки двигателя/нижней
защиты двигательного отсека/подрамника.
|
|

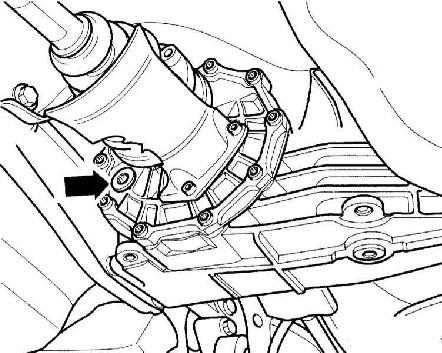

Дифференциал задней оси, модели quattro
|
Проверка уровня масла дифференциала производится при
отворачивании пробки для заполнения маслом (стрелка).
Уровень масла должен доходить до нижней кромки резьбового
отверстия.
Затяните пробку указанным в Спецификациях моментом. |
